Datenverbindungskabel
Terminierung EIN
Terminierung EIN
Terminierung EIN
,km
Repeater/Splitter
Eingang Terminierung EIN
Ausgang Terminierung EIN
Anschluss Dome  Anschluss Dome
Terminierung EIN
Terminierung EIN
Terminierung EIN
Datenverbindungskabel Datenverbindungskabel
Datenverbindungskabel
Terminierung EIN
,km
3.4 Ausfallsicheres Netzwerk
Wenn Sie die Dome-Kamera nicht über das Bediengerät, sondern von einem anderen Gerät aus steuern, können bei der seriellen Datenübertragung Fehler
auftreten. Die Ursache dafür ist das andere Gerät, das keinen ausfallsicheren Netzwerkbetrieb ermöglicht.
In diesem Fall lösen Sie das Problem, indem Sie diesen DIP-Schalter bei derjenigen Dome-Kamera, die dem anderen Gerät am nächsten liegt, auf ON (Ein)
schalten.
SW2 1 2
ON (EIN) PULL-UP PULL-DOWN
OFF (AUS) NONE (Keiner) NONE (Keiner)
Abbildung 7 - Einstellung des Kabelabschlusses der Dome-Kamera
1 2
ON
SW2

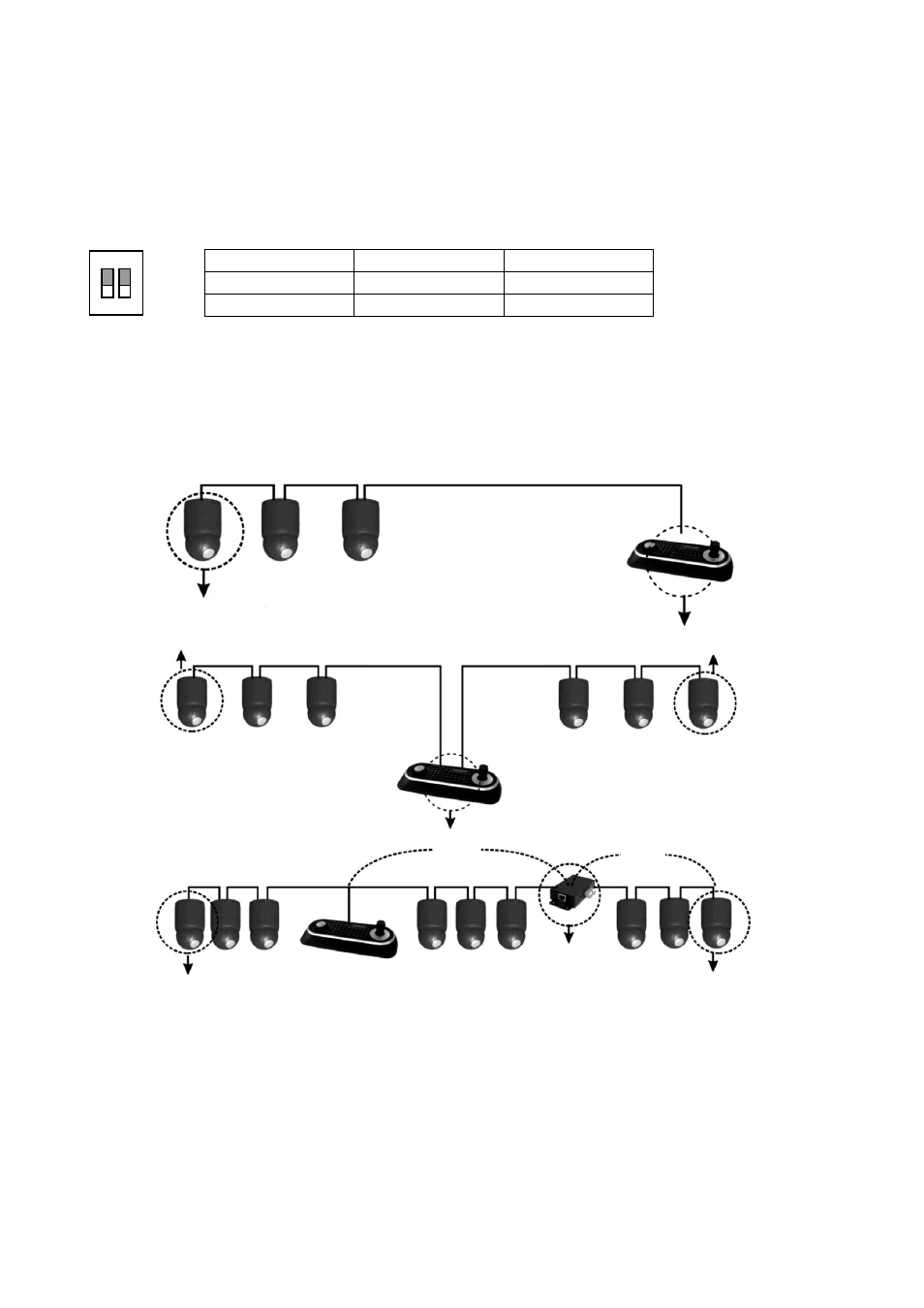

Abbildung 8 - Kabelabschluss-Diagramm
