Bezugspunkt-Setzen durch Ankratzen des Werkstücks mit
dem Werkzeug
Die Positionsanzeigen ND stellen folgende Antast-Funktionen zur
Verfügung:
„ANTASTEN KANTE” Werkstück-Kante als Bezugslinie setzen
„ANTASTEN MITTE” Mittellinie zwischen zwei Werkstückkanten
als Bezugslinie setzen
„ANTASTEN KREIS“ Kreismittelpunkt als Bezugspunkt setzen
Die Antastfunktionen sind in der Betriebsart SPEC FCT zu finden.
Die Funktionen „ANTASTEN KANTE”, „ANTASTEN MITTE“ und
„ANTASTEN KREIS“ sind auf den folgenden Seiten beschrieben.
Bezugspunkt-Setzen
Y
X
2
1
Z
R=5mm

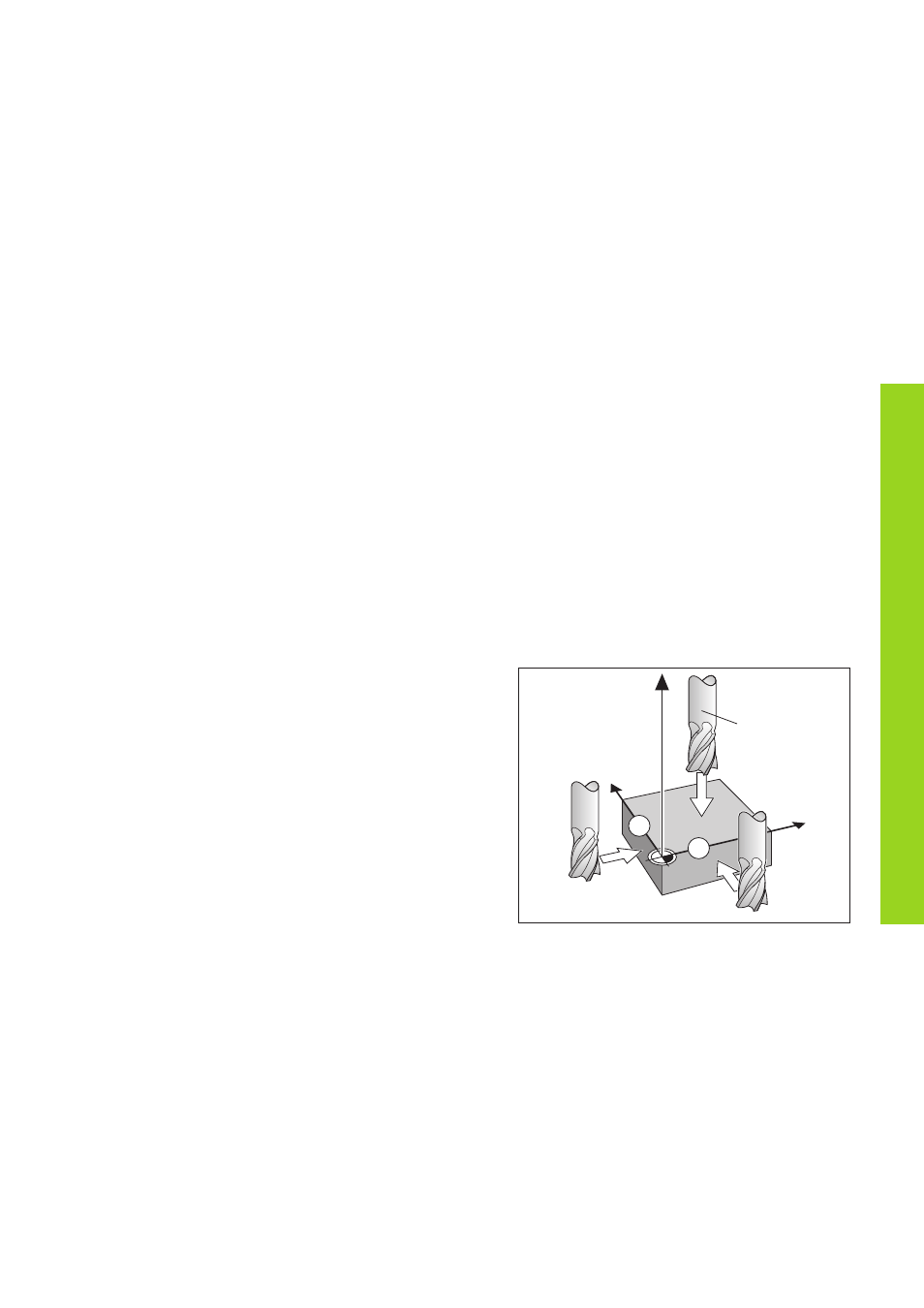

Bezugspunkt-Setzen mit dem Werkzeug
Beispiel:
Bearbeitungsebene X / Y
Werkzeug-Achse Z
Werkzeug-Radius R = 5 mm
Achsfolge beim X – Y – Z
Setzen der Bezugs-
punkte
