Bahnbewegungen - rechtwinklige Koordinaten 6.4
6
TNC 620 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2014
205

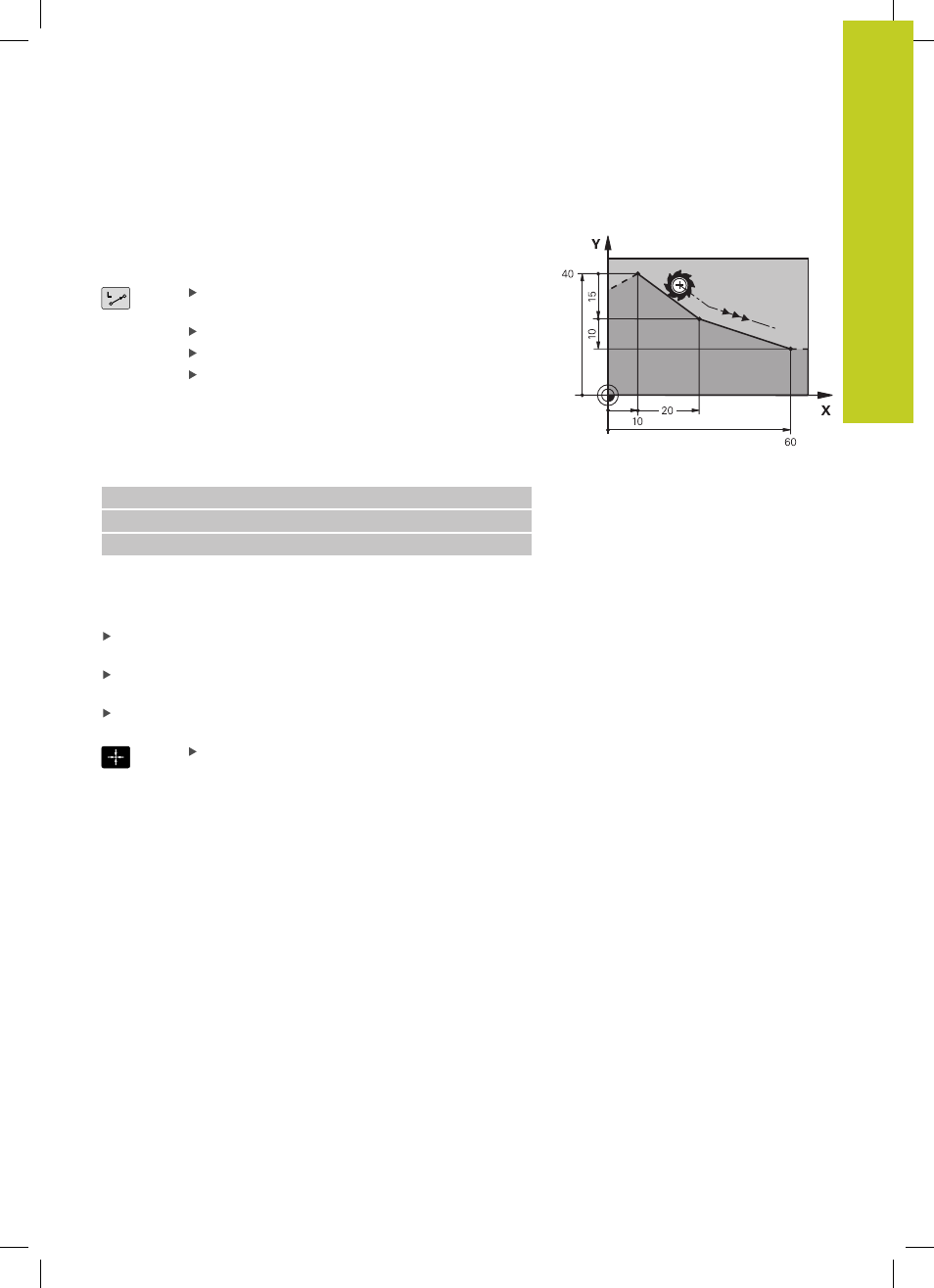

Gerade L
Die TNC fährt das Werkzeug auf einer Geraden von seiner aktuellen
Position zum Endpunkt der Geraden. Der Startpunkt ist der
Endpunkt des vorangegangenen Satzes.
Koordinaten des Endpunkts der Geraden, falls
nötig
Radiuskorrektur RL/RR/R0
Vorschub F
Zusatz-Funktion M
NC-Beispielsätze
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
Ist-Position übernehmen
Einen Geraden-Satz (
L-Satz) können Sie auch mit der Taste „Ist-
Position-übernehmen“ generieren:
Fahren Sie das Werkzeug in der Betriebsart Manueller Betrieb
auf die Position, die übernommen werden soll
Bildschirm-Anzeige auf Programm-Einspeichern/Editieren
wechseln
Programm-Satz wählen, hinter dem der L-Satz eingefügt werden
soll
Taste „
Ist-Position-übernehmen“ drücken: Die
TNC generiert einen L-Satz mit den Koordinaten
der Ist-Position
