Programmieren: Konturen programmieren
6.2
Grundlagen zu den Bahnfunktionen
6
190
TNC 620 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014

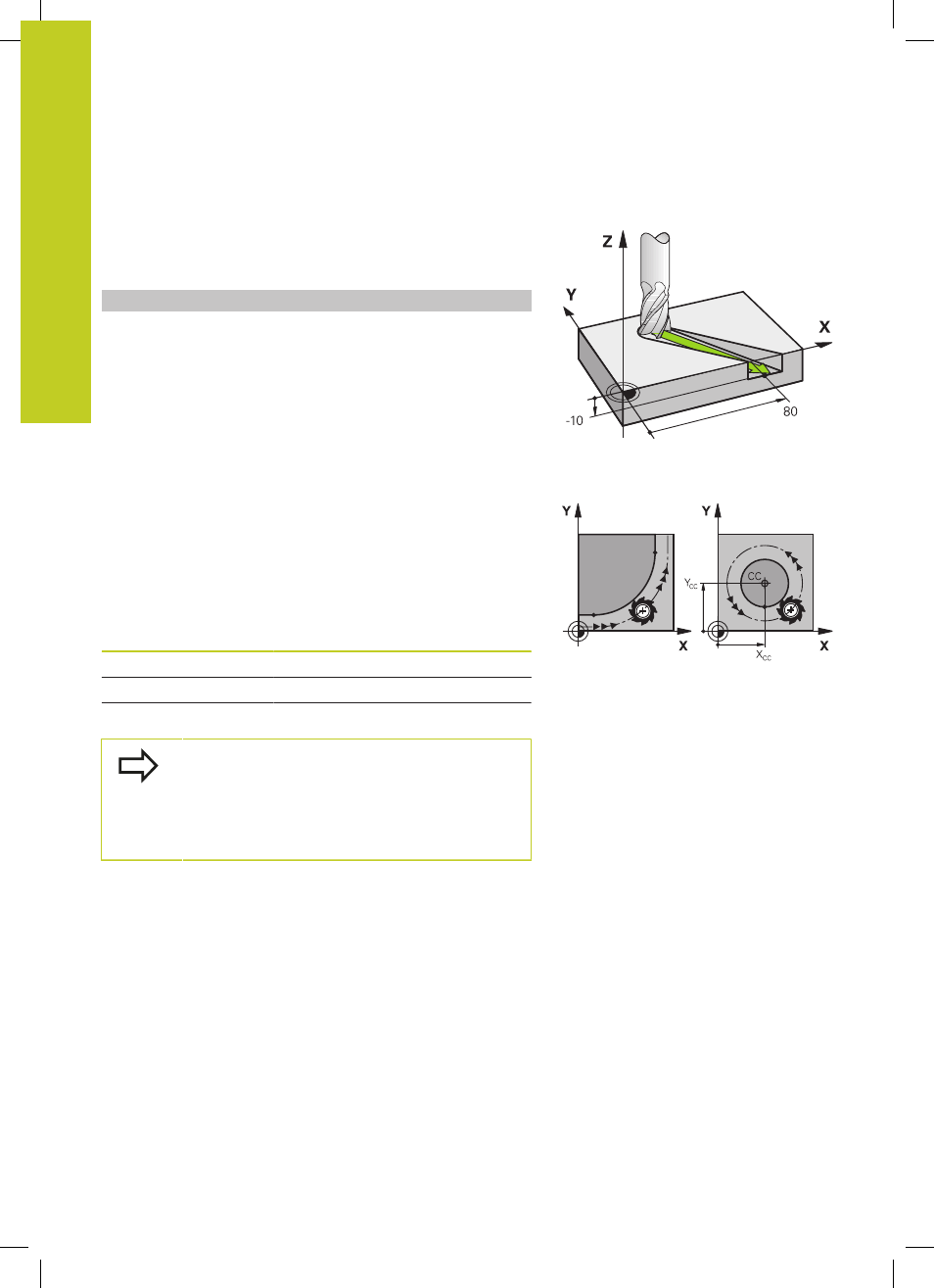

Dreidimensionale Bewegung
Der Programm-Satz enthält drei Koordinaten-Angaben: Die TNC
fährt das Werkzeug räumlich auf die programmierte Position.
Beispiel
N50 G01 X+80 Y+0 Z-10 *
Kreise und Kreisbögen
Bei Kreisbewegungen fährt die TNC zwei Maschinenachsen
gleichzeitig: Das Werkzeug bewegt sich relativ zum Werkstück
auf einer Kreisbahn. Für Kreisbewegungen können Sie einen
Kreismittelpunkt
CC eingeben.
Mit den Bahnfunktionen für Kreisbögen programmieren Sie Kreise
in den Hauptebenen: Die Hauptebene ist beim Werkzeug-Aufruf
TOOL CALL mit dem Festlegen der Spindelachse zu definieren:
Spindelachse
Hauptebene
(G17)
XY, auch UV, XY, UY
(G18)
ZX, auch WU, ZU, WX
(G19)
YZ, auch VW, YW, VZ
Kreise, die nicht parallel zur Hauptebene liegen,
programmieren Sie auch mit der Funktion
„Bearbeitungsebene schwenken“ (siehe
Benutzer-Handbuch Zyklen, Zyklus 19,
BEARBEITUNGSEBENE), oder mit Q-Parametern
(siehe "Prinzip und Funktionsübersicht", Seite 256).
Drehsinn DR bei Kreisbewegungen
Für Kreisbewegungen ohne tangentialen Übergang zu anderen
Konturelementen geben Sie den Drehsinn wie folgt ein:
Drehung im Uhrzeigersinn:
G02/G12
Drehung gegen den Uhrzeigersinn:
G03/G13
