Kontur anfahren und verlassen
6.3
6
TNC 620 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014
197

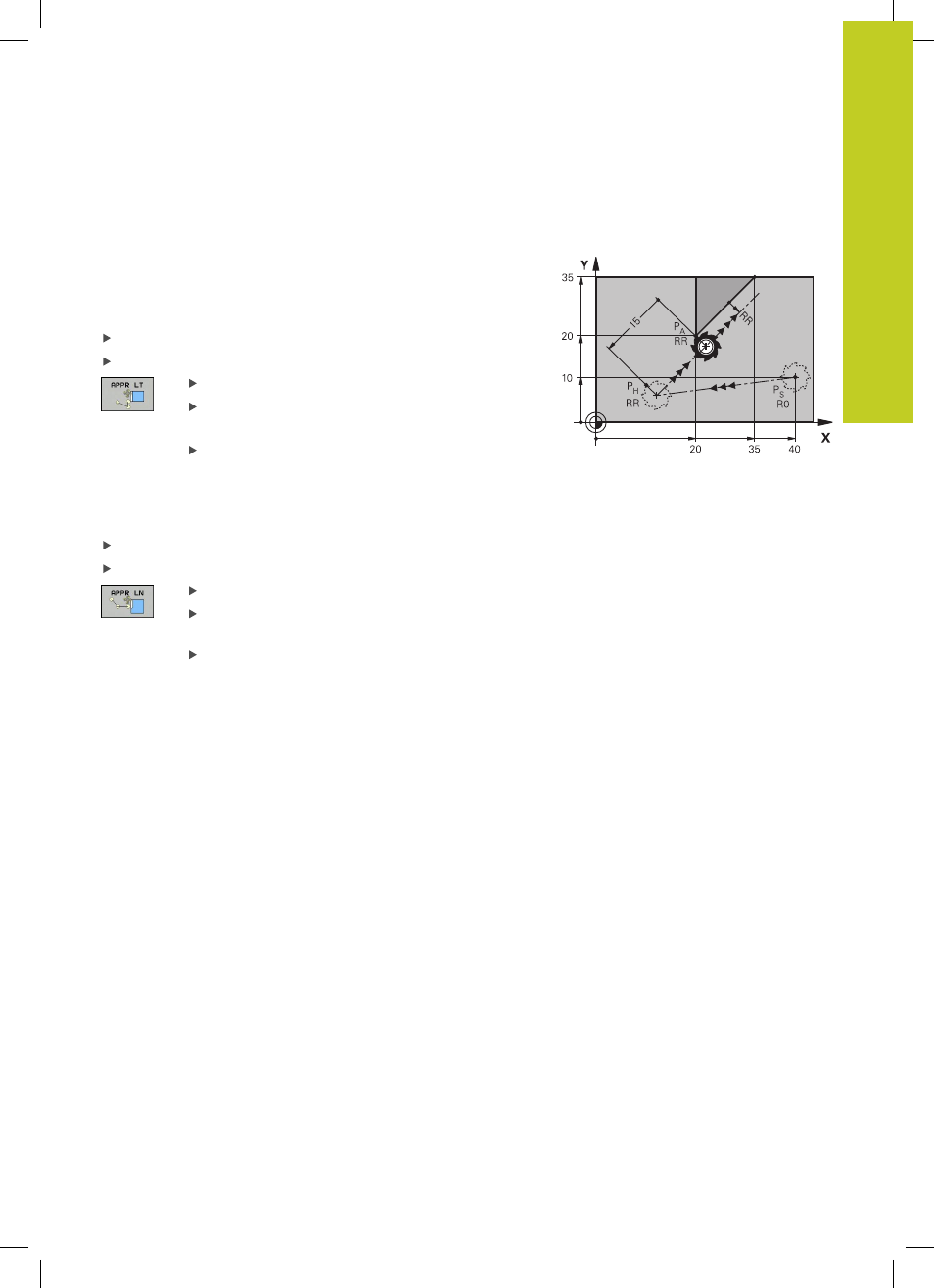

Anfahren auf einer Geraden mit tangentialem
Anschluss:
APPR LT
Die TNC fährt das Werkzeug auf einer Geraden vom Startpunkt
P
S
auf einen Hilfspunkt P
H
. Von dort aus fährt es den ersten
Konturpunkt P
A
auf einer Geraden tangential an. Der Hilfspunkt P
H
hat den Abstand
LEN zum ersten Konturpunkt P
A
.
Beliebige Bahnfunktion: Startpunkt P
S
anfahren
Dialog mit Taste
APPR/DEP und Softkey APPR LT eröffnen:
Koordinaten des ersten Konturpunkts P
A
LEN: Abstand des Hilfspunkts P
H
zum ersten
Konturpunkt P
A
Radiuskorrektur
G41/G42 für die Bearbeitung
Anfahren auf einer Geraden senkrecht zum ersten
Konturpunkt:
APPR LN
Beliebige Bahnfunktion: Startpunkt P
S
anfahren
Dialog mit Taste
APPR/DEP und Softkey APPR LN eröffnen:
Koordinaten des ersten Konturpunkts P
A
Länge: Abstand des Hilfspunkts P
H
.
LEN immer
positiv eingeben!
Radiuskorrektur
G41/G42 für die Bearbeitung
