SMA Solar Technology AG 4 Produktbeschreibung
Betriebsanleitung NA-BOX-12-3-20-BE-de-10 11
4 Produktbeschreibung
4.1 NA Box
Die NA Box ist eine automatische Umschalteinrichtung und ermöglicht den Betrieb eines SMA Multicluster-Systems an
einem öffentlichen Stromnetz nach der Anwendungsregel VDE-AR-N 4105. Bei Netzausfall trennt die NA Box das
SMA Multicluster-System über einen redundant ausgeführten Kuppelschalter vom öffentlichen Stromnetz.

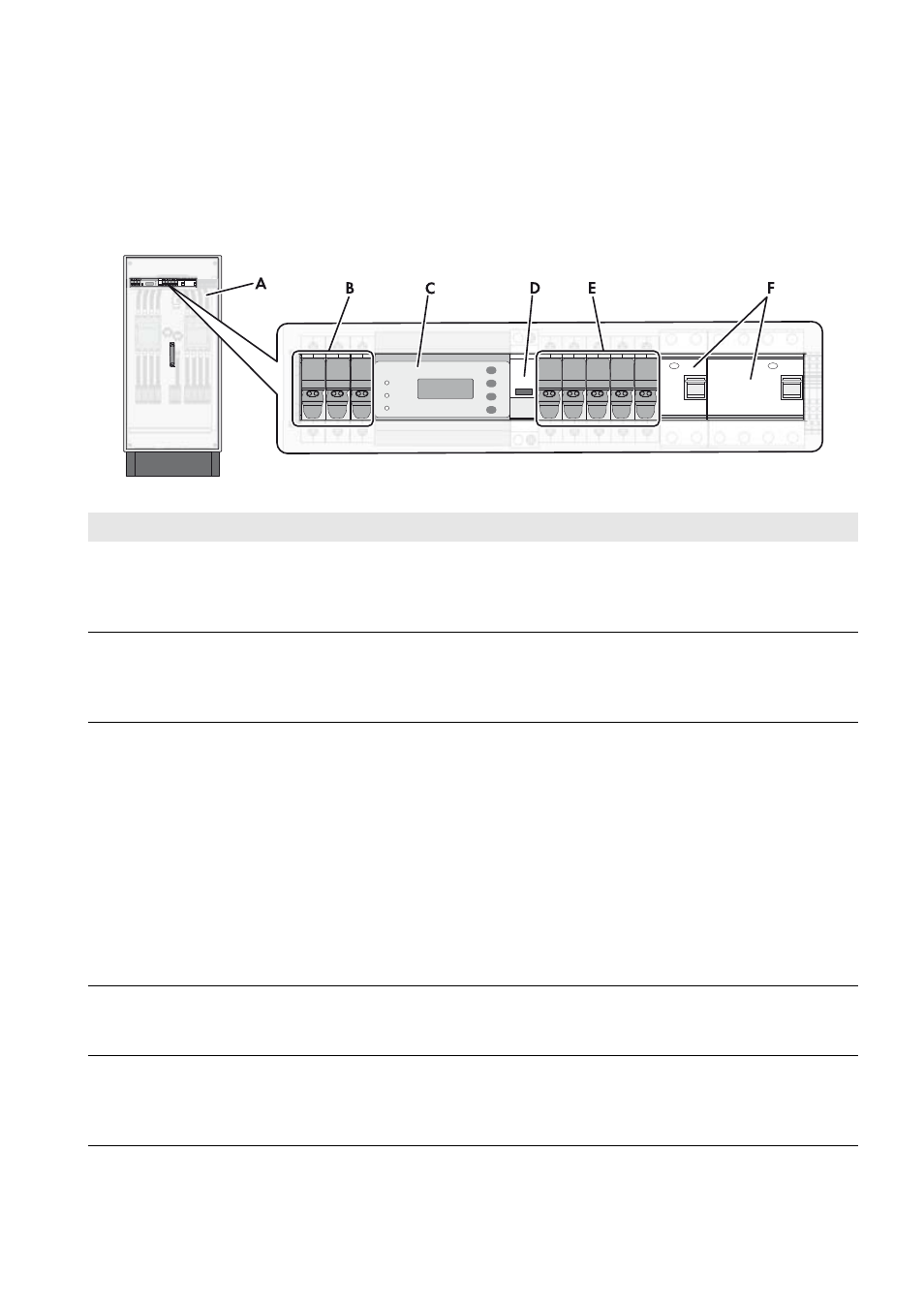

Abbildung 3: NA Box bei geöffneter Schranktür
Position Bezeichnung Erklärung
A Schutzabdeckung Verhindert im laufenden Betrieb das versehentliche Berühren
spannungsführender Bauteile und schützt somit vor elektrischen
Schlägen. Im laufenden Betrieb der NA Box muss die
Schutzabdeckung stets montiert sein.
B Sicherungshalter 6 A Dienen zur Aufnahme zylindrischer Schmelzsicherungen (6 A,
Auslösecharakteristik gG). Die Schmelzsicherungen schützen die
angeschlossenen Leiter vor unzulässig hoher Erwärmung durch
Überlast oder Kurzschluss.
C Netz- und Anlagenschutz Externer Netz- und Anlagenschutz, der die Verbindung zwischen
Erzeugungsanlage und öffentlichen Stromnetz bei Spannungs-
oder Frequenzstörungen durch Steuerung eines redundant
ausgeführten Kuppelschalters trennt.
Der Netz- und Anlagenschutz überwacht Spannung und
Frequenz des öffentlichen Stromnetzes auf Störungen. Bei Über-
oder Unterschreiten der Grenzen trennt der Netz- und
Anlagenschutz die Erzeugungsanlage vom öffentlichen
Stromnetz, indem es den redundant ausgeführten Kuppelschalter
öffnet.
In der NA Box ist der Netz- und Anlagenschutz der Firma
Bender GmbH & Co. KG eingesetzt.
D Prüftaste für den Kuppelschalter Das einwandfreie Auslösen des Kuppelschalters muss in
regelmäßigen Abständen geprüft werden (siehe
Kapitel 10.1, Seite 28).
E Sicherungshalter 1 A Dienen zur Aufnahme zylindrischer Schmelzsicherungen (1 A,
Auslösecharakteristik gG). Die Schmelzsicherungen schützen die
angeschlossenen Leiter vor unzulässig hoher Erwärmung durch
Überlast oder Kurzschluss.
