2 Sicherheit
Betriebsanleitung
NA-BOX-12-3-20-BE-de-10
7
2 Sicherheit
2.1 Bestimmungsgemäße Verwendung
Die NA Box ist eine automatische Umschalteinrichtung und ermöglicht den Betrieb eines SMA Multicluster-Systems an
einem öffentlichen Stromnetz nach der Anwendungsregel VDE-AR-N 4105. Bei Netzausfall trennt die NA Box das
SMA Multicluster-System über einen redundant ausgeführten Kuppelschalter vom öffentlichen Stromnetz.

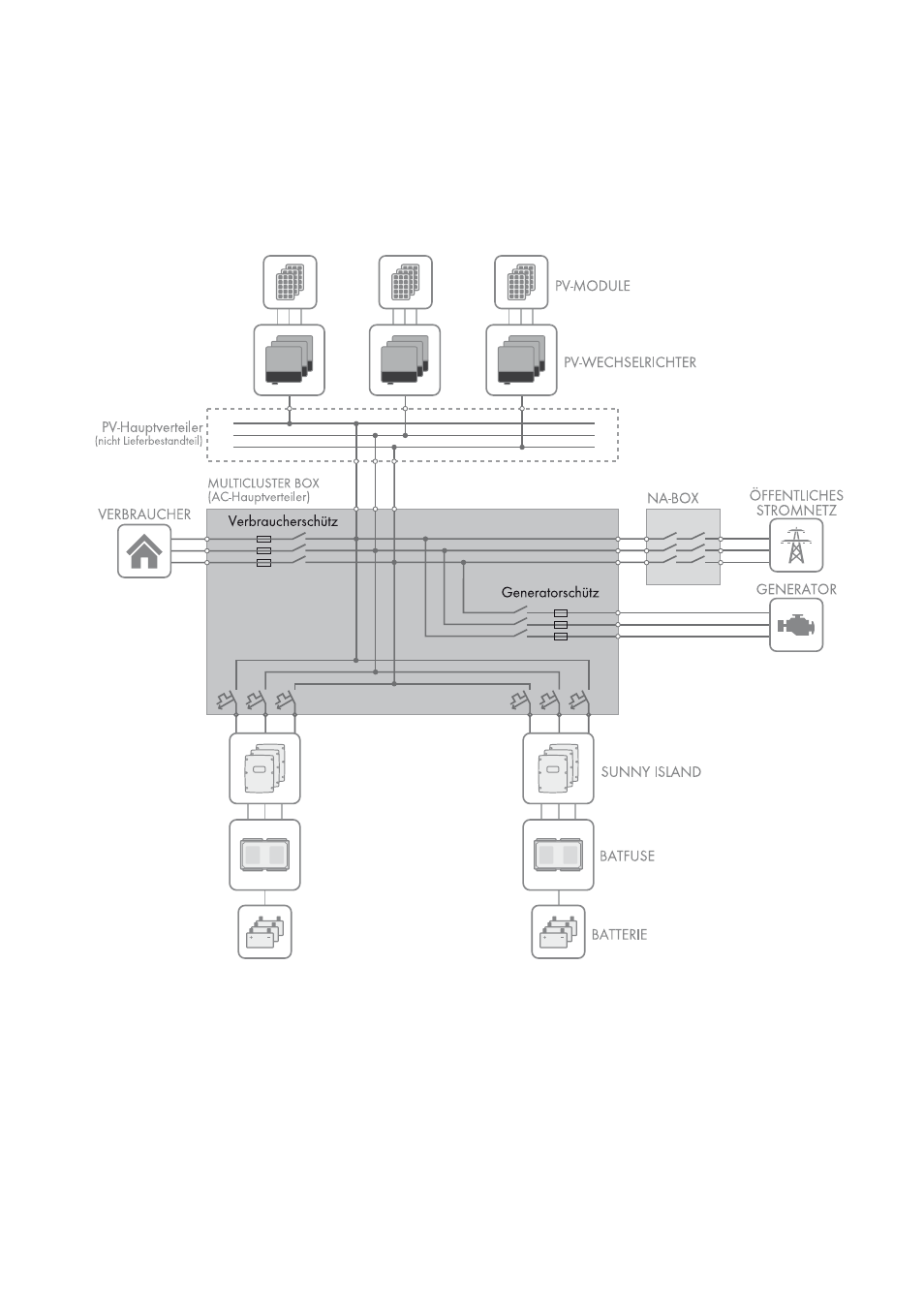

Abbildung 1: Verschaltungsprinzip eines Multicluster-Systems mit der NA Box
Beim Einsatz der NA Box muss das öffentliche Stromnetz ein TN-S-, TN-C-S- und TT-System sein (siehe Betriebsanleitung
der NA Box). Es sind keine zusätzlichen Maßnahmen zur Erdung erforderlich.
Die maximalen AC-Anschlussleistungen der NA Box dürfen nicht überschritten werden. Beim Einsatz der NA Box in
Deutschland müssen zusätzlich die folgenden Anschlussbedingungen beachtet werden:
• Maximale Ausgangsleistung der PV-Anlage: 100 kW
• Maximale Einspeiseleistung in das öffentliche Stromnetz: 100 kW
Bei der Installation müssen Kabel mit Kupferleitern verwendet werden.
