4 Produktbeschreibung SMA Solar Technology AG
12 NA-BOX-12-3-20-BE-de-10 Betriebsanleitung
Fehlerstrom-Schutzeinrichtung

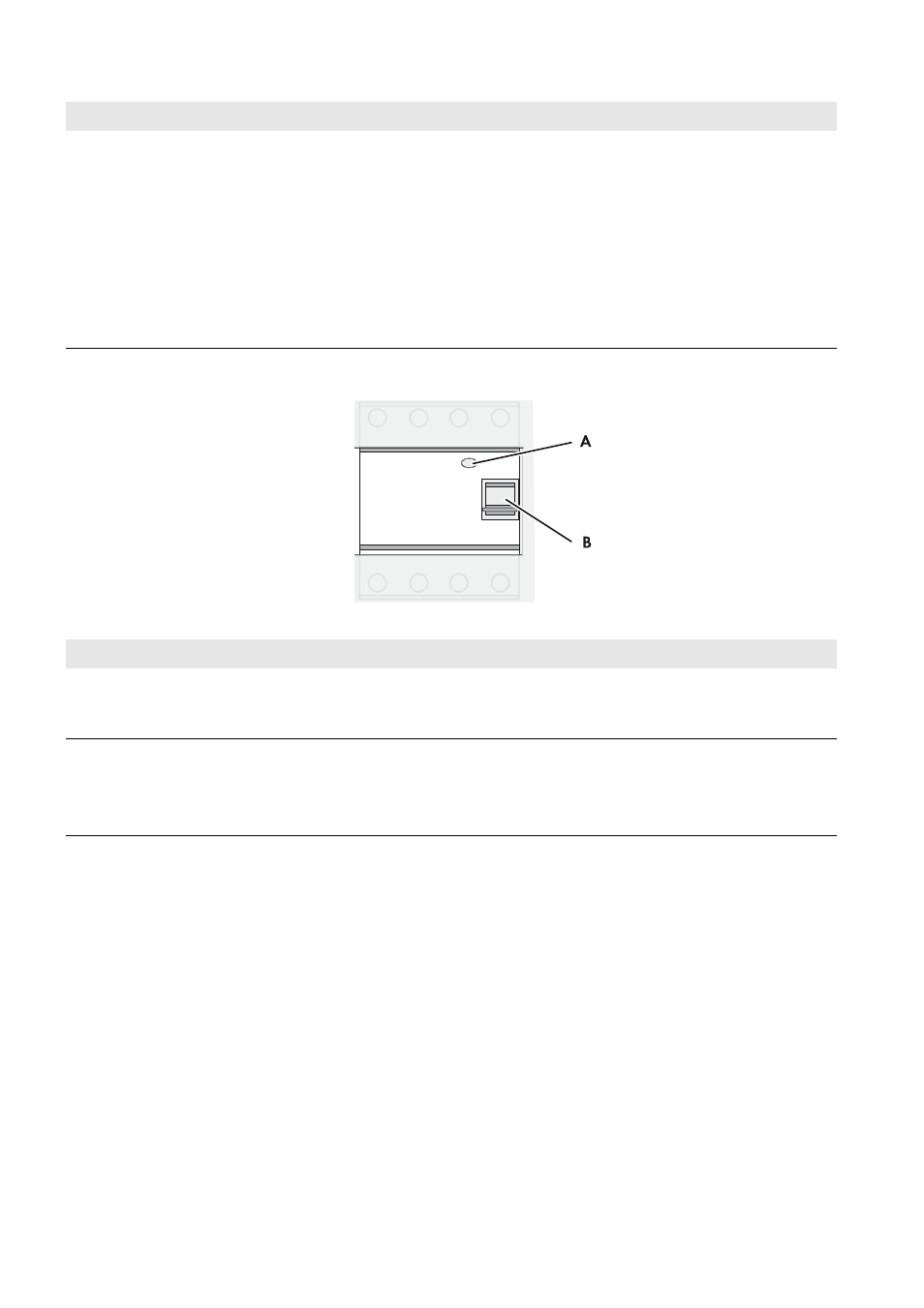

Abbildung 4: Übersicht der Fehlerstrom-Schutzeinrichtung
F Fehlerstrom-Schutzeinrichtung Dient dem Schutz gegen Stromschlag und wird immer zusätzlich
zu bestehenden Schutzmaßen wie Isolierung oder Schutzerdung
eingesetzt.
In der Fehlerstrom-Schutzeinrichtung erfasst ein
Summenstromwandler die elektrischen Ströme auf den Leitern L1,
L2, L3 und N. Die Summe dieser elektrischen Ströme ist im
normalen Betriebszustand gleich Null. Im Fehlerfall ergibt sich ein
Differenzstrom, der die Fehlerstrom-Schutzeinrichtung auslöst.
Dann schaltet die Fehlerstrom-Schutzeinrichtung die elektrischen
Verbraucher allpolig ab.
Position Bezeichnung Erklärung
A Prüftaste Die einwandfreie Funktion der
Fehlerstrom-Schutzeinrichtung muss regelmäßig geprüft
werden (siehe Kapitel 10.1, Seite 28).
B Schalthebel Position „oben“: EIN - Fehlerstrom-Schutzeinrichtung ist
eingeschaltet.
Position „unten“: AUS - Fehlerstrom-Schutzeinrichtung hat
ausgelöst oder ist ausgeschaltet.
