SMA Solar Technology AG 6 Elektrischer Anschluss
Betriebsanleitung NA-BOX-12-3-20-BE-de-10 17
6 Elektrischer Anschluss
6.1 Übersicht des Anschlussbereichs
6.1.1 Komponenten und Anschlüsse

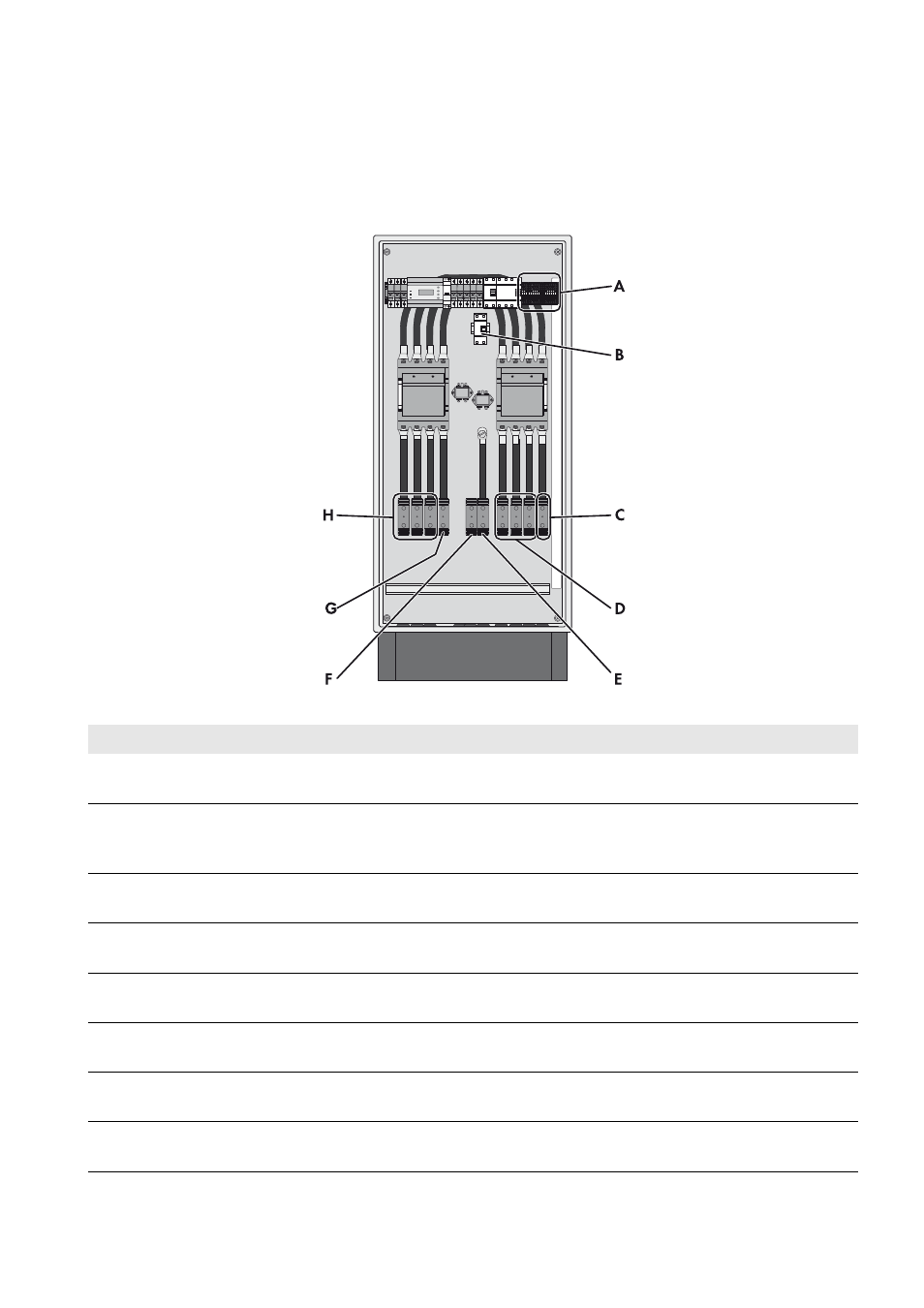

Abbildung 8: Übersicht des Anschlussbereichs
Position Bezeichnung Erklärung
A Anschluss X210, X211 mit Federkraftklemmen Zum Anschließen der Steuerkabel von der
Multicluster Box
B Überspannungsableiter Die Signalleuchte am Überspannungsableiter
muss regelmäßig geprüft werden (siehe
Kapitel 10.2, Seite 29).
C Anschluss X201:10 mit Federkraftklemmen N Zum Anschließen des Neutralleiters von der
Multicluster Box
D Anschluss X201:7-9 mit Federkraftklemme L1, L2 und
L3
Zum Anschließen der Außenleiter von der
Multicluster Box
E Anschluss X201:6 mit Federkraftklemme PE Zum Anschließen des Schutzleiters von der
Multicluster Box
F Anschluss X201:5 mit Federkraftklemme PE Zum Anschließen des Schutzleiters vom
öffentlichen Stromnetz
G Anschluss X201:4 mit Federkraftklemme N Zum Anschließen des Neutralleiters vom
öffentlichen Stromnetz
H Anschluss X201:1-3 mit Federkraftklemmen L1, L2 und
L3
Zum Anschließen der Außenleiter vom
öffentlichen Stromnetz
