SMA Solar Technology AG 6 Elektrischer Anschluss
Betriebsanleitung BatFuse-BE-de-30 13
6 Elektrischer Anschluss
6.1 Anschlussbereich

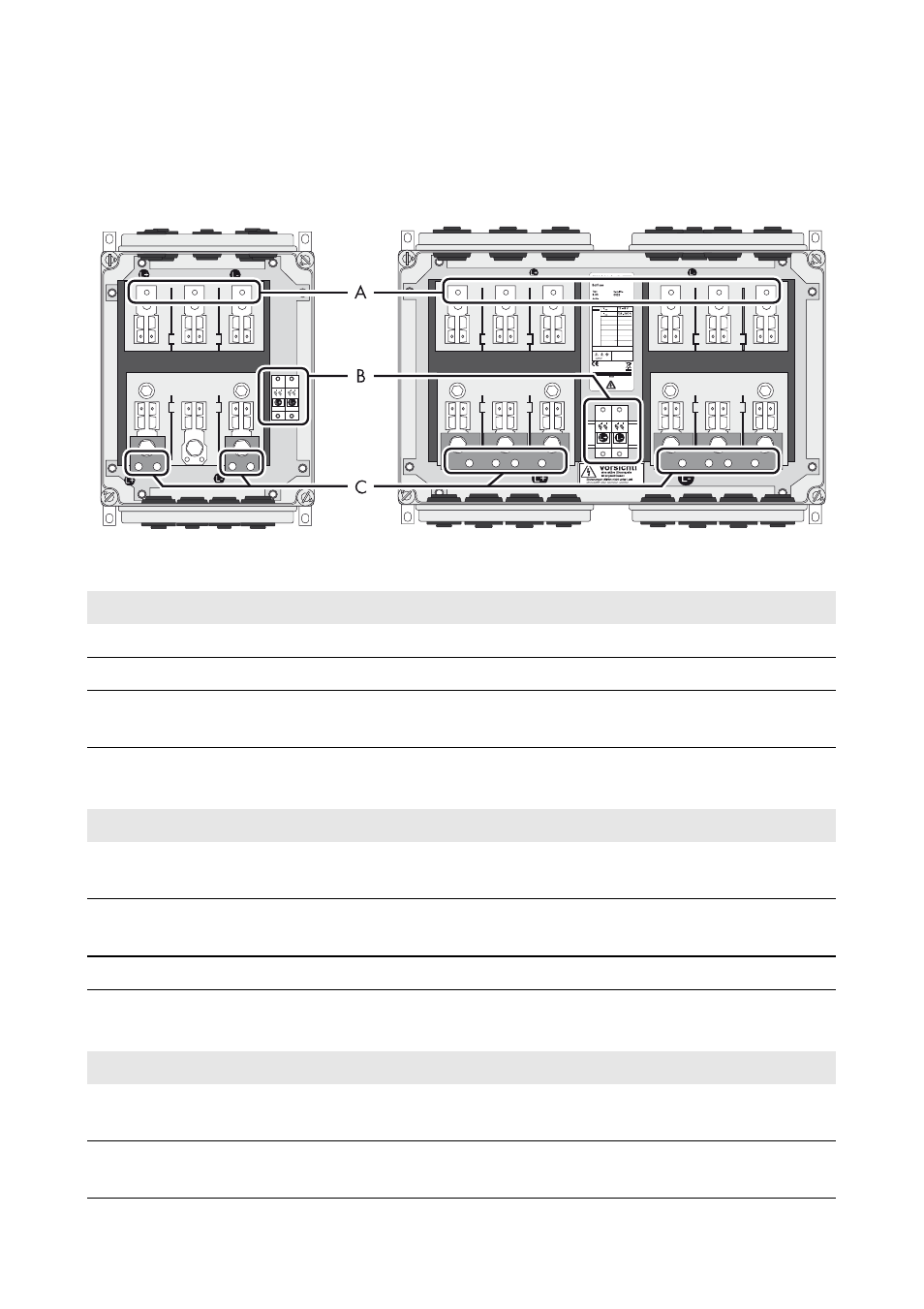

Abbildung 4: Anschlussbereich der BatFuse
Anschlüsse Wechselrichterseite (A)
Anschlüsse Batterieseite (C)
Position Bezeichnung Erklärung
A Wechselrichterseite Anschluss für Sunny Island
B Batteriespannungsabgriff Anschluss von Verbrauchern
C Batterieseite Anschluss für Batterie und
Sunny Island Charger
BatFuse-B.01 BatFuse-B.03
Anzahl anschließbarer
Komponenten 1 Sunny Island maximal 3 Sunny Island
Außendurchmesser der Kabel
für Sunny Island 14 mm ... 21 mm 14 mm ... 21 mm
Kabelschuh M8, maximal 25 mm breit M8, maximal 25 mm breit
BatFuse-B.01 BatFuse-B.03
Anzahl anschließbarer
Komponenten 1 Batterie und maximal
2 Sunny Island Charger
1 Batterie und maximal
4 Sunny Island Charger
Außendurchmesser der Kabel
für Batterie 1 x 14 mm ... 21 mm 2 x 14 mm ... 21 mm
