6 Elektrischer Anschluss SMA Solar Technology AG
14 BatFuse-BE-de-30 Betriebsanleitung
6.2 Sunny Island anschließen

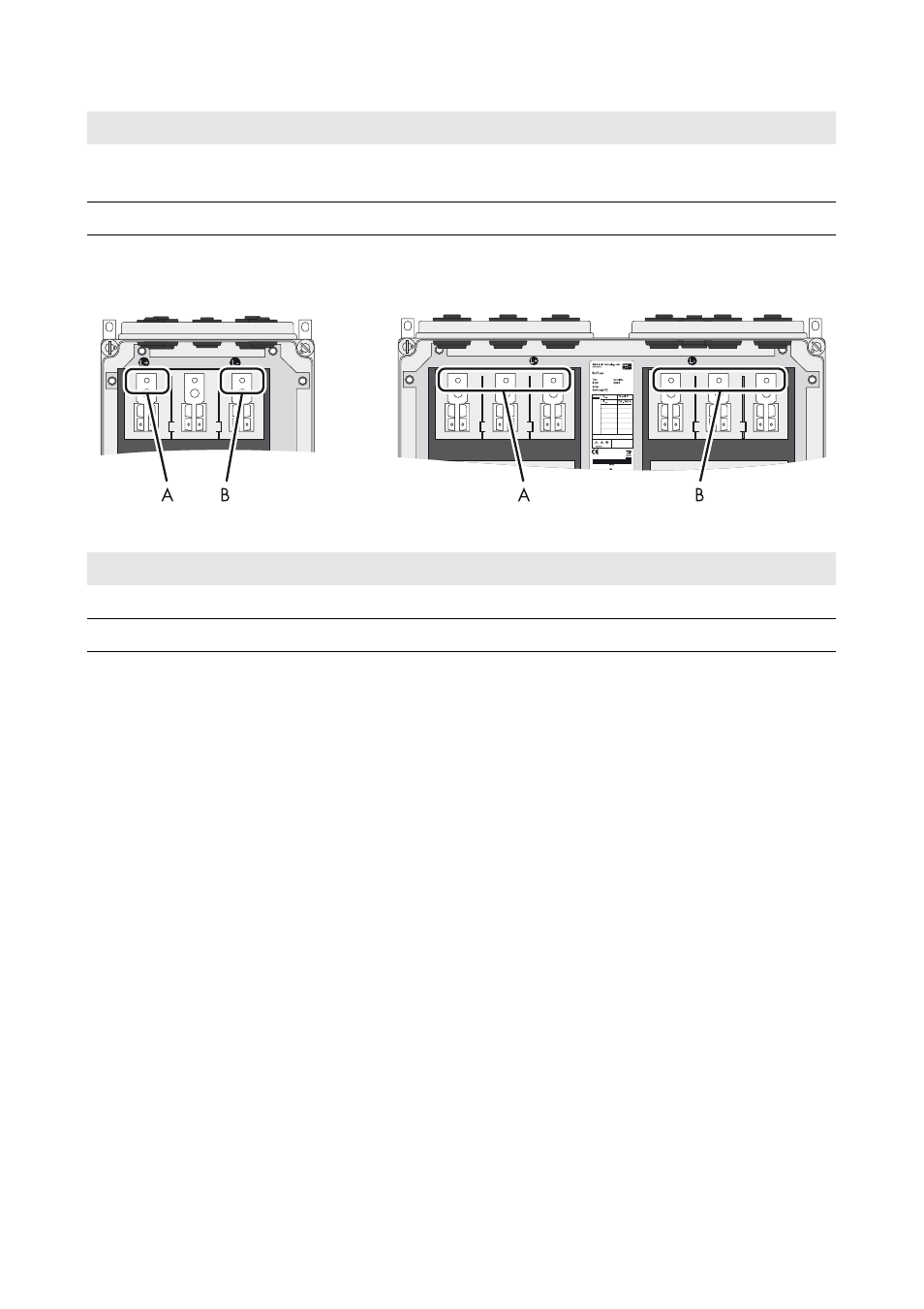

Abbildung 5: Übersicht der Anschlüsse
Kabelanforderungen:
☐ Leiterquerschnitt: durch Sunny Island vorgegeben
☐ Außendurchmesser: 14 mm ... 21 mm
☐ Material des Leiters: Kupfer
☐ Kabelschuhe der Größe M8, maximal 25 mm breit
Vorgehen:
1. 4 Schrauben des Gehäusedeckels lösen.
2. Den Gehäusedeckel der BatFuse abnehmen.
3. Den Lasttrennschalter öffnen und aus der Halterung nehmen.
4. Abdeckung entfernen.
5. Kabelschuhe an die Kabel DC+ und DC − des Sunny Island montieren.
6. Auf der Wechselrichterseite die Doppelmembranstutzen mit dem größeren Durchmesser von
außen mit einem spitzen Gegenstand durchstoßen.
7. Das Kabel DC+ des Sunny Island durch den Doppelmembranstutzen in die BatFuse führen und
an Anschluss L+ anschließen (Anzugsdrehmoment: 4,0 Nm … 5,7 Nm).
8. Das Kabel DC − des Sunny Island durch den Doppelmembranstutzen in die BatFuse führen und
an Anschluss L − anschließen (Anzugsdrehmoment: 4,0 Nm … 5,7 Nm).
Außendurchmesser der Kabel
für Sunny Island Charger 9 mm … 16 mm 9 mm … 16 mm
Kabelschuh M8, maximal 25 mm breit M8, maximal 25 mm breit
Position Bezeichnung
A Anschluss L+
B Anschluss L −
BatFuse-B.01 BatFuse-B.03
