6 Elektrischer Anschluss SMA Solar Technology AG
16 BatFuse-BE-de-30 Betriebsanleitung
6.4 Verbraucher an Batteriespannungsabgriff anschließen

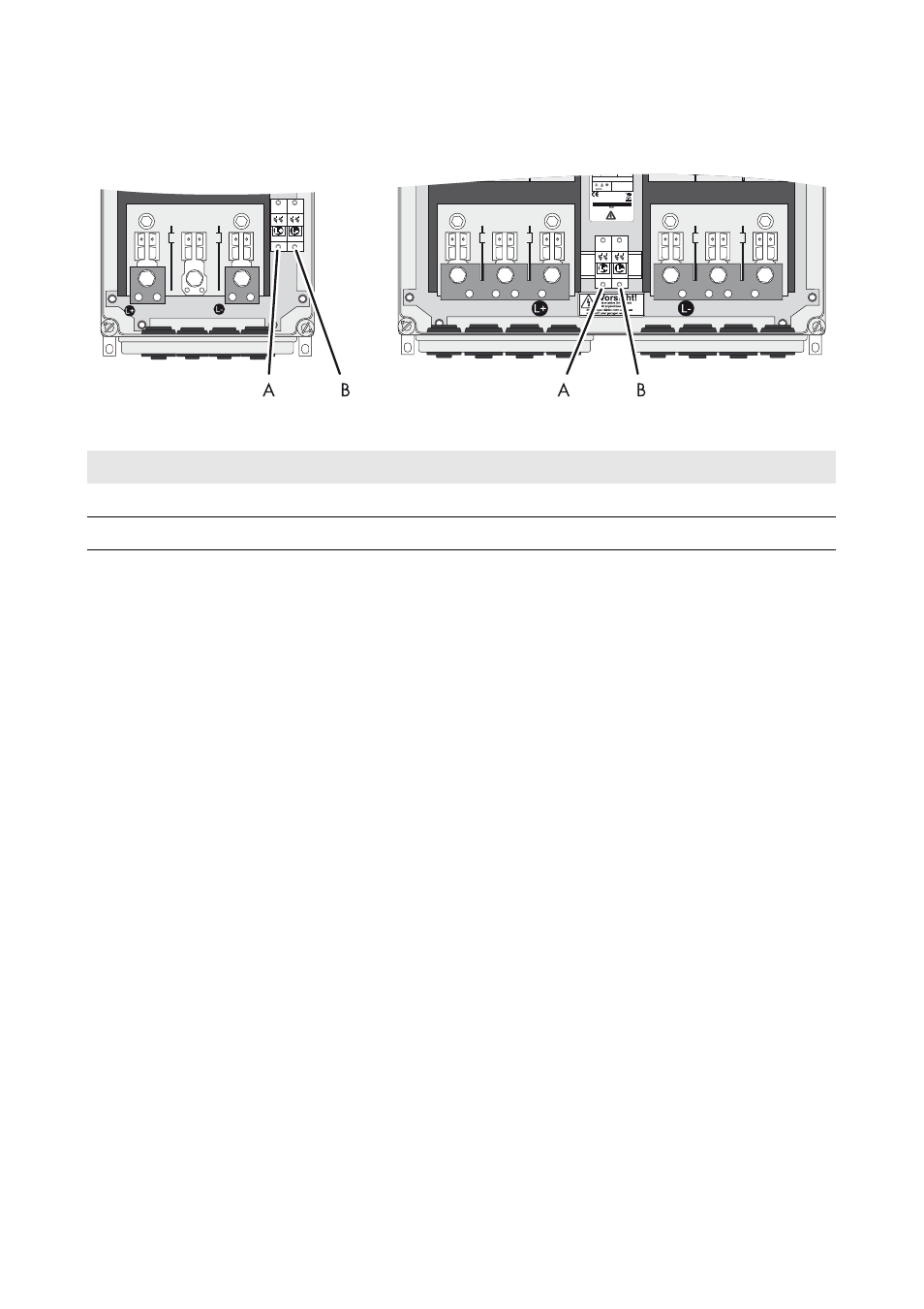

Abbildung 7: Übersicht der Anschlüsse
Voraussetzungen:
☐ Stromstärke: maximal 8 A
☐ Leiterquerschnitt: maximal 6 mm²
☐ Außendurchmesser des Kabels: 9 mm … 16 mm
☐ Material des Leiters: Kupfer
Vorgehen:
1. Kabelschuhe an die Kabel DC+ und DC − des Verbrauchers montieren.
2. Auf der Wechselrichterseite den Doppelmembranstutzen mit dem kleineren Durchmesser von
außen mit einem spitzen Gegenstand durchstoßen.
3. Das Kabel des Verbrauchers durch den Doppelmembranstutzen in die BatFuse führen und am
Batteriespannungsabgriff an Anschluss L+ und L − anschließen (Anzugsdrehmoment:
4,0 Nm … 5,7 Nm).
Position Bezeichnung
A Anschluss L+
B Anschluss L −
