SMA BATFUSE-B.01 - Handbuch (Seite 15)

SMA Solar Technology AG 6 Elektrischer Anschluss
Betriebsanleitung BatFuse-BE-de-30 15
6.3 Sunny Island Charger anschließen

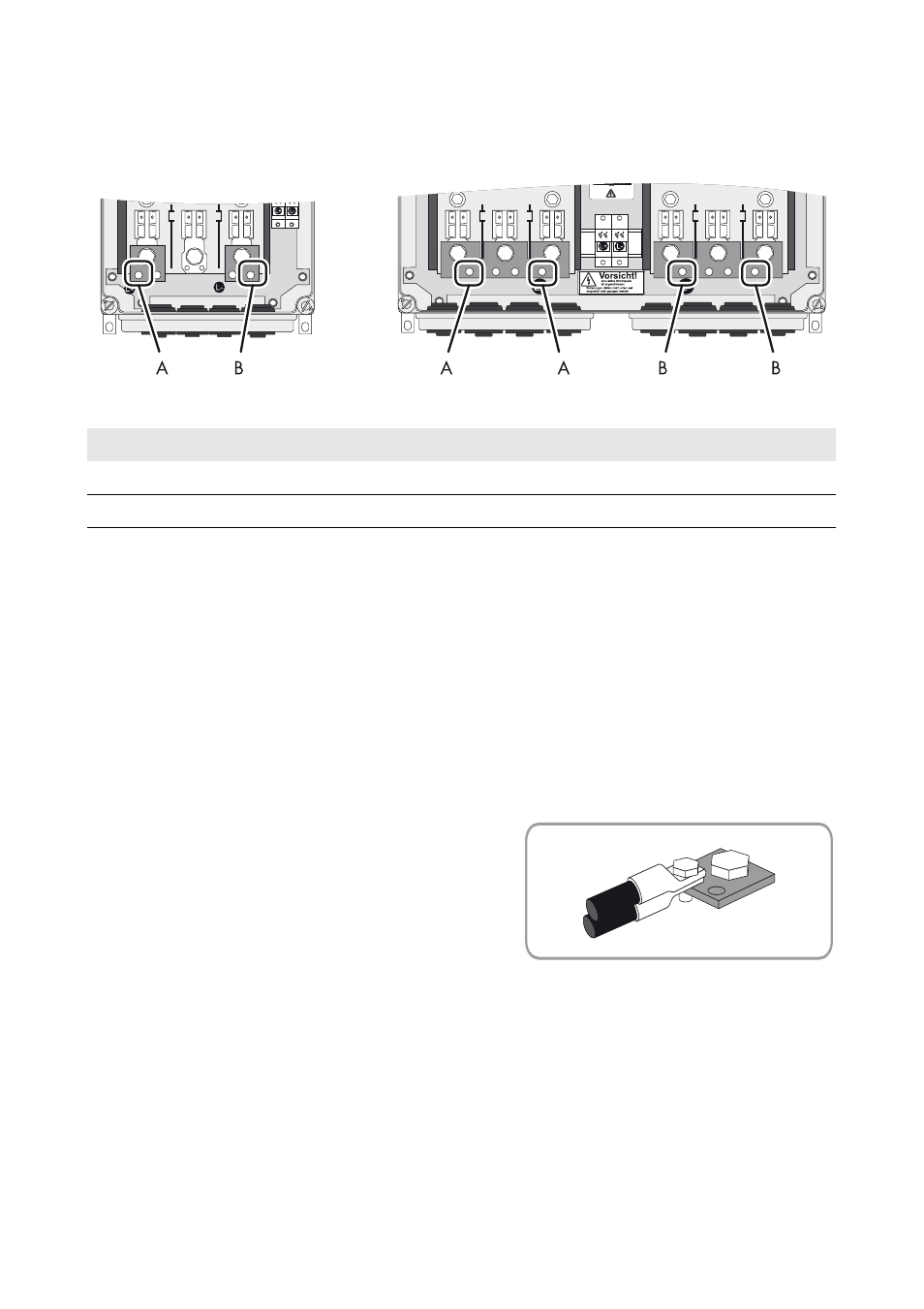

Abbildung 6: Übersicht der Anschlüsse
Kabelanforderungen:
☐ Leiterquerschnitt: maximal 16 mm²
☐ Außendurchmesser: 9 mm … 16 mm
☐ Kabelschuhe der Größe M8, maximal 16 mm breit
☐ Material des Leiters: Kupfer
Vorgehen:
1. Kabelschuhe an die Kabel DC+ und DC − des Sunny Island montieren.
2. Auf der Batterieseite die Doppelmembranstutzen mit dem kleineren Durchmesser von außen mit
einem spitzen Gegenstand durchstoßen.
3. Das Kabel DC+ der Sunny Island Charger durch
die Doppelmembranstutzen in die BatFuse führen
und an den Anschluss L+ anschließen
(Anzugsdrehmoment: 4,0 Nm … 5,7 Nm). Dabei
immer 2 Sunny Island Charger an 1 Anschluss
anschließen.
4. Das Kabel DC − der Sunny Island Charger durch
die Doppelmembranstutzen in die BatFuse führen und an den Anschluss L − anschließen
(Anzugsdrehmoment: 4,0 Nm … 5,7 Nm). Dabei immer 2 Sunny Island Charger an 1
Anschluss anschließen.
Position Bezeichnung
A Anschluss L+
B Anschluss L −
