5 Elektrischer Anschluss
5.1 Übersicht des Anschlussbereichs
5.1.1 Außenansicht

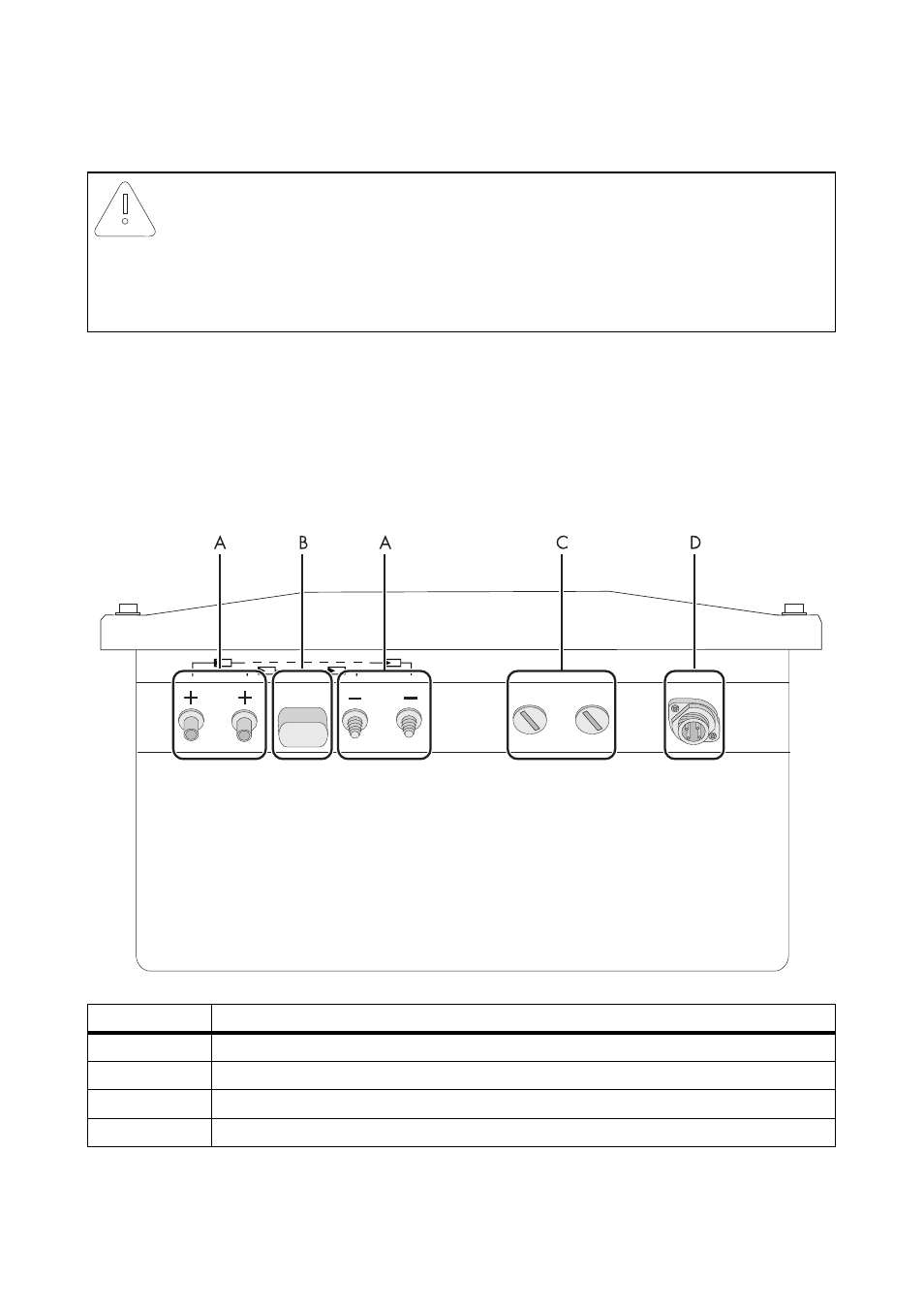

Die folgende Abbildung zeigt die Zuordnung der einzelnen Gehäusedurchführungen an der
Unterseite des Sunny Boy.
ACHTUNG!
Beschädigung des Sunny Boy durch elektrostatische Entladung!
Bauteile im Inneren des Sunny Boy können durch statische Entladung irreparabel
beschädigt werden.
• Erden Sie sich vor Berühren eines Bauteils.
Objekt Beschreibung
A Steckverbinder für den Anschluss der PV-Strings
B Buchse für den Anschluss des DC-Lasttrenners Electronic Solar Switch (ESS)
C Kabeldurchführung für Kommunikation (mit Verschlussstopfen)
D Stecker für AC-Anschluss
