Elektrischer Anschluss SMA Solar Technology AG
24 SB11_12_17-IDE094131 Installationsanleitung

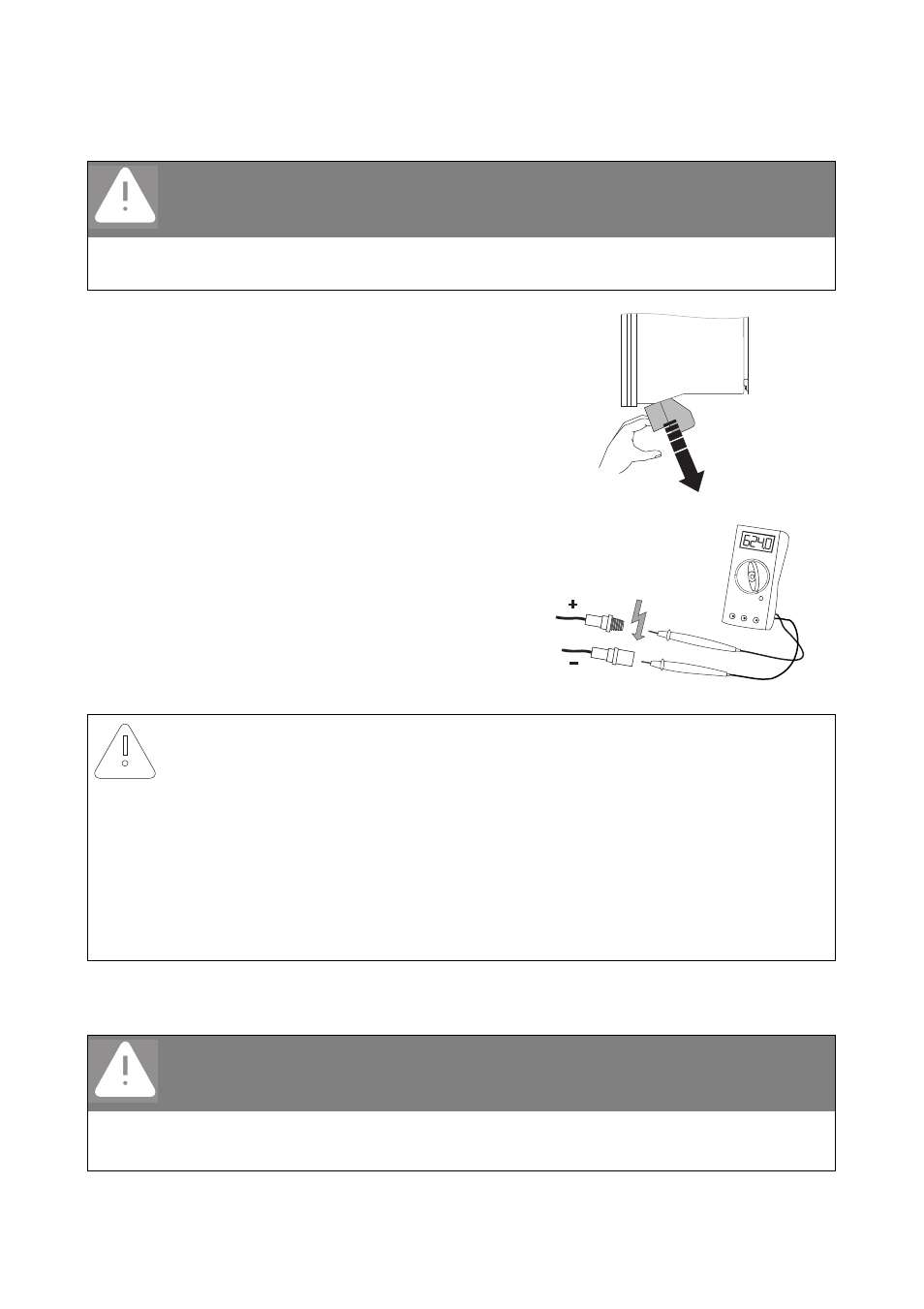

Vorgehensweise beim Anschluss
1. Electronic Solar Switch nach unten, leicht in
Richtung Wand, abziehen.
2. Anschlussleitungen der PV-Module auf richtige
Polarität und Einhaltung der maximalen
Eingangsspannung von 400 V (DC) des Sunny Boy
prüfen.
3. Strings auf Erdschluss prüfen, wie in Kapitel 9.1.1 „PV-Generator auf Erdschluss prüfen“
(Seite 36) beschrieben.
GEFAHR!
Lebensgefahr durch hohe Spannungen im Sunny Boy!
• Vor Anschluss des PV-Generators sicherstellen, dass der Leitungsschutzschalter
ausgeschaltet ist.
ACHTUNG!
Zerstörung des Sunny Boy durch Überschreitung der maximalen
Eingangsspannung!
Überschreitet die Spannung der PV-Module die maximale Eingangsspannung des Sunny
Boy, so kann dieser durch Überspannung zerstört werden. Alle Gewährleistungsansprüche
erlöschen.
• Keine Strings mit einer höheren Leerlaufspannung als die maximale
Eingangsspannung des Sunny Boy an den Sunny Boy anschließen.
• Anlagenauslegung prüfen.
GEFAHR!
Lebensgefahr durch Stromschlag!
• Keine Strings anschließen, in denen ein Erdschluss vorliegt.
• Zuerst den Erdschluss im jeweiligen String beseitigen.
