SMA Solar Technology AG
Elektrischer Anschluss
Installationsanleitung
SB11_12_17-IDE094131
19

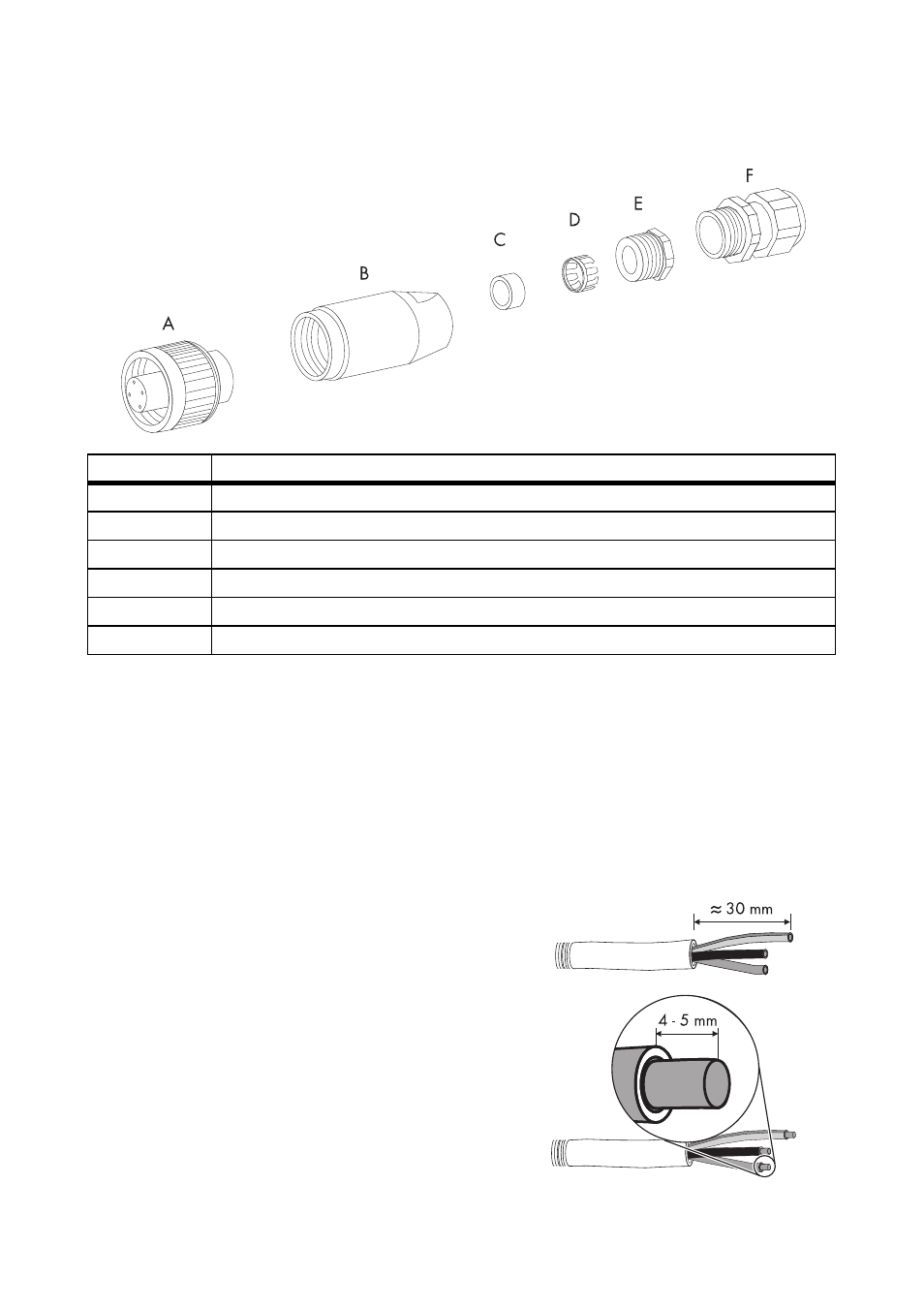

Übersicht AC-Kupplungsdose
Vorgehensweise beim Anschluss
1. Passende Verschraubung für AC-Leitung wählen.
2. Netzspannung prüfen und mit „V
AC
“ auf dem Typenschild vergleichen.
Der genaue Arbeitsbereich des Sunny Boy ist in den Betriebsparametern festgelegt. Diese
können über eine Kommunikationskomponente ausgelesen oder bei SMA Solar Technology
angefordert werden.
3. Leitungsschutzschalter ausschalten, gegen Wiedereinschalten sichern und Spannungsfreiheit
feststellen.
4. AC-Leitung ca. 30 mm abmanteln.
5. L und N 5 mm kürzen.
6. Adern des Kabels 4 bis 5 mm abisolieren.
Objekt
Beschreibung
A
Buchseneinsatz
B
Gewindehülse
C
Dichtungsring PG13,5
D
Klemmkorb PG13,5
E
Druckschraube PG13,5 (für Leitungsdurchmesser von 9 bis 13,5 mm)
F
Kabelverschraubung PG16 (für Leitungsdurchmesser von 13,5 bis 17 mm)
