Elektrischer Anschluss SMA Solar Technology AG
18 SB11_12_17-IDE094131 Installationsanleitung
Lasttrenneinrichtung
Sie müssen jeden Wechselrichter mit einem eigenen Leitungsschutzschalter absichern, um den
Wechselrichter unter Last sicher trennen zu können. Die maximal zulässige Absicherung finden Sie in
Kapitel 11 „Technische Daten“ (Seite 42).
Detaillierte Informationen und Beispiele bezüglich der Auslegung eines Leitungsschutzschalters finden
Sie in der Technischen Information „Leitungsschutzschalter“, die im Downloadbereich von SMA Solar
Technology unter www.SMA.de zur Verfügung steht.
GEFAHR!
Lebensgefahr durch Feuer!
Bei einer Parallelschaltung von mehr als einem Wechselrichter an einem
Leitungsschutzschalter ist die Schutzfunktion des Leitungsschutzschalters nicht
gewährleistet. Es kann zum Kabelbrand oder zur Zerstörung des Wechselrichters kommen.
• Niemals mehrere Wechselrichter an einem Leitungsschutzschalter anschließen.
• Die maximal zulässige Absicherung des Wechselrichters bei der Auswahl des
Leitungsschutzschalters einhalten.
ACHTUNG!
Beschädigung des Sunny Boy durch den Einsatz von
Schraubsicherungselementen als Lasttrenneinrichtung!
Ein Schraubsicherungslement, z. B. D-System (Diazed) oder D0-System (Neozed), ist kein
Lasttrenner und darf nicht als Lasttrenneinrichtung eingesetzt werden. Ein
Schraubsicherungselement dient lediglich als Leitungsschutz.
Der Sunny Boy kann beim Trennen unter Last mit einem Schraubsicherungselement
beschädigt werden.
• Ausschließlich einen Lasttrennschalter oder einen Leitungsschutzschalter als
Lasttrenneinrichtung einsetzen.
GEFAHR!
Lebensgefahr durch Feuer!

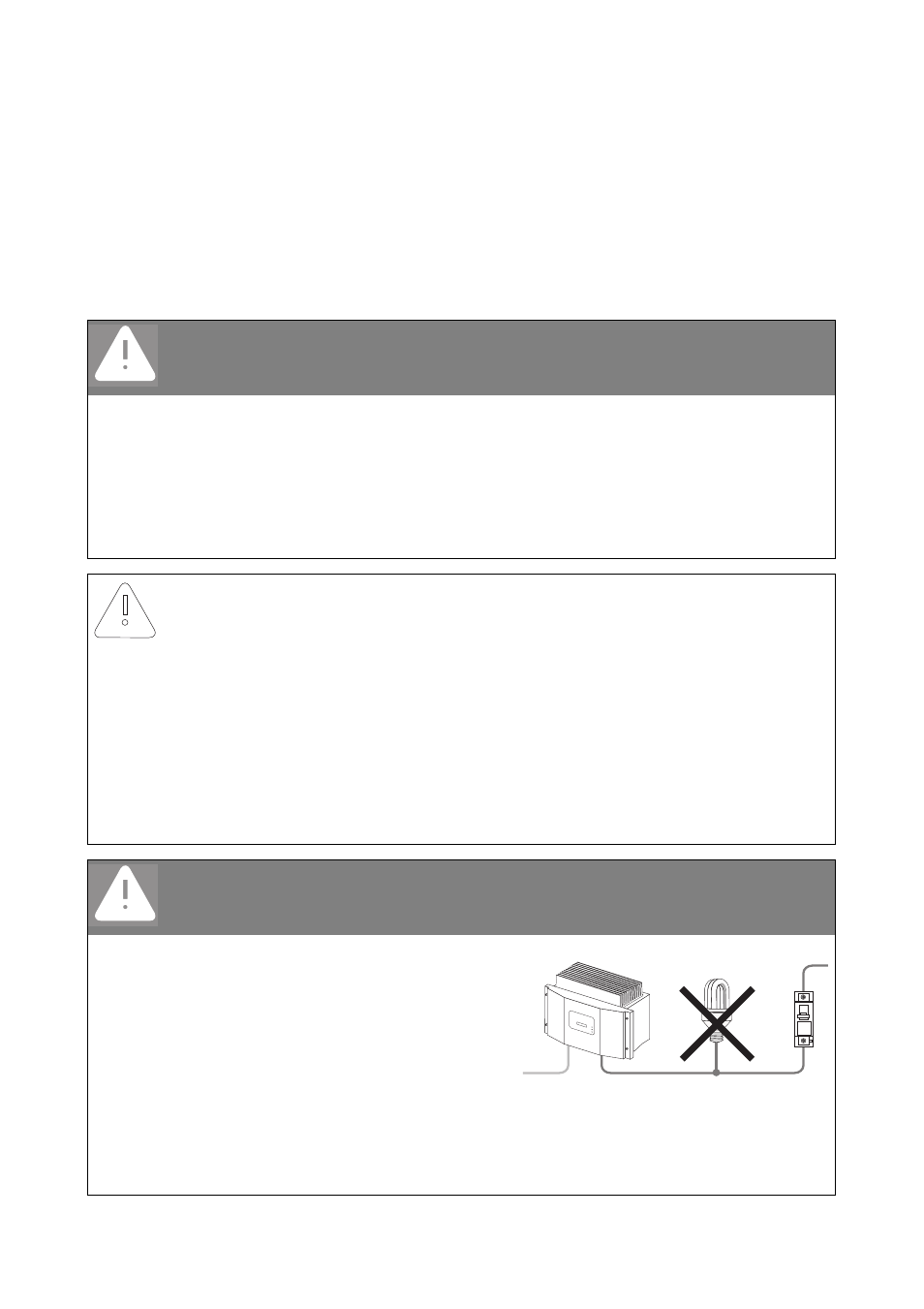

Beim Anschluss eines Erzeugers (Sunny Boy)
und eines Verbrauchers an einen
Leitungsschutzschalter ist die Schutzfunktion
des Leitungsschutzschalters nicht
gewährleistet. Die Ströme aus Sunny Boy und
Netz können sich zu Überströmen addieren,
die der Leitungsschutzschalter nicht erkennt.
• Niemals Verbraucher ungesichert zwischen Sunny Boy und Leitungsschutzelement
schalten.
• Verbraucher immer gesondert absichern.
