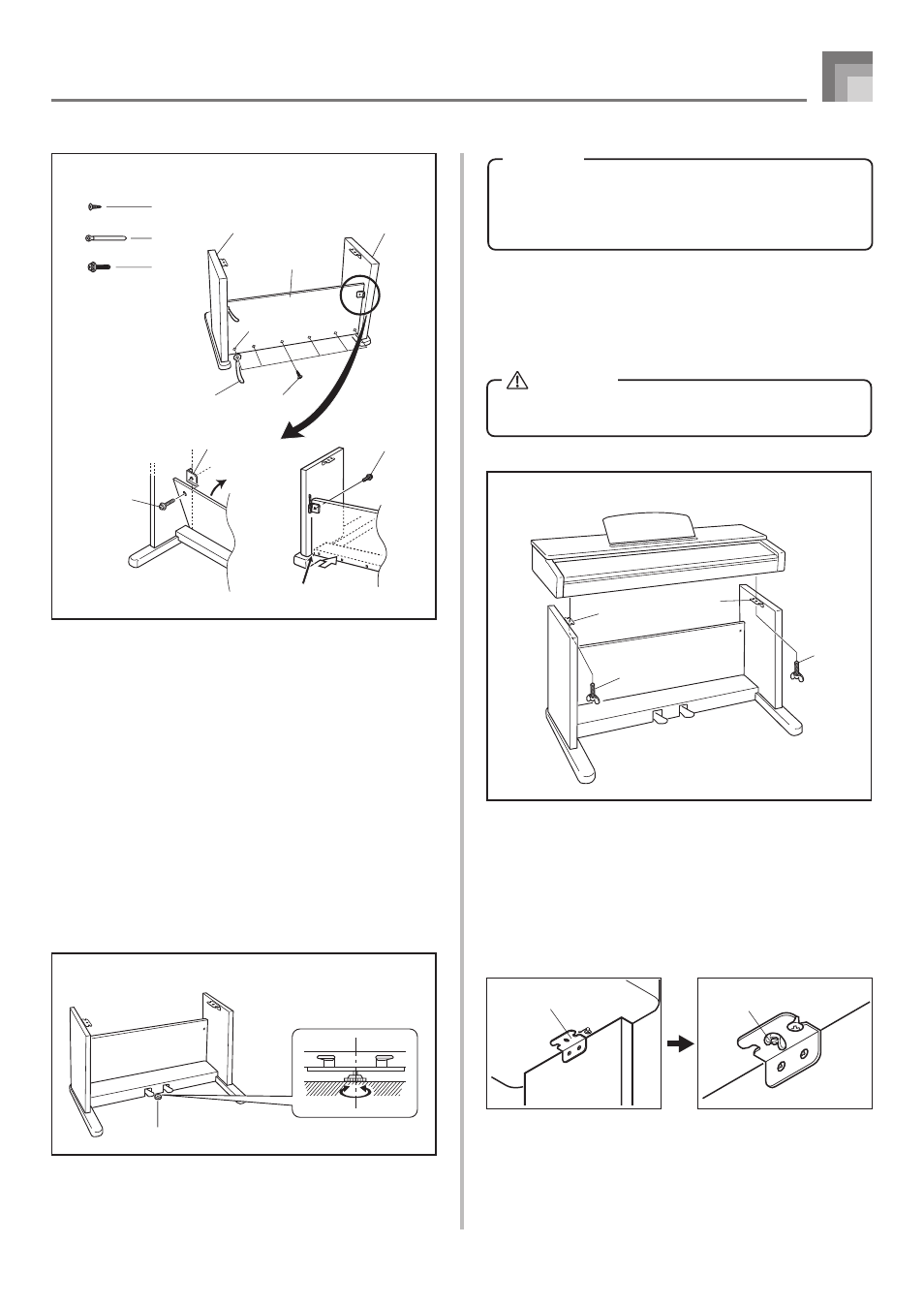

Casio AP-24 - Handbuch (Seite 27)

G-25
Montageanleitung
3. Die Höheneinstellschraube 7 drehen, bis sie das Querstück
D abstützt und ein Durchbiegen des Querstückes verhindert,
wenn Sie die Pedale niederdrücken (Abbildung 5).
2. Bringen Sie die Rückwand C an den Halterungen 4 und
dem Querträger D an. Achten Sie darauf, dass die
Rückwand C so eingebaut werden soll, dass sie vor den
Halterungen 4 angeordnet ist (Abbildung 4). Verwenden
Sie die zwei Schrauben I und die sechs Schrauben F, um
die Rückwand zu befestigen (Abbildung 3 und Abbildung
4). Achten Sie darauf, dass Sie zu diesem Zeitpunkt auch
die Klemme G gemäß Abbildung einbauen müssen.
• Sie die zwei Sie zuerst die obersten Schrauben I an den
linken und rechten Seiten der Rückwand C an. Achten
Sie darauf, dass Sie die Klemme G in die Schraube F an
Punkt 5 schieben sollten, bevor Sie die Schraube F
hineinschrauben.
• Die Rückwand C sollte am Fuß der Seitenteile A und B
anliegen, wie es durch 6 in der Abbildung dargestellt
ist. Drücken Sie die Rückwand C gegen das Querstück
D, während Sie die Schrauben I einbauen.
420A-G-027A
Abbildung 4
5
4
6
F
C
F G
I
I
A B
G
I
(Rückseite)
Abbildung 5
7
WICHTIG!
• Unbedingt die Einstellschraube 7 drehen und den oben
beschriebenen Einstellvorgang ausführen, bevor die
Pedale niedergedrückt werden. Anderenfalls kann das
Querstück D beschädigt werden.
2 Anbringen des Pianos auf dem
Ständer
VORSICHT
Darauf achten, dass Sie Ihre Finger nicht zwischen dem
Piano und dem Ständer einklemmen!
Das Piano mit den Flügelschrauben H richtig am Ständer
verankern (Abbildung 6).
• Die Schrauben an der Unterseite des Pianos in die Schlitze
der beiden Winkelhalterungen 8 einschieben. Danach das
Piano mit den Flügelschrauben H am Ständer sichern
(Abbildung 7).
• Die Flügelschrauben verhindern ein Herabfallen der
Tastatur von dem Ständer. Daher immer das Piano mit den
Flügelschrauben sichern.
Abbildung 6
8
H
H
8
Abbildung 7
H 8
Vorne
Rückseite
