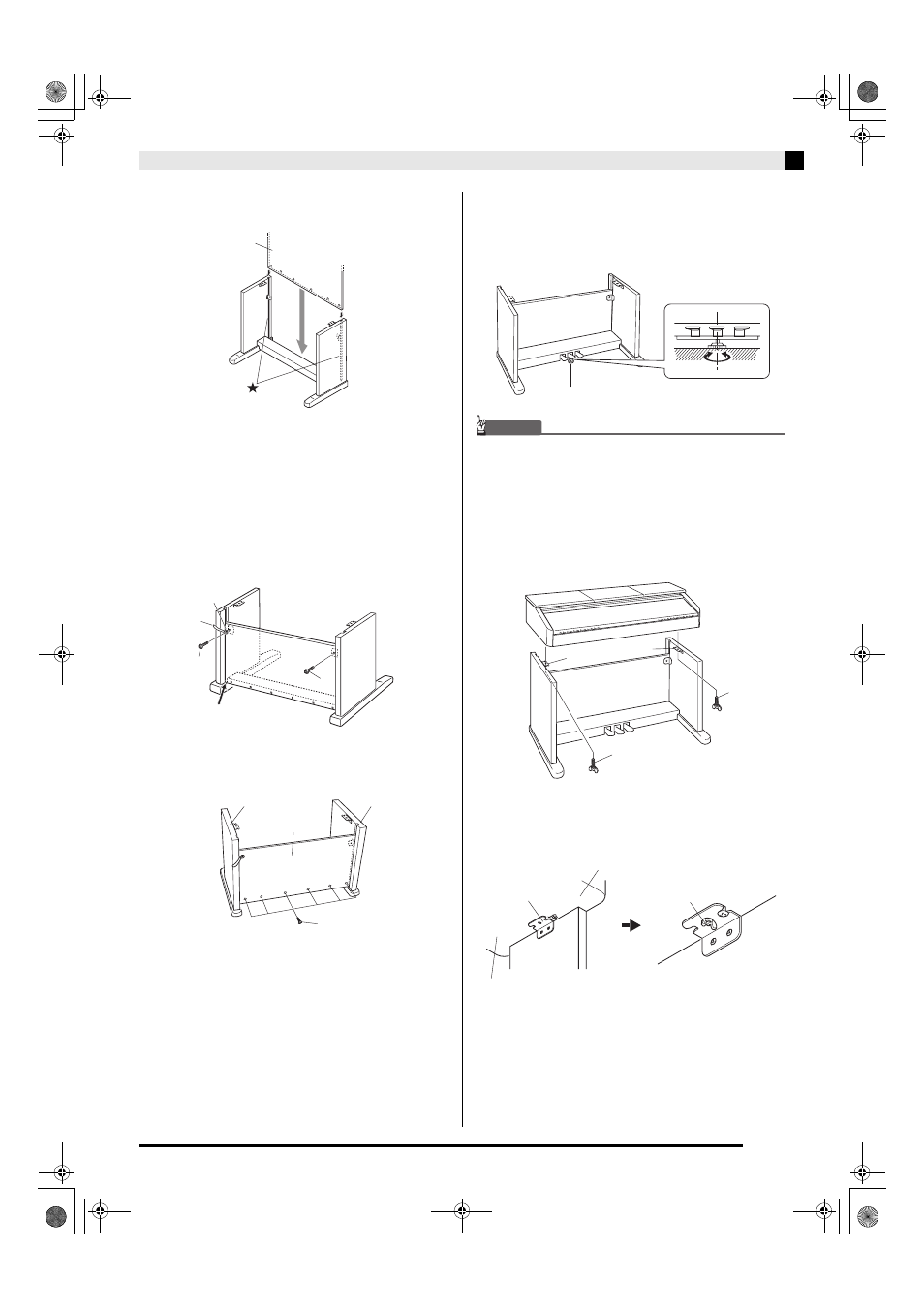

Montieren des Ständers
G-41
2. Schieben Sie die Rücktafel C in die Nuten in
den Seitentafeln (
 ).
3.
Sichern Sie zuerst die Seiten der Rücktafel
mit den beiden Schrauben I auf der linken
und rechten Seite.
• Schieben Sie vor dem Installieren der Schraube an
Stelle 4 den Clip G auf die Schraube I.
• Während die Rücktafel C oben auf den Füßen 5 der
Seitentafeln A und B abgesetzt ist, die Rücktafel an
das Querteil D andrücken und die Schrauben
I
.installieren.
4. Sichern Sie dann den Boden der Rücktafel C
mit den sechs Schrauben F.
5. Stellen Sie die Höheneinstellschraube 6 zur
Abstützung so ein, das sich das Querteil D
beim Betätigen der Pedale nicht nach unten
durchbiegt.
WICHTIG!
• Wenn die Pedale getreten werden, ohne die Höhe an der
Höheneinstellschraube 6 passend eingestellt zu haben,
kann das Querteil D beschädigt werden. Stellen Sie
sicher, dass die Höheneinstellschraube 6 richtig
eingestellt ist, bevor Sie die Pedale benutzen.
6.
Setzen Sie das Piano auf den Ständer auf.
• Sichern Sie das Piano mit den Flügelschrauben H auf
dem Ständer.
• Vergewissern Sie sich, dass die Schrauben am Boden
des Pianos in die Einlässe in den Ständerhalterungen
7
eingreifen, und befestigen Sie das Piano dann mit
den Flügelschrauben H.
• Die Flügelschrauben verhindern, dass das Piano vom
Ständer rutscht. Benutzen Sie das Piano auf keinen
Fall, ohne die Flügelschrauben angebracht zu haben.
C
5
I
I
4
G
C
F
A B (Rückseite)
6
7
H
H
7
H
7
Rückseite
Vorderseite
