G-13
SUSTAIN-Buchse
Sie können ein optionales Sustain-Pedal (SP-2 oder SP-10) an die
SUSTAIN-Buchse anschließen, um die nachfolgend beschriebenen
Funktionen verwenden zu können.
Sustain-Pedal
• Bei Piano-Klangfarben werden die Noten angehalten, wenn das
Pedal niedergetreten wird, gleich wie mit dem Dämpfungspedal
eines Pianos.
• Bei Orgel-Klangfarben werden die Noten durch das Niederdrü-
cken des Pedals weiterhin gespielt, bis Sie das Pedal freigeben.
Zubehör und Sonderzubehör
Nur das für dieses Keyboard vorgeschriebene Zubehör und Sonder-
zubehör verwenden. Bei Verwendung von nicht autorisierten Gerä-
ten kann es zu Feuer-, Stromschlag- und Verletzungsgefahr kommen.
Kopfhörer/Ausgangsbuchse
Bevor Kopfhörer oder andere externe Geräte angeschlossen werden,
unbedingt zuerst die Lautstärkeeinstellung des Keyboards und des
anzuschließenden Gerätes vermindern. Die gewünschte Lautstärke
kann nach Beendigung der Anschlüsse wieder eingestellt werden.
[Rückseite]
SUSTAIN PHONES/ OUTPUT DC 9V
Kopfhörer/Ausgangsbuchse
Audio-Anschluß
LINKS RECHTS
AUX IN oder ähnliche
Buchse des Audio-Verstärkers
Weiß Rot
Cinch-
Stecker
Stereo-
Klinkenstecker
Keyboard-
Verstärker,
Gitarren-
Verstärker usw.
1
2
3
MIDI OUT IN
INPUT 1
INPUT 2
Cinch-
Buchse Cinch-Stecker
(rot)
Cinch-Stecker
(weiß)
Klinken-
stecker
Stereo-
Klinkenstecker
Keyboard oder
Verstärker für
Musikinstrumente
An PHONES/
OUTPUT-Buchse
des keyboards
SUSTAIN PHONES/ OUTPUT DC 9V
SP-10
MIDI OUT IN
SUSTAIN-Buchse
622A-G-015A

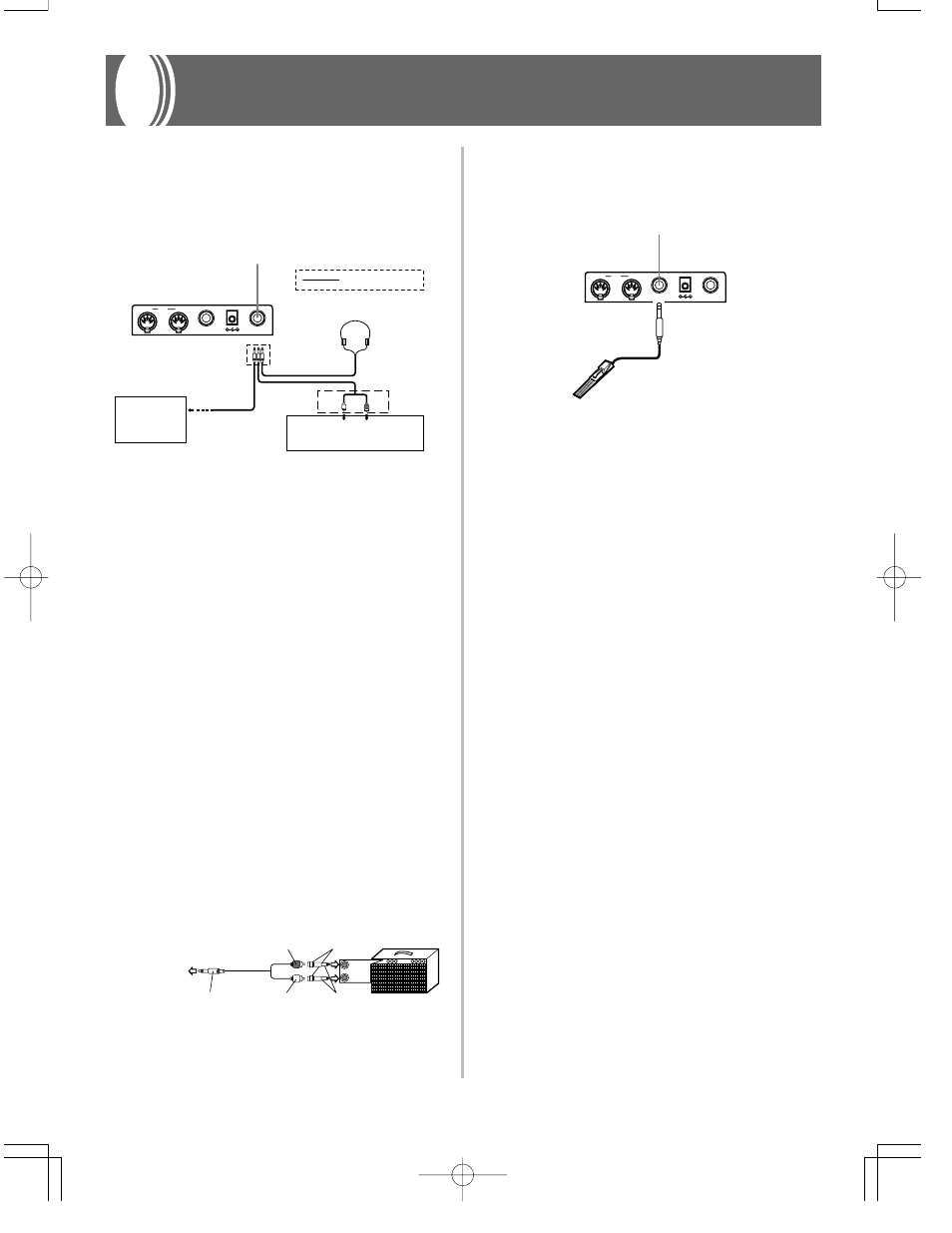

Anschlüsse
Anschließen der Kopfhörer (Abb. 1 )
Durch das Anschließen der Kopfhörer wird der Ausgang von den
eingebauten Lautsprechern des Keyboards automatisch ausgeschal-
tet, so dass Sie auch zu späten Nachtstunden spielen können, ohne
jemanden zu stören.
Audio-Gerät (Abb. 2)
Das Keyboard an ein Audio-Gerät anschließen, wobei ein im Fach-
handel erhältliches Verbindungskabel zu verwenden ist, das an ei-
nem Ende einen Stereo-Klinkenstecker und am anderen Ende zwei
Cinch-Stecker aufweist. Bei dem an das Keyboard angeschlossenen
Stecker muss es sich um einen Stereo-Stecker handeln, da sonst nur
ein Stereo-Kanal ausgegeben wird. In dieser Konfiguration ist der
Eingangswahlschalter des Audio-Gerätes normalerweise auf die Ein-
gangsbuchse (mit AUX IN oder dgl. markiert) einzustellen, an die
das Kabel von dem Keyboard angeschlossen ist. Für weitere Einzel-
heiten siehe die mit dem Audio-Gerät mitgelieferte Bedienungsan-
leitung.
Verstärker für Musikinstrumente (Abb. 3)
Ein im Fachhandel erhältliches Verbindungskabel verwenden, um das
Keyboard an den Verstärker für Musikinstrumente anzuschließen.
❚ HINWEIS ❚
Unbedingt ein Verbindungskabel verwenden, das einen Stereo-Stecker
an dem an das Keyboard angeschlossenen Ende und einen Stecker für
zwei Kanäle (links und rechts) an der Seite des Verstärkers aufweist. Der
falsche Steckertyp an einem Ende führt dazu, dass einer der Stereo-Ka-
näle verloren wird.
Nach dem Anschluss an einen Verstärker für Musikinstrumente ist
die Lautstärke des Keyboards auf einen relativ niedrigen Pegel ein-
zustellen, worauf die gewünschte Lautstärke mit den Reglern des
Verstärkers einzustellen ist.
[Anschlussbeispiel]
❚ HINWEIS ❚
Sie können die MIDI-Buchse des Keyboards auch mit einem Computer
oder Sequenzer verbinden. Für Einzelheiten siehe “MIDI” auf Seite G-30.
