G-19

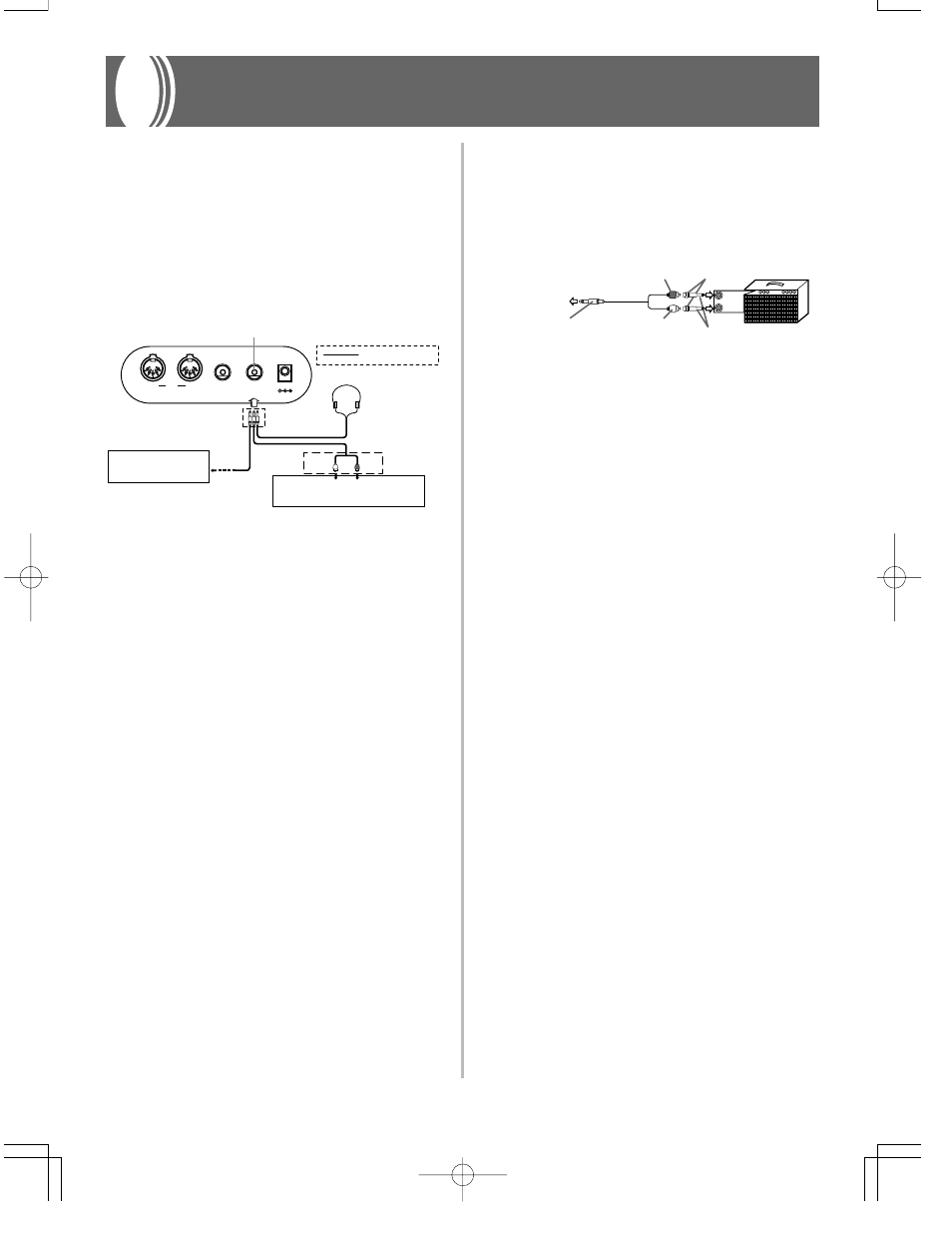

Anschlüsse
Kopfhörer/Ausgangsbuchse
Bevor Kopfhörer oder andere externe Geräte angeschlossen
werden, unbedingt zuerst die Lautstärkeeinstellung des Key-
boards und des anzuschließenden Gerätes vermindern. Die
gewünschte Lautstärke kann nach Beendigung der Anschlüs-
se wieder eingestellt werden.
Rückseite
Anschließen der Kopfhörer 1
Durch das Anschließen der Kopfhörer wird der Ausgang von
den eingebauten Lautsprechern des Keyboards automatisch
ausgeschaltet, sodass Sie auch zu späten Nachtstunden spie-
len können, ohne jemanden zu stören.
Audio-Gerät 2
Das Keyboard an ein Audio-Gerät anschließen, wobei ein im
Fachhandel erhältliches Verbindungskabel zu verwenden ist,
das an einem Ende einen Stereo-Klinkenstecker und am an-
deren Ende zwei Cinch-Stecker aufweist. Bei dem an das
Keyboard angeschlossenen Stecker muss es sich um einen
Stereo-Stecker handeln, da sonst nur ein Stereo-Kanal aus-
gegeben wird. In dieser Konfiguration ist der Eingangswahl-
schalter des Audio-Gerätes normalerweise auf die Eingangs-
buchse (mit AUX IN oder dgl. markiert) einzustellen, an die
das Kabel von dem Keyboard angeschlossen ist. Für weitere
Einzelheiten siehe die mit dem Audio-Gerät mitgelieferte Be-
dienungsanleitung.
Verstärker für Musikinstrumente 3
Ein im Fachhandel erhältliches Verbindungskabel verwen-
den, um das Keyboard an den Verstärker für Musikinstru-
mente anzuschließen.
❚ HINWEIS
• Unbedingt ein Verbindungskabel verwenden, das einen Ste-
reo-Stecker an dem an das Keyboard angeschlossenen Ende
und einen Stecker für zwei Kanäle (links und rechts) an der
Seite des Verstärkers aufweist. Der falsche Steckertyp an ei-
nem Ende führt dazu, dass einer der Stereo-Kanäle verloren
wird.
❚ HINWEIS
• Sie können das Keyboard auch an einen Computer oder einen
Sequenzer anschließen. Für Einzelheiten siehe “MIDI” auf Seite
G-66.
INPUT 1
INPUT 2
Cinch-Buchse Cinch-Stecker (rot)
Cinch-Stecker
(weiß) Stereo-
Klinkenstecker
Keyboard oder
Verstärker für
Musikinstrumente
An PHONES/
OUTPUT-Buchse
des Keyboards
Klinkenstecker
OUT IN SUSTAIN/
ASSIGNABLE JACK
MIDI PHONES/
OUTPUT
DC 9V
LINKS RECHTS
AUX IN oder ähnliche
Buchse des Audio-Verstärkers
Weiß Rot
Cinch-
Stecker
Stereo-
Klinkenstecker
Audio-Anschluss
Kopfhörer/Ausgangsbuchse
1
2
3
Keyboard-Verstärker,
Gitarren-Verstärker usw.
Nach dem Anschluss an einen Verstärker für Musikinstru-
mente ist die Lautstärke des Keyboards auf einen relativ nied-
rigen Pegel einzustellen, worauf die gewünschte Lautstärke
mit den Reglern des Verstärkers einzustellen ist.
Anschlussbeispiel
