G-26

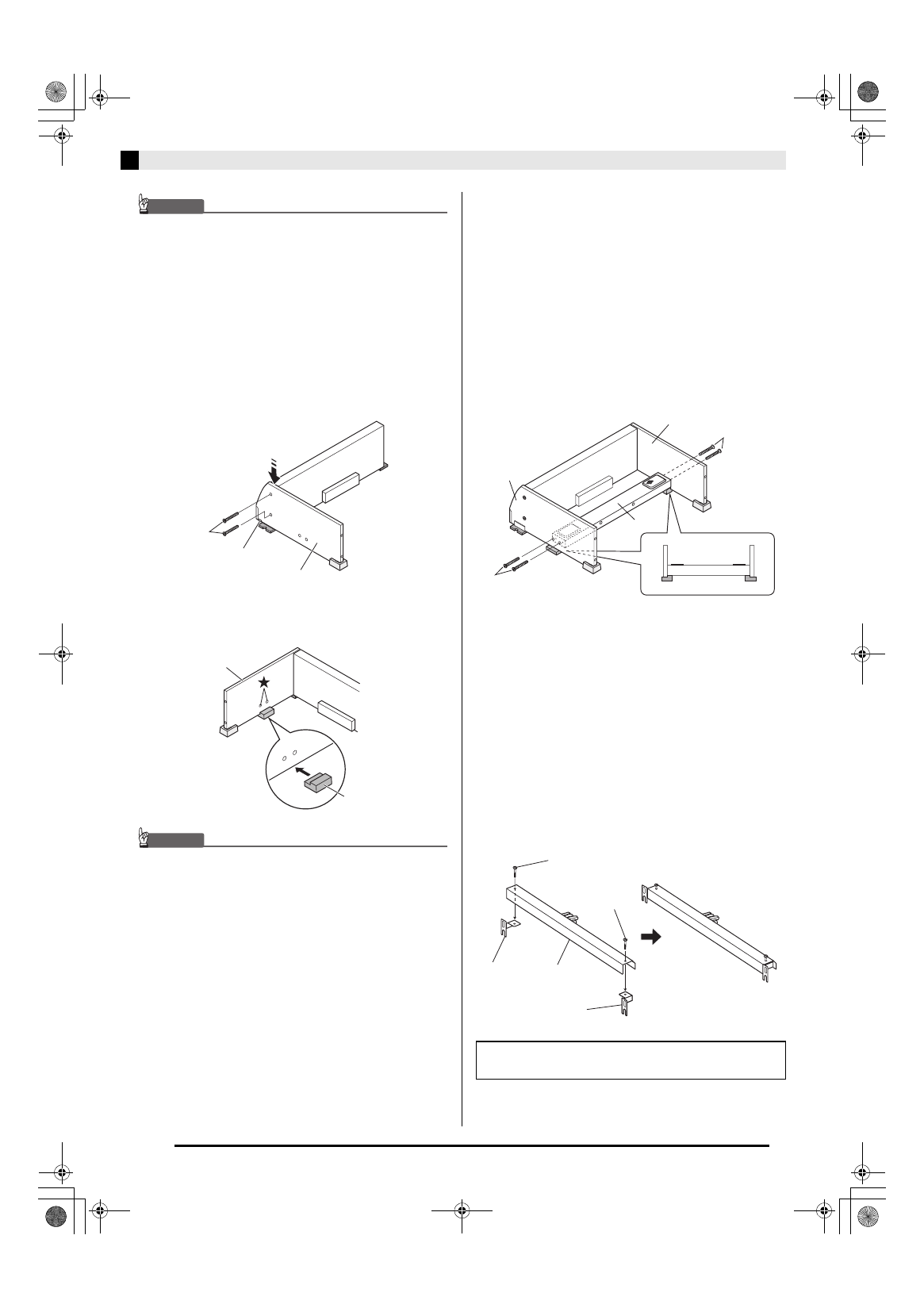

Montieren des Ständers
WICHTIG!
• Bitte beachten Sie beim Ausführen des obigen Schritts
(3-1), dass die Seitentafel A so zu positionieren ist, dass
ihre Oberkante am Boden der oberen Tafel des Digital-
Pianos anliegt. Ist dies nicht der Fall, kann die Seitentafel
A in Schritt (3-2) nicht gerade aufgerichtet werden.
4.
Führen Sie die folgenden Schritte aus, um die
Seitentafel am Digital-Piano zu befestigen.
(4-1) Drücken Sie die Seitentafel A nach unten an, um
sie möglichst tief in die Halterung auf der Seite
des Digital-Pianos zu schieben.
(4-2) Sichern Sie die Seitentafel A mit den Schrauben D
am Digital-Piano.
5.
Schieben Sie Schaumstoffteil K -(c) wie in der
Illustration gezeigt unter die Seitentafel A.
WICHTIG!
• Die Schaumstoffteile sollten direkt unter den beiden
Schraubenlöchern (  ) in der Seitentafel positioniert
werden.
6.
Wiederholen Sie die Schritte 2 bis 5 zum
Befestigen der Seitentafel B auf der anderen
Seite des Digital-Pianos.
7.
Sichern Sie bei wie in der Illustration auf der
Seite stehender Lautsprecherbox C die
Seitentafeln A und B an der
Lautsprecherbox C. Sichern Sie die
Seitenteile mit vier Schrauben
D.
• Fluchten Sie die Schraubenlöcher der
Lautsprecherbox C zum Eindrehen der Schrauben D
auf die Schraubenlöcher der Seitentafeln ein.
• Drehen Sie die Schrauben auf der einen Seite der
Lautsprecherbox C teilweise ein und ziehen Sie dann
die Schrauben auf der anderen Seite fest.
• Ziehen Sie dann auch die zunächst nur teilweise
eingedrehten Schrauben fest.
• Sie können die Lautsprecherbox C auch zur
Rückseite des Ständers gewendet installieren.
8. Vergewissern Sie sich, dass alle Schrauben
festgezogen sind, entfernen Sie das
Verpackungsmaterial und richten Sie den
Ständer dann auf.
• Decken Sie nach dem Aufrichten des Ständers die
acht bis dahin angebrachten Schrauben mit
Schraubenkappen E ab.
9.
Befestigen Sie die Befestigungswinkel I an
der Pedaleinheit F und sichern Sie sie
provisorisch mit den Schrauben G.
D
A
(4-1)
(4-2)
Befestigungswinkel
K
-(c)
A
Falls Sie das Digital-Piano an eine Wand stellen,
gehen Sie bitte weiter zu Schritt 10 auf Seite G-28.
B
C
A
D
D
I
-(b)
I
-(a)
F
G
G
B
