POW8002
DE
Copyright © 2014 VARO S e i t e | 7 www.varo.com
6 MONTAGE
WARNHINWEIS: Vor allen Wartungs- oder Reparaturarbeiten die Säge
ausschalten und abwarten, bis sie zum völligen Stillstand gekommen ist.
Dann die Säge unbedingt von der Stromversorgung trennen.
6.1 Befestigung des Sägerahmens
Der Sägerahmen weist in jeder Ecke Haltebohrungen (10) zur leichteren Montage auf. Die
Säge mit Haltebolzen (nicht im Lieferumfang enthalten) und Gummifuß (wird mitgeliefert) an
einem Arbeitstisch oder an einer Werkbank fest und sicher anbringen.
6.2 Transportsicherung
Die Transportsicherung (18) dient dazu, den Schneidkopf der Säge beim Transport oder beim
Einlagern unten zu halten. Die Säge darf nicht eingeschaltet werden, wenn die
Transportsicherung aktiviert ist.
6.3 Sägeblattsicherung
Die Sägeblattsicherung (19) verhindert das Drehen des Sägeblatts. Wenn Sie bei
ausgeschaltetem Gerät einen Wechsel des Sägeblatts vornehmen wollen, betätigen Sie die
Sägeblattsicherung, und halten Sie diese gedrückt.
6.4 Sägeblatt wechseln
WARNHINWEIS: Vor einem Wechsel des Sägeblatts die Säge
ausschalten und unbedingt von der Stromversorgung trennen.

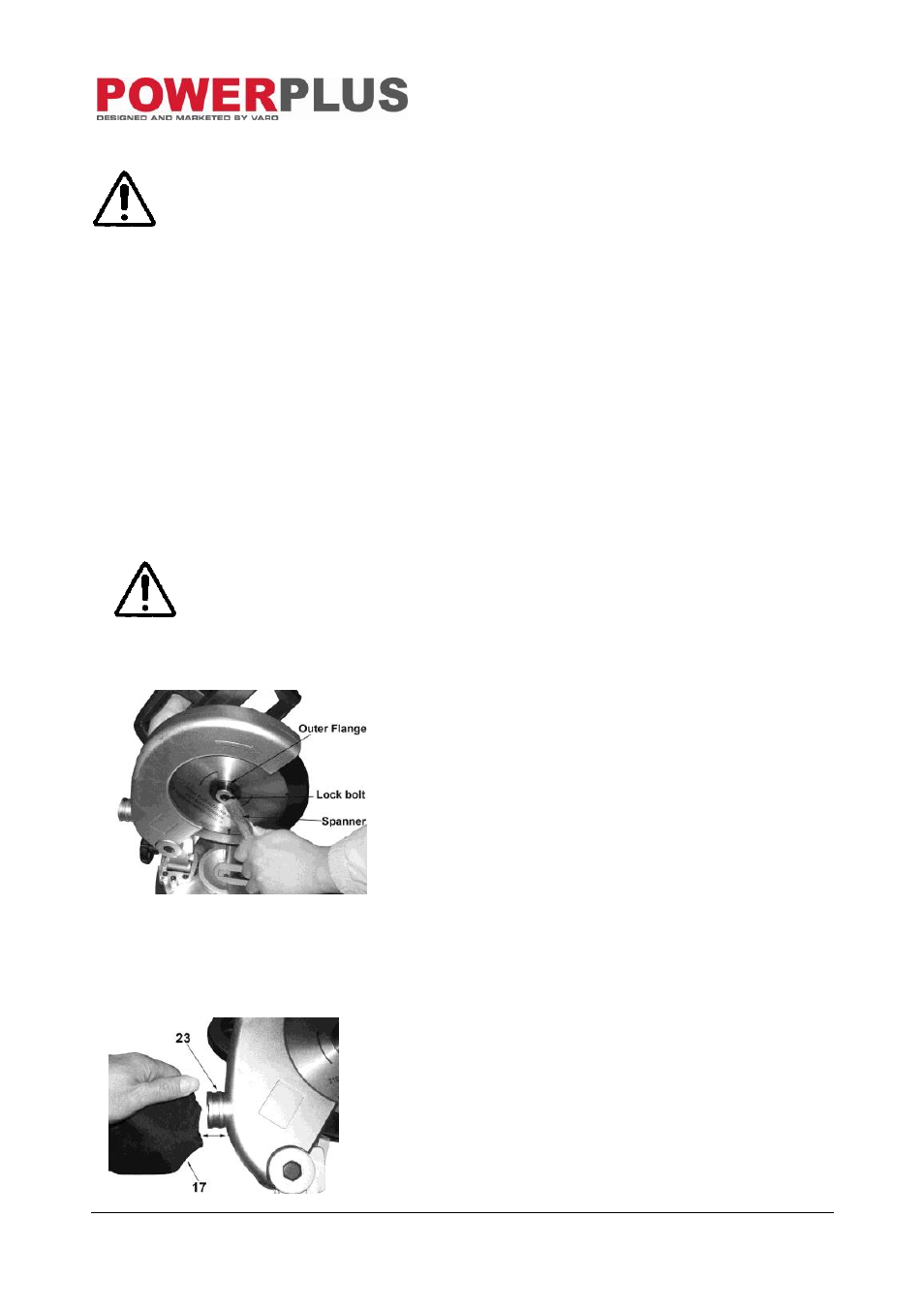

Abb. 3
 Die Sägeblattsicherung (19) betätigen, und das
Sägeblatt von Hand so weit drehen, bis es
einrastet bzw. sperrt.
 Jetzt kann die Sägeblattsicherung durch Drehen
mit dem Schlüssel (im Lieferumfang enthalten) im
Uhrzeigersinn gelöst werden.
 Den Sicherungsbolzen, den äußeren Flansch, das
Sägeblatt und den inneren Flansch abnehmen.
 Sägespäne und Rückstände von der Achse und
von den Flanschen entfernen.
Das neue Sägeblatt, die Flansche und den
Sicherungsbolzen anbringen. Die Drehrichtung des
Sägeblatts muss der Drehrichtung des Motors
entsprechen.
Lock bolt = Sicherungsbolzen
Spanner = Schlüssel
Outer Flange = äußeren Flansch
6.5 Fangsack anbringen
Abb.4
Den Fangsack (17) am vorgesehenen Anschluss
für die Staubabsaugung (23) anbringen.
