POW8002
DE
Copyright © 2014 VARO S e i t e | 8 www.varo.com

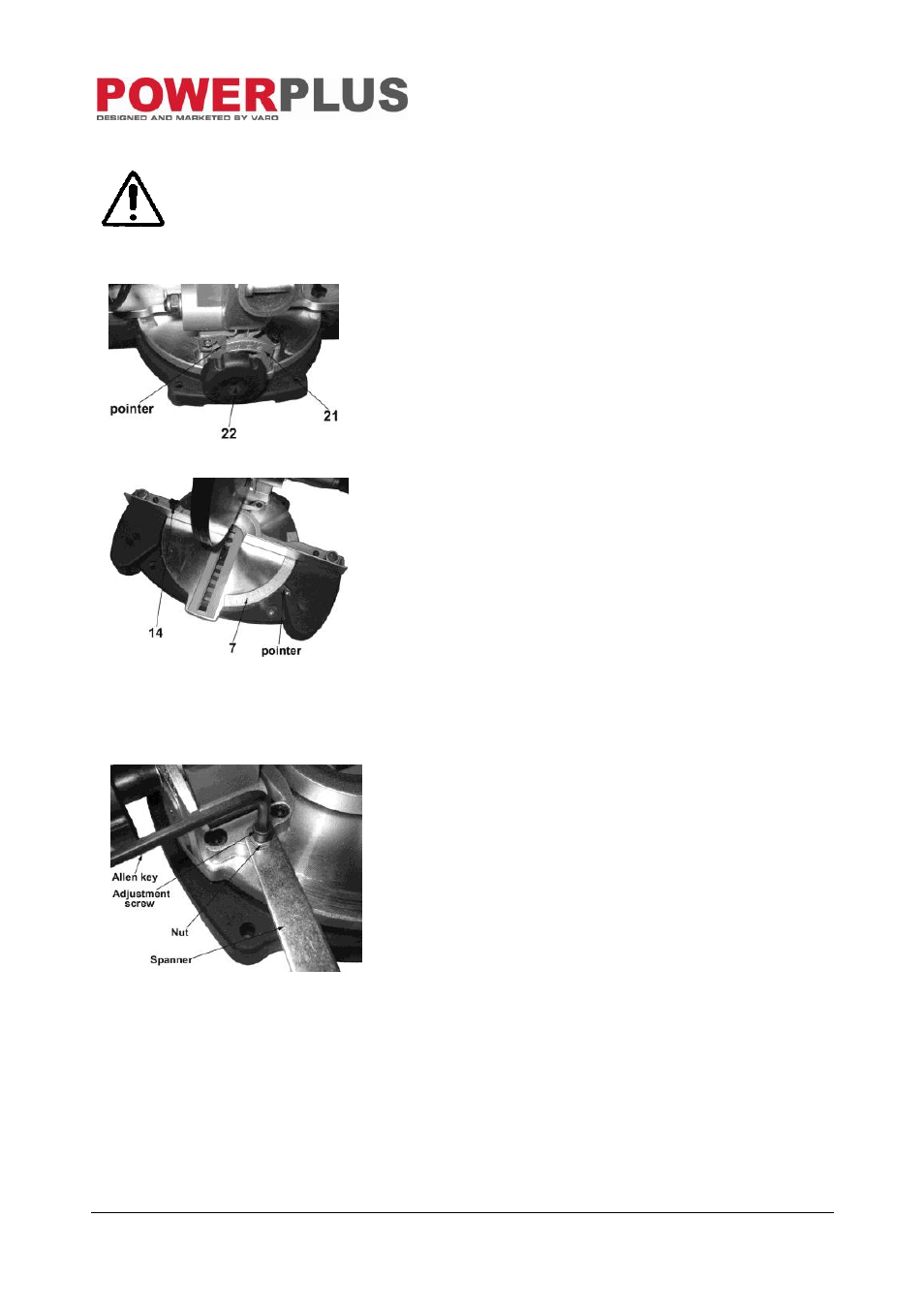

7 EINSTELLUNGEN
WARNHINWEIS: Vor allen Einstellarbeiten die Säge ausschalten und
abwarten, bis sie zum völligen Stillstand gekommen ist. Dann die Säge
unbedingt von der Stromversorgung trennen.
7.1 Winkel zum Schrägsägen einstellen
Abb.5
Den Feststeller für den Schrägwinkel (22) lösen,
und den oberen Sägearm so weit nach links
bewegen, bis der Winkelmesser (21) den
gewünschten Schrägwinkel anzeigt. Dann den
Feststeller (22) anziehen.
Pointer = Winkelmesser
7.2 Winkel zum Gehrungssägen einstellen
Abb.6
Den Feststeller für den Gehrungswinkel (14) lösen,
und den Sägetisch so weit nach rechts bzw. nach
links bewegen, bis der Winkelmesser (7) den
gewünschten Winkel zum Gehrungssägen anzeigt.
Dann den Feststeller (14) anziehen.
7.3 Winkelmesser für Schrägwinkel kalibrieren
Die Winkelmesser sind ab Werk bereits voreingestellt. Wir empfehlen aber trotzdem, eine
Kalibrierung vorzunehmen, damit die Winkelmesser immer hochpräzis arbeiten:
Abb. 7
 90° Schrägwinkel: Den oberen Arm der Säge in
seiner unteren Stellung durch die
Transportsicherung (18) sichern. Die Winkelmesser
für Schrägwinkel und Gehrungswinkel auf 0°
stellen. Wenn der Schrägwinkel nicht 90° beträgt,
an der Seite von Sägeblatt und Sägetisch eine
Libelle anlegen. Den richtigen Winkel durch Drehen
der Einstellschraube (5) im oder gegen den
Uhrzeigersinn mit einem Inbusschlüssel (wird
mitgeliefert) herstellen. Dann die Mutter mit dem
Schlüssel (wird mitgeliefert) anziehen (siehe Abb.
7).
