- 11 -
Lieferumfang
1 1 x Spießgarnitur
(inkl. 2 x Fleischklammer und 1 x Holzgriff )
2 1 x Windschutz, links
3 1 x Windschutz, Mitte
4 1 x Windschutz, rechts
5 1 x Grillrost
6 1 x Kohleschüssel
7 1 x Griff
8 2 x Griff halter, kurz
9 2 x Standstrebe
0 2 x Querstrebe
q 5 x Ablagebrett, lang
w 2 x Rad
e 1 x Achse
r 2 x Radstrebe
t 2 x Ablagehalter, lang
z 2 x Verstärkungsstrebe
u 3 x Ablagebrett, kurz

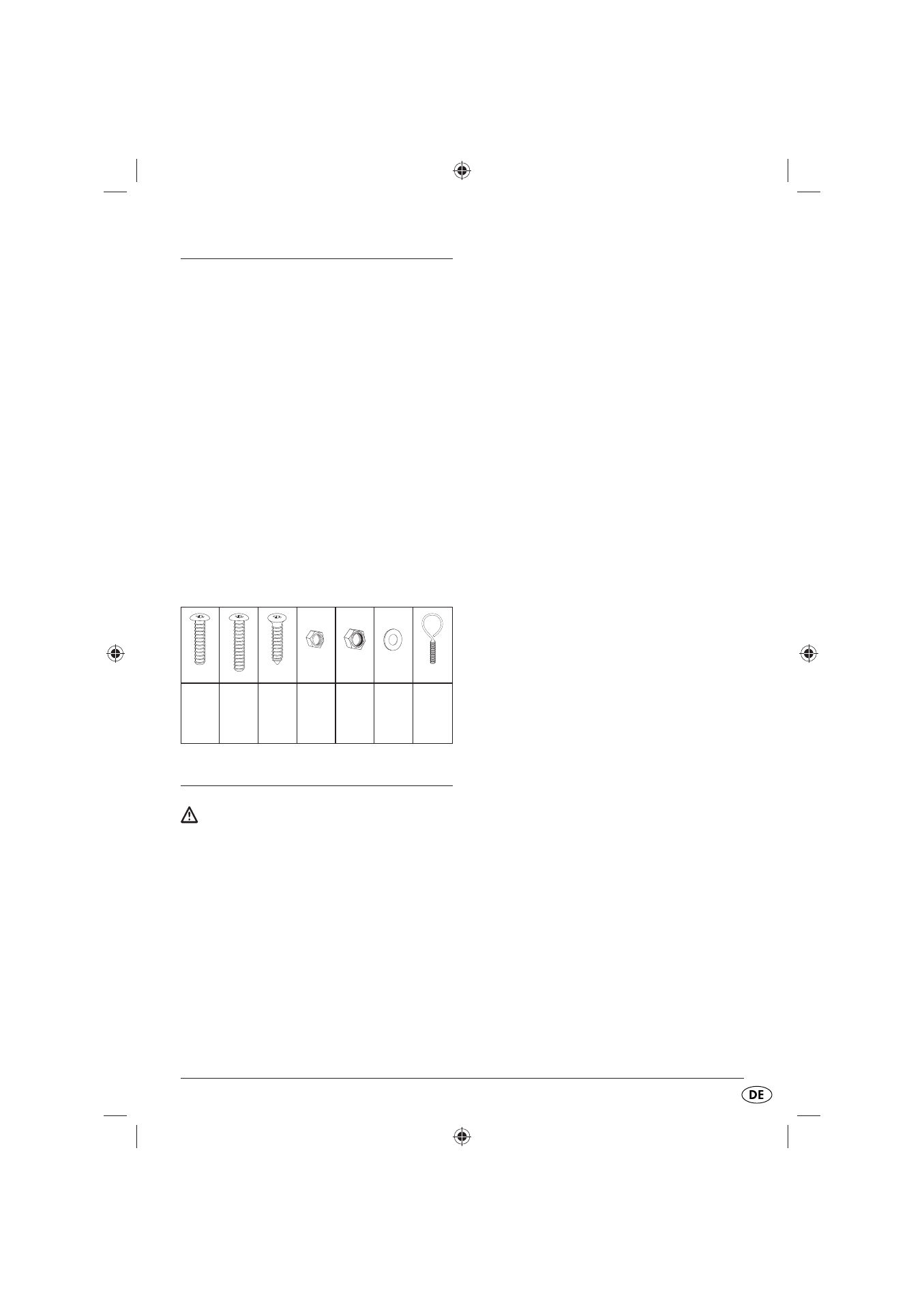

Verbindungselemente
M5x10
25x
M5x12
22x
Ø4x10
2x
M5
47x
M8
2x
Ø5.4
47x
M4x10
2x
Montage
Achtung!
Die Schraubenköpfe sollten zu Ihrer Sicherheit
immer nach außen zeigen, um Verletzungen zu
vermeiden. Ziehen Sie erst nach Beendigung
der Montage alle Schraubverbindungen fest an,
sonst kommt es zu unerwünschten Material-
Spannungen.
1. Legen Sie die Kohleschüssel 6 mit den 5
Löchern, der langen Seitenwand nach hinten,
vor sich hin.
2. Verbinden Sie die Ablagehalter t mit den
Radstreben r mittels Unterlegscheiben Ø5.4,
M5x10 Schrauben und Muttern M5.
Beachten Sie bitte, dass nur das untere Loch
zum Verschrauben benutzt wird.
3. Montieren Sie die Radstreben r mit den
montierten Ablagehaltern t links an die Kohle-
schüssel 6 mittels Unterlegscheiben Ø5.4,
2 M5x12 Schrauben, 2 M5x10 Schrauben
und Muttern M5. Hierfür wird das obere Loch
der Radstreben r benötigt.
4. Befestigen Sie die Verstärkungsstreben z mit
den Radstreben r mittels Unterlegscheiben
Ø5.4, M5x10 Schrauben und Muttern M5.
Befestigen Sie die Verstärkungsstreben z mit
den Ablagehaltern t mittels Unterlegscheiben
Ø5.4, M5x10 Schrauben und Muttern M5.
5. Montieren Sie die Griff halter 8 und Standstre-
ben 9, wie in Punkt 2. und 3. beschrieben.
Fixieren Sie den Griff 7 zwischen den Griff -
haltern 8 und schrauben Sie diesen mittels
Ø4x10 Holzschrauben fest.
6. Setzen Sie die Querstreben 0, mit den 5 Löchern
nach oben, zwischen den Radstreben r und
den Standstreben 9. Verschrauben Sie diese
mittels Unterlegscheiben Ø5.4, M5x10 Schrau-
ben und Muttern M5.
7. Fixieren Sie die fünf Ablagebretter q auf
den Querstreben 0. Verschrauben Sie diese
mittels Unterlegscheiben Ø5.4, M5x12 Schrau-
ben und Muttern M5.
8. Montieren Sie die Ablagebretter u für die
Ablagehalter t mittels Unterlegscheiben Ø5.4,
M5x12 Schrauben und Muttern M5.
9. Führen Sie die Achse e durch die unteren
Bohrungen der Radstreben r und sichern Sie
die aufgesetzten Räder w mit den selbstsichern-
den Muttern M8.
10. Befestigen Sie die Windschutzteile 2 3 4
mit 2 M5x10 Schrauben und Muttern M5
(nur oben). Danach verschrauben Sie die
Windschutzteile 2 3 4 von innen an der
Kohleschüssel 6 mittels Unterlegscheiben Ø5.4,
2 M5x12 Schrauben, 3 M5x10 Schrauben
und Muttern M5.
11. Befestigen Sie den Holzgriff 1 am hinteren
Teil des Spießes 1, (gerade Kante), mittels
leichter Hammerschläge. Schieben Sie die
Fleischklammern 1 auf den Spieß. Fixieren
Sie die Fleischklammern 1 mit den Ösen-
schrauben M4x10.
12. Setzen sie den Grillrost 5 und die Spießgar-
nitur 1 in den Windschutz 2 3 4 ein.
