- 7 -
Inhoud van de verpakking
1 1 x spitgarnituur
(incl. 2 x vleesklem en 1 x houten handgreep)
2 1 x windscherm, links
3 1 x windscherm, midden
4 1 x windscherm, rechts
5 1 x barbecuerooster
6 1 x kolenschotel
7 1 x handgreep
8 2 x greephouder, kort
9 2 x standsteun
0 2 x dwarssteun
q 5 x legplank, lang
w 2 x wiel
e 1 x as
r 2 x wielsteun
t 2 x legplankhouder, lang
z 2 x verstevigende steun
u 3 x legplank, kort

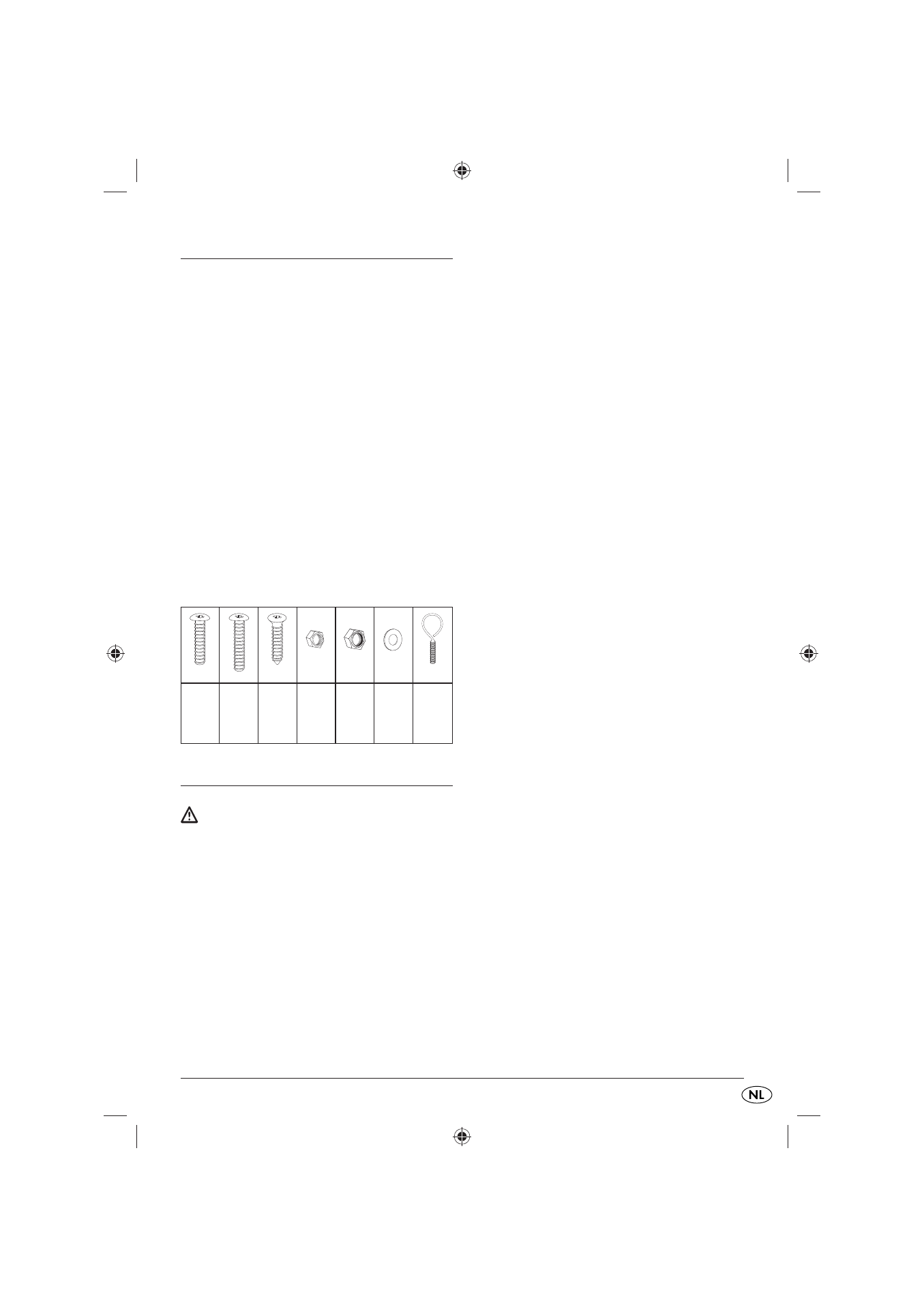

Verbindingselementen
M5x10
25x
M5x12
22x
Ø4x10
2x
M5
47x
M8
2x
Ø5.4
47x
M4x10
2x
Montage
Let op!
Voor uw veiligheid moeten de schroefkoppen
altijd naar buiten wijzen, om letsel te voorkomen.
Draai pas na beëindiging van de montage alle
schroefverbindingen stevig vast, anders komt het
tot ongewenste materiaalspanningen.
1. Leg de kolenschotel 6 met de 5 gaten, de
lange zijwand naar achteren, voor u neer.
2. Verbind de legplankhouder t met de wiel-
steunen r door middel van sluitringen Ø5.4,
M5x10 schroeven en moeren M5.
A.u.b. erop letten, dat alleen het onderste gat
wordt gebruikt om vast te schroeven.
3. Monteer de wielsteunen r aan de gemonteerde
legplakhouders t links aan de kolenschotel 6
door middel van sluitringen Ø5.4, 2 M5x12
schroeven, 2 M5x10 schroeven en moeren
M5. hiervoor wordt het bovenste gat van de
wielsteunen r gebruikt.
4. Bevestig de verstevigende steunen z aan de
wielsteunen r door middel van sluitringen
Ø5.4, M5x10 schroeven en moeren M5.
Bevestig de verstevigende steunen z aan de
legplankhouders t door middel van sluitrin-
gen Ø5.4, M5x10 schroeven en moeren M5.
5. Monteer de handgreephouders 8 en stand-
steunen 9, zoals beschreven in punt 2. en 3.
Fixeer de handgreep 7 tussen de handgreep-
houders 8 en schroef deze door middel van
Ø4x10 houtschroeven vast.
6. Zet de dwarssteunen 0, met de 5 gaten
naar boven, tussen de wielsteunen r en de
standsteunen 9. Schroef deze door middel
van sluitringen Ø5.4, M5x10 schroeven en
moeren M5.
7. Fixeer de vijf legplanken q op de dwars-
steunen 0. Schroef deze vast door middel
van sluitringen Ø5.4, M5x12 schroeven en
moeren M5.
8. Monteer de legplanken u voor de legplank-
houders t door middel van sluitringen Ø5.4,
M5x12 schroeven en moeren M5.
9. Voer de as e door de onderste boorgaten
van de wielsteunen r en borg de opgezette
wielen w met de zelfborgende moeren M8.
10. Bevestig de windschermdelen 2 3 4 met
2 M5x10 schroeven en moeren M5 (alleen
boven). Daarna schroeft u de windschermdelen
2 3 4 van binnen aan de kolenschotel 6
door middel van sluitringen Ø5.4, 2 M5x12
schroeven, 3 M5x10 schroeven en moeren M5.
11. Bevestig de houten greep 1 aan het achterste
deel van het spit 1, (rechte kant), door middel
van lichte slagen met de hamer. Schuif de
vleesklemmen 1 op het spit. Fixeer de vllees-
klemmen 1 met de oogschroeven M4x10.
12. Zet het grillrooster 5 en het spitgarnituur 1
in het windscherm 2 3 4.
