- 3 -
Accessoires fournis
1 1 broche
(y compris 2 pinces à viande et 1 manche en bois)
2 1 x pare-vent, gauche
3 1 x pare-vent, milieu
4 1 x pare-vent, droit
5 1 x grille
6 1 x cuve à charbon
7 1 x poignée
8 2 x supports de poignée, courts
9 2 x jambes
0 2 x traverses
q 5 x planches d’étagère, longues
w 2 x roulettes
e 1 x essieu
r 2 x jambes à roulettes
t 2 x supports de tablette, long
z 2 x renforts
u 3 x planches de tablette, courtes

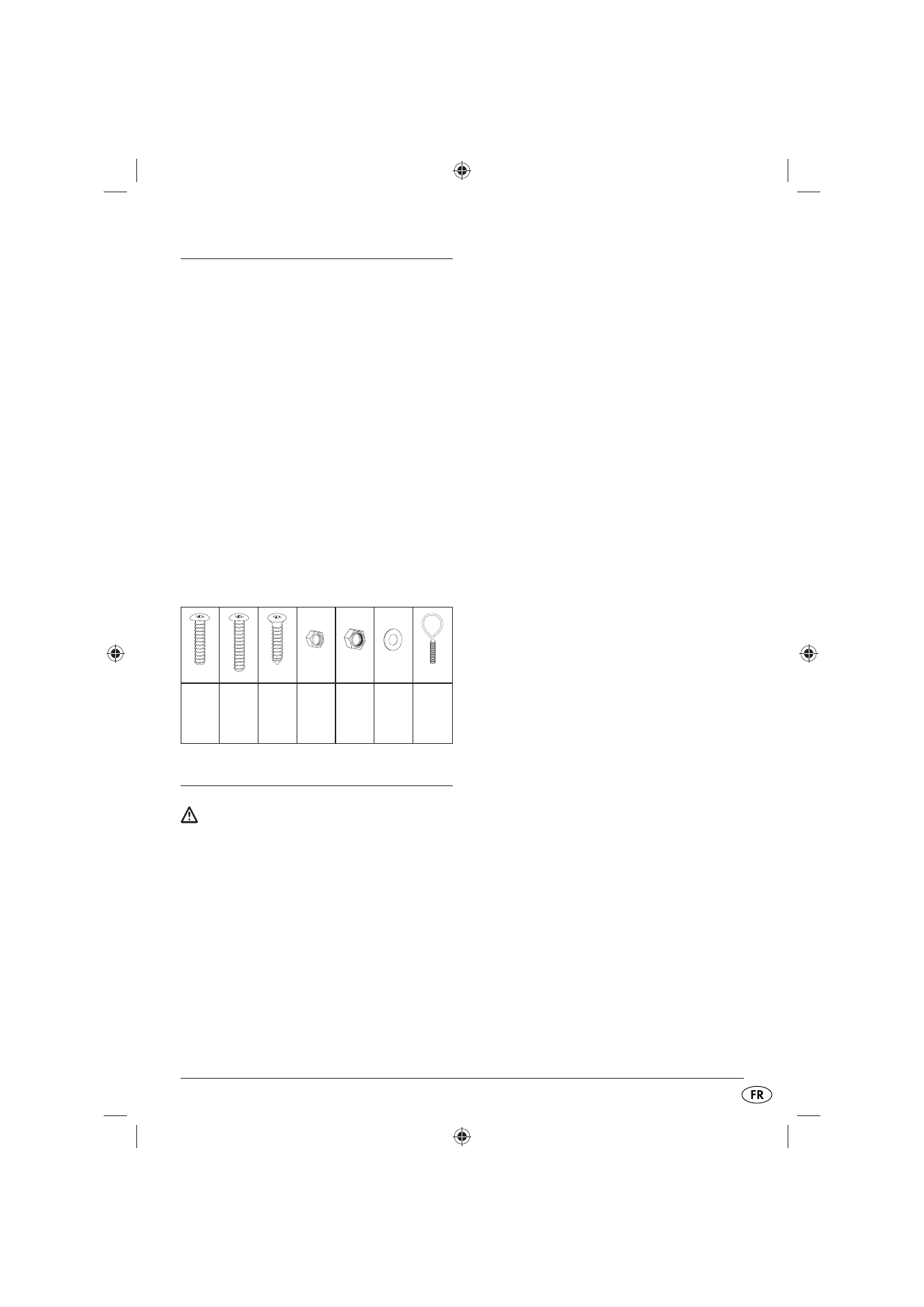

Eléments de liaison
M5x10
25x
M5x12
22x
Ø4x10
2x
M5
47x
M8
2x
Ø5.4
47x
M4x10
2x
Montage
Attention !
Pour assurer votre sécurité, les têtes de vis doi-
vent toujours être orientées vers l’extérieur, pour
éviter des accidents. Attendez que le montage
soit terminé pour serrer fermement toutes les vis,
sinon il peut en résulter des tensions indésirables
au niveau des matériaux.
1. Placez la cuve à charbon 6 avec les 5 trous
devant vous, la cloison longue vers l‘arrière.
2. Assemblez les supports de tablette t avec les
jambes à roulettes r à l‘aide des rondelles
Ø5.4, vis M5x10 et écrous M5.
Veuillez noter que seul le trou inférieur est
utilisé.
3. Assemblez les jambes à roulettes r avec
supports de tablette montés t à gauche de la
cuve à charbon 6 à l’aide des rondelles Ø5.4,
vis 2 M5x12, vis 2 M5x10 et écrous M5.
Le trou supérieur des jambes à roulettes r est
utilisé à cette fi n.
4. Fixez les renforts z aux jambes à roulettes r
à l’aide des rondelles Ø5.4, vis M5x10 et
écrous M5. Fixez les renforts z aux supports
de tablette t à l‘aide des rondelles Ø5.4,
vis M5x10 et écrous M5.
5. Assemblez les supports de poignée 8 et jam-
bes 9, conformément à la description fi gurant
aux points 2. et 3. Fixez la poignée 7 entre
ses supports 8 et vissez-les à l‘aide des vis à
bois Ø4x10.
6. Fixez les traverses 0, avec les 5 trous tournés
vers le haut, entre les jambes à roulettes r
ainsi qu’entre les jambes 9. Vissez-les à l‘aide
des rondelles Ø5.4, vis M5x10 et écrous M5.
7. Fixez les cinq planches d’étagère q sur les
traverses 0. Vissez-les à l‘aide des rondelles
Ø5.4, vis M5x12 et écrous M5.
8. Assemblez les planches de tablette u pour les
supports de tablette t à l‘aide des rondelles
Ø5.4, vis M5x12 et écrous M5.
9. Introduisez l‘essieu e dans les trous inférieurs
des jambes à roulettes r et sécurisez les rou-
lettes installées w à l‘aide des écrous nylstop
M8.
10. Fixez les éléments du pare-vent 2 3 4 à
l’aide de vis 2 M5x10 et d’écrous M5 (uni-
quement en haut). Vissez ensuite les éléments
du pare-vent 2 3 4 de l’intérieur à la cuve
à charbon 6 à l‘aide des rondelles Ø5.4, vis
2 M5x12, vis 3 M5x10 et écrous M5.
11. Assemblez le manche en bois 1 à l’arrière de
la broche 1, (extrémité droite, non perforée),
en eff ectuant de légers coups de marteau.
Insérez les pinces à viande 1 sur la broche.
Fixez les pinces à viande 1 à l’aide des vis à
ailettes M4x10.
12. Placez la grille 5 et la garniture de broche 1
dans le pare-vent 2 3 4.
