Montage de la plaque d‘adaptation

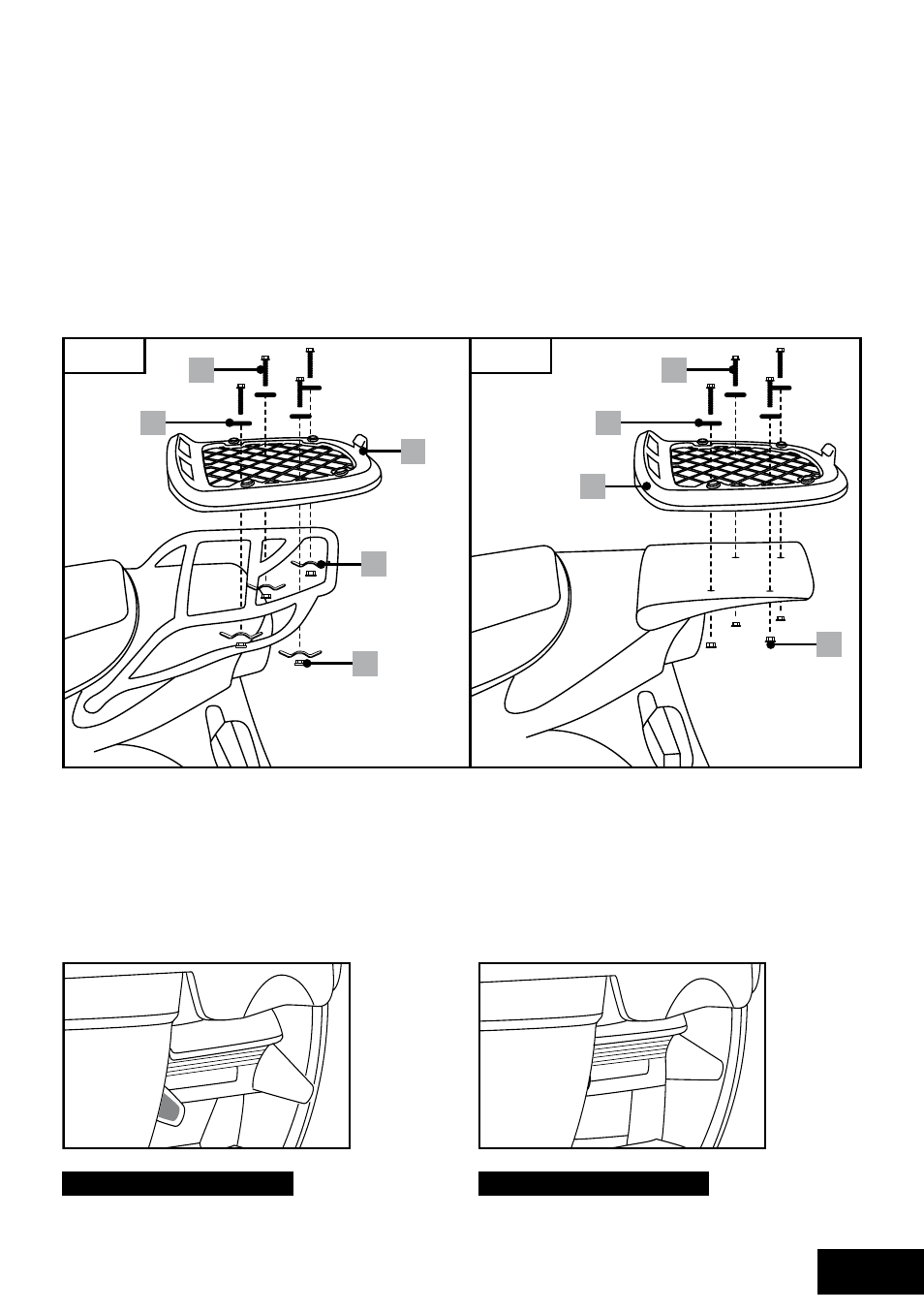

La plaque d‘adaptation est à fixer au système porte-tube du scooter à l‘aide des pinces fournies
(voir Ill. a). Un écart d‘au moins 10 cm doit être présenté entre chaque pince. Les pinces doivent
toujours être placées dans le carré. La plaque d‘adaptation peut aussi être vissée directement
(sans les pinces) (voir Ill. B) sur d‘autres systèmes porteurs avec dispositif fileté intégré.
Le recouvrement peut être appliqué sur la plaque après le montage de la plaque d‘adaptation.
attention !
Veillez au bon vissage des écrous autosécurisants. Les vis doivent être complètement vissées par les
écrous afin de contrecarrer leur dévissage durant la conduite. Les 4 vis ou les dispositifs de serrage do-
ivent être fermement montées pour assurer une fermeté suffisante. contrôlez le raccord entre la plaque
d‘adaptation et le système porteur après le montage !
indicateurs de fermeture
Des indicateurs rouges sont appliqués des deux côtés du mécanisme de fermeture. Les indicateurs se
ferment avec le boîtier dès verrouillage correct du mécanisme de fermeture du Topcase et ne sont alors
plus visibles. Les indicateurs restent visibles quand le verrouillage du mécanisme de fermeture n‘est pas
correct et ne sont pas cachés par le boîtier.
ill. B ill. a
1
1
4
7
7
5 5
6 6
verrouillage incorrect verrouillage correct
