2.5. ANSCHLUSS AN DEN RAUCHZUG
Der Anschluss an den Rauchzug ist ein sehr wichtiger Vorgang, der mit
größter Sorgfalt durchgeführt werden muss. Die Rauchabgang befindet
sich auf der Rückseite oder oberhalb des Kaminofens.
Die Montage des Rauchabgangsrohrs muss so durchgeführt werden,
dass die Dichtigkeit während des Betriebs bei Unterdruck gewährleistet
wird und die Bildung und die Zufuhr von Kondenswasser zum
Kaminofen vermieden werden.
Eventuelle Vorrichtungen für die manuelle Einstellung des Zugs, die sich
im Rohr befinden, dürfen den Innenquerschnitt der Führung nicht
hermetisch abschließen. Diese Sperrventile müssen mit einem
Mechanismus ausgestattet sein, das nicht die vollkommene Schließung
des Ventils zulässt. Die Mindestoberfläche der Sicherheitsöffnung muss
3 % des Durchzugsquerschnitts betragen und darf nicht kleiner als 10
cm² sein. Verfügt das Rauchabgangsrohr über einen waagrecht
verlaufenden Abschnitt, muss dieser eine Mindestneigung von 3-5 %
aufweisen (3-5 cm je Meter).
Der waagrecht verlaufende, geneigte Teil darf nicht länger als
2 lfd. M. sein.
Der Einsatz von flexiblen Rohren oder Rohren aus
Asbestzement ist nicht erlaubt. Das
Rauchabgangsrohr darf nicht Räume durchqueren, in
denen die Installation von Verbrennungsgeräten
verboten ist. Der Einsatz von Rohren mit
Gegenneigung ist verboten.
2.6. ANSCHLUSS DES KAMINOFENS AN DEN
RAUCHZUG
Das Rauchabgangsrohr wurde werkseitig von MCZ so angeordnet, dass
der Rauchabzug aus dem Kaminofen nach oben erfolgt.
Es besteht die Möglichkeit, den Rauch an der Rückseite des Kaminofens
austreten zu lassen, indem das Rauchabgangsrohr um 180° gedreht
wird; hierzu die zwei Schrauben ausdrehen und den Ausschnitt an der
Rückseite des Kaminofens ausbrechen.
In beiden Fällen ist es obligatorisch, den beiliegenden Strang zu
nehmen, zu verbinden und zwischen Rauchabzugsstutzen und Rohr
einzufügen, damit der Austritt von Rauch bei verschmutztem oder
verstopftem Rauchzug vermieden wird.

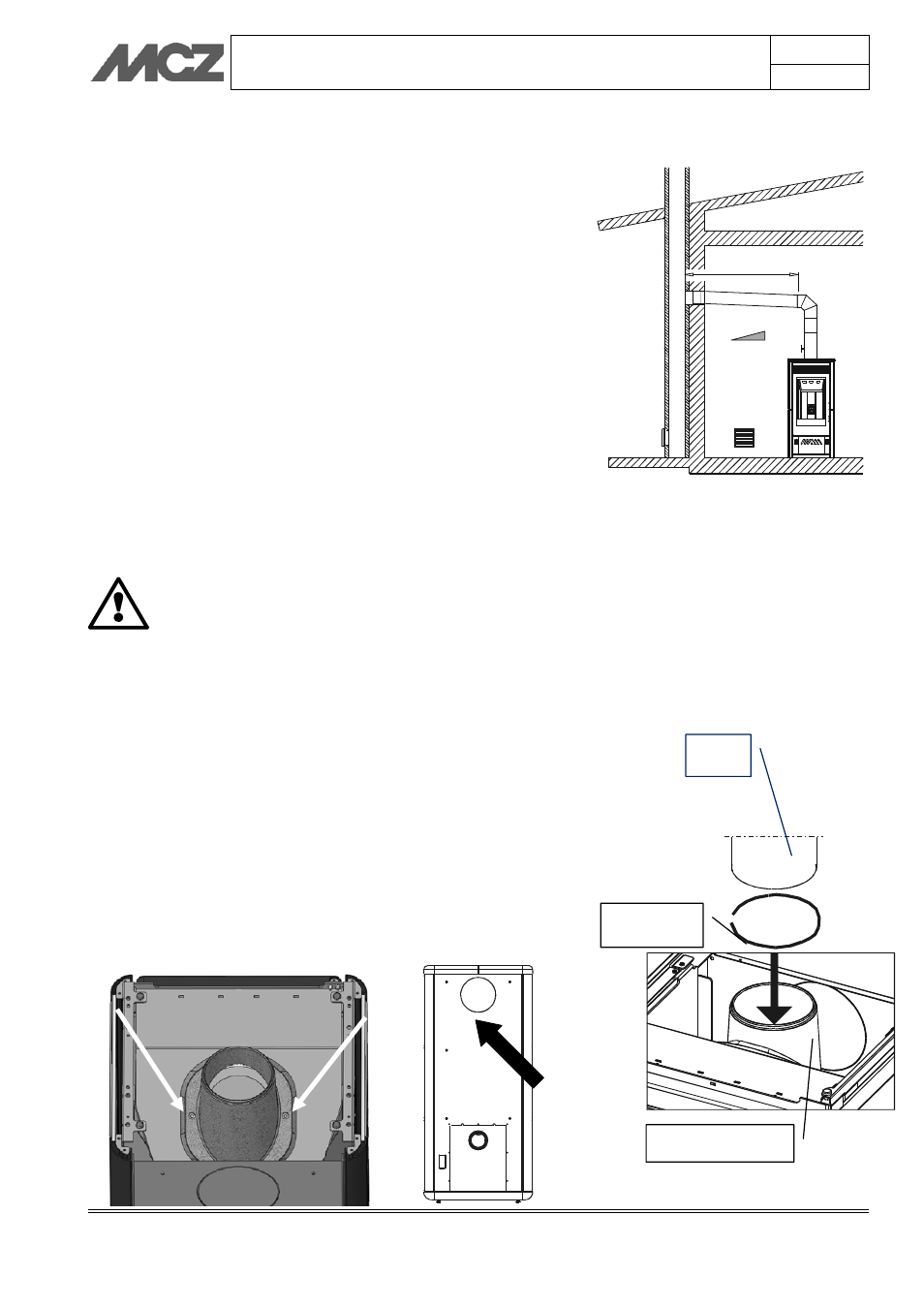

Beispiel eines Anschlusses an den Rauchzug
MAX 2 mt.
3 - 5 %
ROHR
RAUCHABZUGSST
STRANG
