Kapitel 4
INSTALLATIONS- UND BEDIENUNGSANLEITUNG
S.
20
Installation und montage Technischer Dienst - MCZ GROUP S.p.A. vorbehaltene Rechte - Nachdruck
verboten
4.4. MONTAGE DER SEITLICHEN
KERAMIKVERKLEIDUNGEN UND DER OBEREN
ABDECKPLATTE AUS KERAMIK

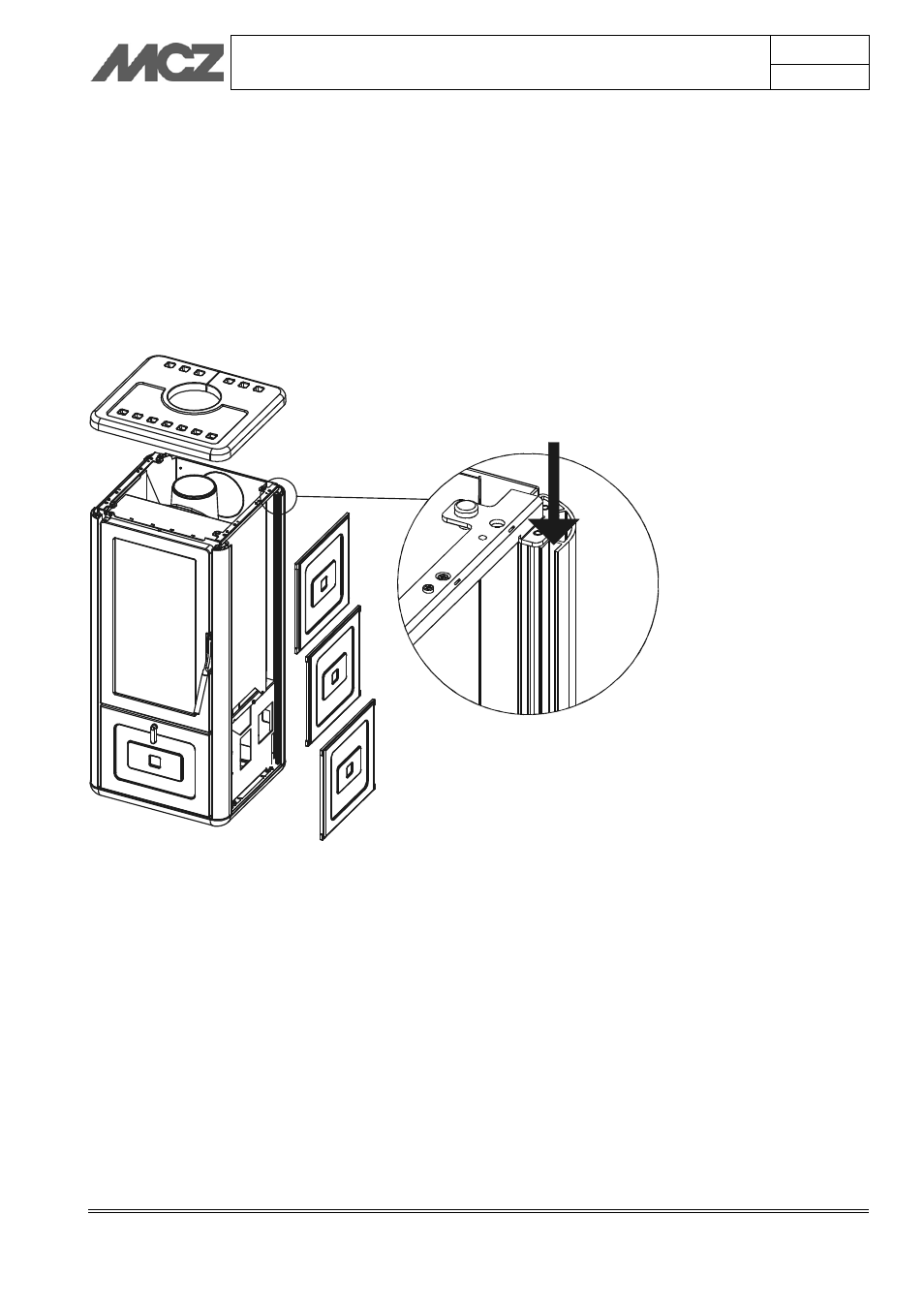

Die drei seitlichen Keramikplatten (I-H-G) von oben nach unten auf
den durch den Pfeil ausgewiesenen Führungen der Profile einfügen. Es
empfiehlt sich, am oberen und unteren Ende der Keramikplatte kleine
Filzstücke anzubringen. Den gleichen Vorgang auf der anderen Seite
des Kaminofens ausführen.
L
I
H
G
Nach der Montage der zwei seitlichen Keramikverkleidungen die obere
Abdeckplatte L positionieren, indem sie einfach auf die vorgesehenen
Gummistücke auf dem Kaminofen gesetzt wird.
