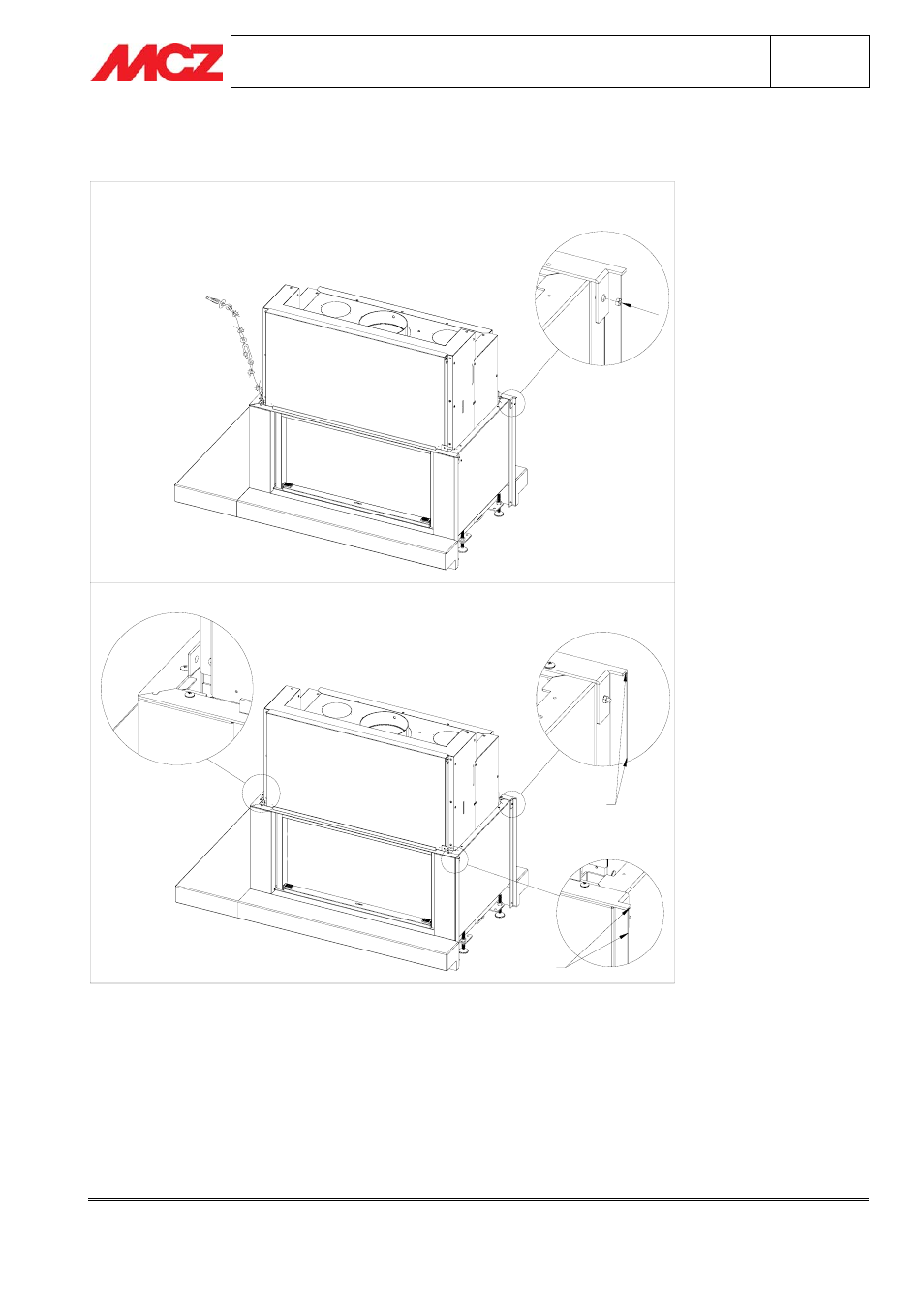

Den Zapfen des
vertikalen Profils in das Loch der Lasche des frontalen Profils einführen. Das vertikale Profil zu
der
Verkleidungs-seite schieben, und diese Position mit einer Mutter M4 (im Lieferumfang) blockieren.
A FILO
A FILO
Das
frontale Profil muss mit dem vertikalen Profil bündig abschließen und im seitlichen Profil (das eigens dafür
geformt ist) einrasten.
Die Montage der Verkleidung Gaudí endet mit der Verankerung des
seitlichen Profils und damit der gesamten
Struktur, auf der die vor Ort gefertigte Abzugshaube aufliegt, an der Zimmerdecke.
Die Profile mit den mitgelieferten 2 Stahlzugstangen anhängen. Letztere so senkrecht wie möglich an der
Zimmerdecke verankern (dabei das Gewicht der Abzugshaube bedenken und darauf achten, dass die
Verankerung fest ist) und die Spannung mit dem entsprechenden Spanner einstellen.
