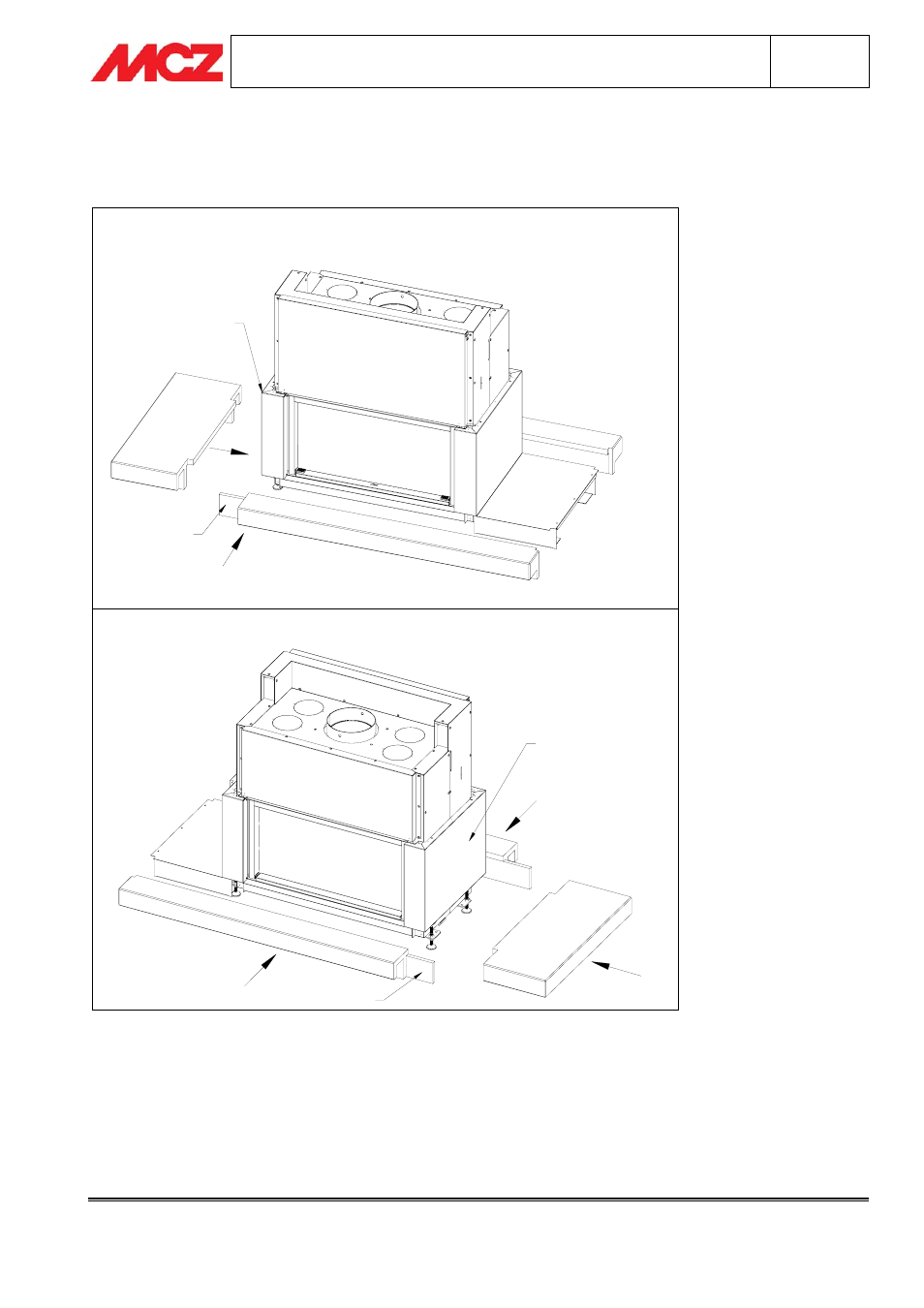

3.12. PHASE 7 “GAUDÍ MIT HOLZSTAURAUM” – MONTAGE DER BRENNEBENE
(elemente 5, 6 und 7)
LATO CARICAMENTO FORMA PUROB95
LATO SERVIZIO FORMA PUROB95
SUPPORTO
NON A VISTA
SPALLA
RIVESTIMENTO
A VISTA
SUPPORTO
NON A VISTA
SPALLA
RIVESTIMENTO
A VISTA
Bevor zur effektiven Montage der Brennebene übergegangen wird, wird empfohlen, zuerst eine Trockenprobe zu
machen und erst dann die Endinstallation vorzunehmen. Wenn nötig, die Höhe des Kompaktofens mit Hilfe der
Füße des Forma Puro B95 millimetergenau regulieren.
Die beiden
Seitenelemente (RE. und LI.) der Brennebene unter die Randabdeckprofile und unter das Unterteildes
Holzstauraums stellen (in der in der Abbildung gezeigten Richtung): Deren Position so korrigieren, dass der vorne
herausragende Teil zursichtbaren
Verkleidungs-seite ausgerichtet ist. Wenn nötig, die beiden Elemente
vorübergehend mit beweglichen Stützen halten. Die
Randabdeckprofile und das Holzstauraum-unterteil müssen
auf der Brennebene aufliegen.
