3.5. PHASE 4 - MONTAGE DER BRENNEBENE (element 2)
ANMERKUNG: MIT ALLEN TEILE AUS EDELSTAHL VORSICHTIG UMGEHEN, UM IRREPARABLE
KERBEN ODER KRATZER ZU VERMEIDEN.
ANMERKUNG: DIE BRENNEBENE DER VERKLEIDUNG GUTTUSO (SOWOHL IN DER EDELSTAHL-
AUSFÜHRUNG WIE AUCH IN DER AUSFÜHRUNG AUS NATURSTEIN PIASENTINA) MUSS BEI DER
MONTAGE ABGESTÜTZT WERDEN, DA DAS GEWICHT DES SICHTBAREN TEILS DIE EBENE ZUM
KIPPEN BRINGT. ES WIRD DRINGEND EMPFOHLEN, VORÜBERGEHEND STÜTZEN UNTER DER
BRENNEBENE ANZUBRINGEN, BIS DIESE BEFESTIGT IST.

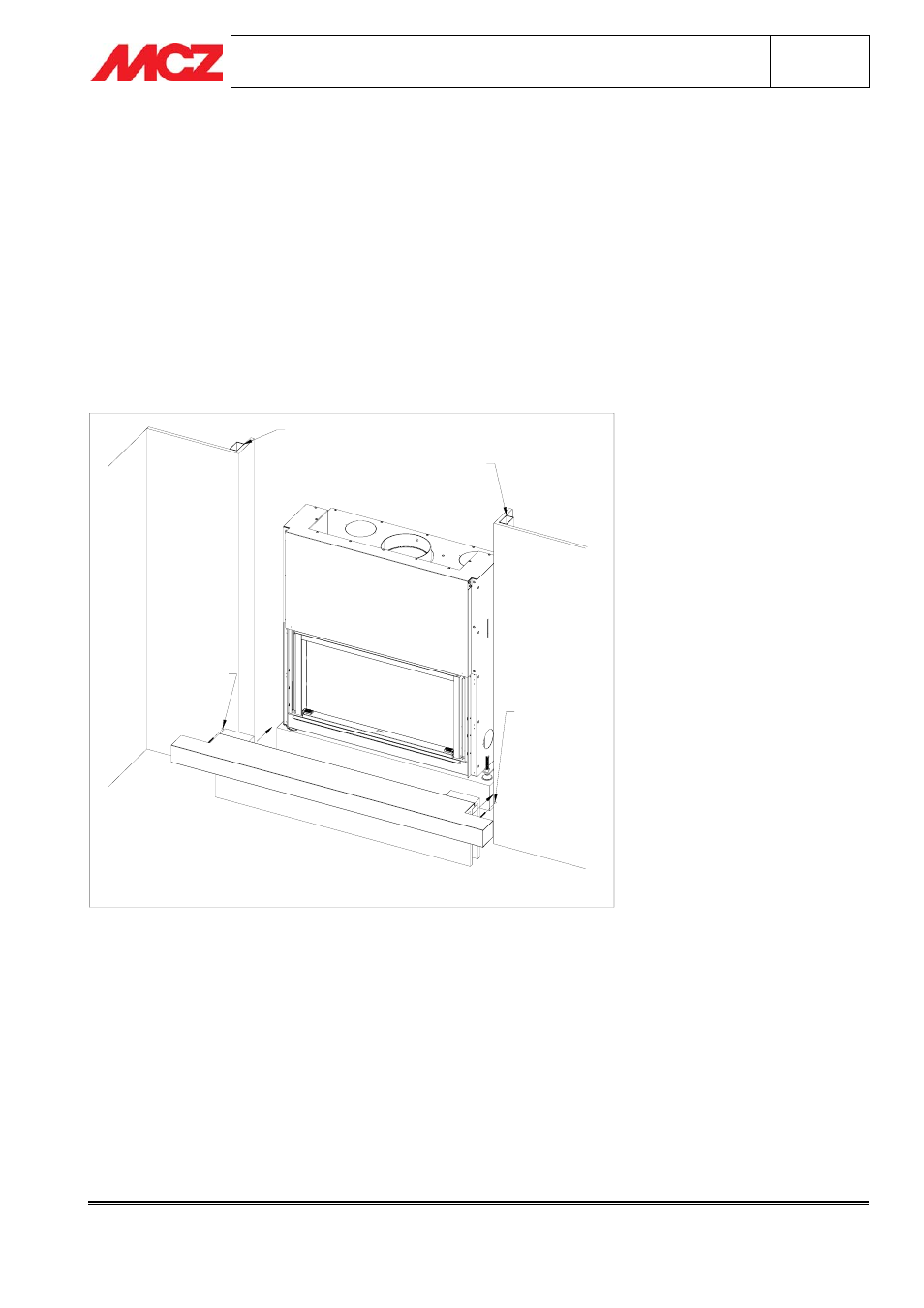

Die Brennebene (Element 2) an die Zwischenwand heranführen: In diese auf Höhe der gewindegeschnittenen
Stäbe (D. 6 mm) auf der Rückseite der Brennebene Löcher bohren.
FORO PER
BARRA
FILETT.
FORO PER
BARRA FILETT.
MONTANTI
IN ACCIAIO
MONTANTI
IN ACCIAIO
Die Brennebene ganz an die Zwischenwand schieben. Dabei die gewindegeschnittenen Stäbe in die soeben
gebohrten Löcher führen. Die Brennebene mit den mitgelieferten Muttern (Edelstahlmuttern M6) befestigen. Für
mehr Sicherheit wird empfohlen, pro gewindegeschnittenem Stab 2 Muttern zu verwenden (Mutter und
Gegenmutter).
Nach Beendigung der Montage die vorübergehenden Stützen entfernen.
