INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Kapitel 3
GUTTUSO
Seite
13
Kapitel 3
Technischer Kundendienst - Alle Rechte von MCZ Spa vorbehalten
Vervielfältigung verboten

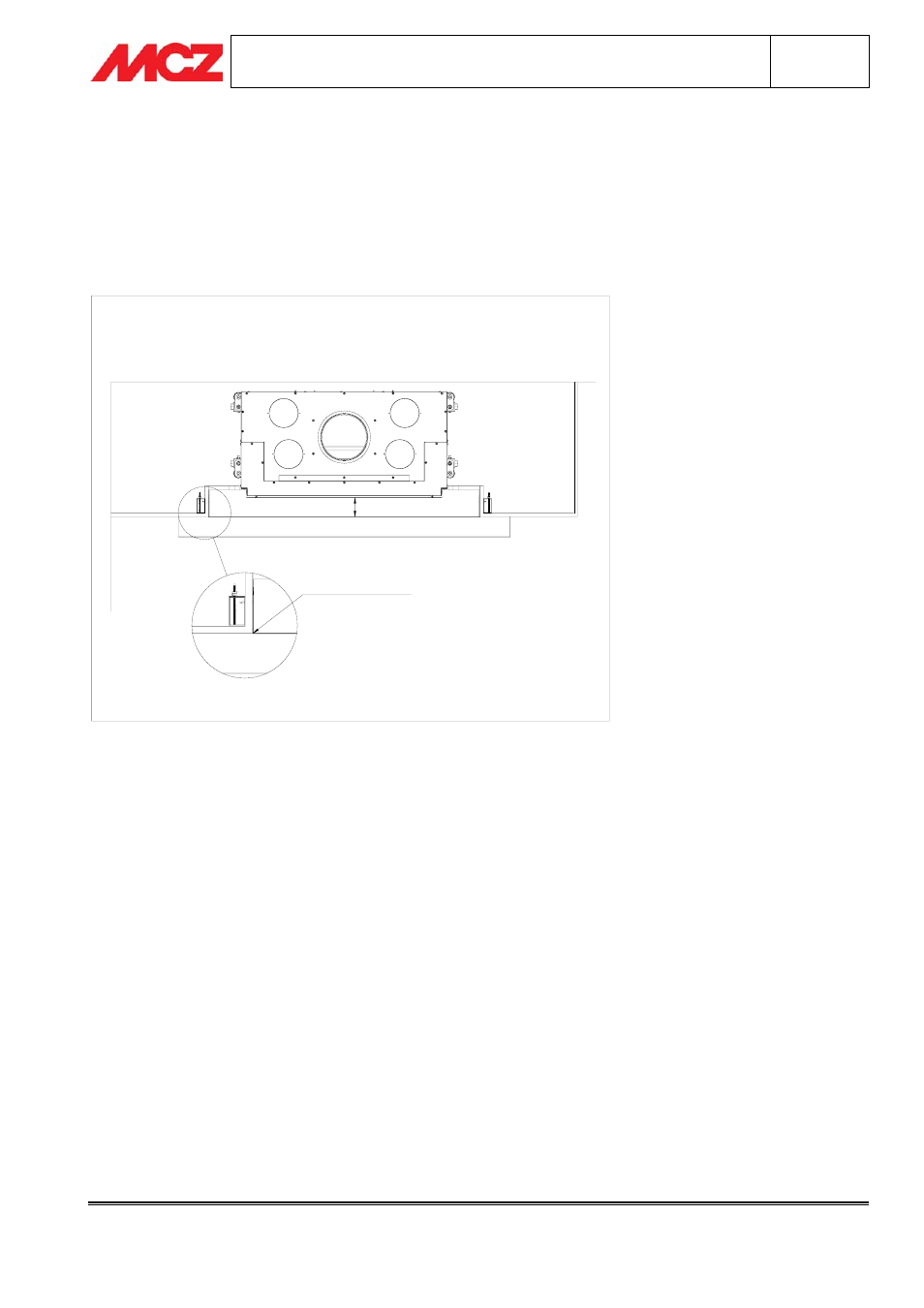

3.7. PHASE 6 - MONTAGE DER ABZUGSHAUBENHALTERUNG (element 4)
Die Abzugshaubenhalterung (Element 3) auf die Seiten setzen (Element 2) und sicherstellen, dass sie sich mit der
Verkleidung auf einer Ebene befindet. Die Abzugshaubenhalterung so weit in Richtung Heizkamin schieben, dass
die Innenfläche der sichtbaren Biegung bündig mit der Zwischenwand abschließt (siehe Zeichnung). Die
Abzugshaubenhalterung mit den beiliegenden 4 Schrauben für Gipskarton 3.9x35 befestigen. Die äußerste
Schraube ist gegenüber des Metallprofils zum Schutz der Kante der Zwischenwand, die innerste Schraube am
Stahlträger. Bei Bedarf kann ein drittes Bohrloch zur Montage der Abzugshaubenhalterung angefertigt werden
(siehe Zeichnung).
MURO PERIMETRALE
MUR
O
PERIM
ETRAL
E
SUPERFICIE INTERNA
SUPPORTO CAPPA
A FILO CON
CONTROPARETE
98
ANMERKUNG: Die Abzugshaubenhalterung ist tief genug, damit sowohl die Abzugshaube als auch
ein Paneel aus Isoliermaterial darin Platz haben. Der Gesamtnutzraum beträgt 98 mm.
3.8. PHASE 7 – VOR ORT GEFERTIGTE TEILE: ABZUGSHAUBE UND SOCKEL
Nachdem die Abzugshaubenhalterung befestigt ist, kann die Abzugshaube aus feuerfestem Material gefertigt
werden. Es wird dringend empfohlen, die Abzugshaube des Heizkamins Forma Puro95 zu isolieren.
Bei der Ausführung Guttuso Edelstahl muss der Sockel der Brennebene möglichst mit demselben Material der
Zwischenwand abgedeckt werden. Nach Beendigung der Arbeiten muss die Brennebene an der Verkleidung
hängen und aus der Wand herausragen.
Bei der Ausführung Guttuso Naturstein Piasentina ist der Sockel der Brennebene bereits so fertig gestellt, dass er
sichtbar bleibt. Dennoch besteht auch bei diesem Modell die Möglichkeit, einen Sockel vor Ort zu fertigen (wie für
die Edelstahl-Ausführung), damit nur die hängende Brennebene sichtbar bleibt.
