3.10. PHASE 9 - MONTAGE DES VORDEREN PROFILS (element 6)

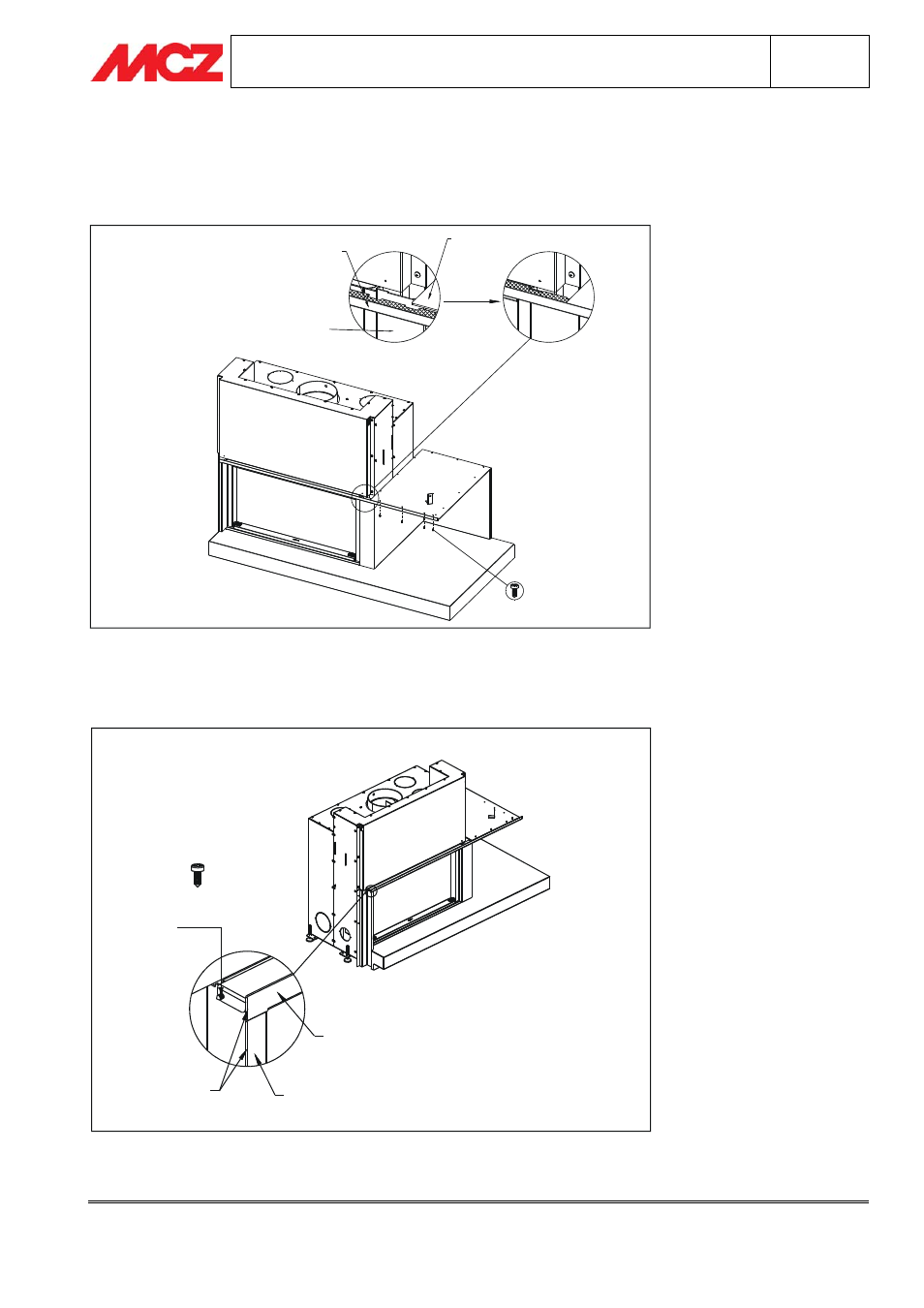

Das vordere Profil wird an der Kappe und am Wandprofil befestigt. Es ist außerdem so geformt, dass es in die
Seite des Heizkamins (Element 2) gesteckt werden kann, was die Montage lenkt und erleichtert.
CAPPELLO
PROFILO
FRONTALE
SPALLA
TERMOCAMINO
Es wird empfohlen, das vordere Profil zuerst mit den 4 Schrauben PH-AB 3.5x9.5 an der Kappe und danach am
Wandprofil zu befestigen.
PROFILO
FRONTALE
PROFILO
PARETE
A FILO
VITE PH-HB
3.5X9.5
Nach der Montage muss das vordere Profil fest an der Struktur sitzen.
