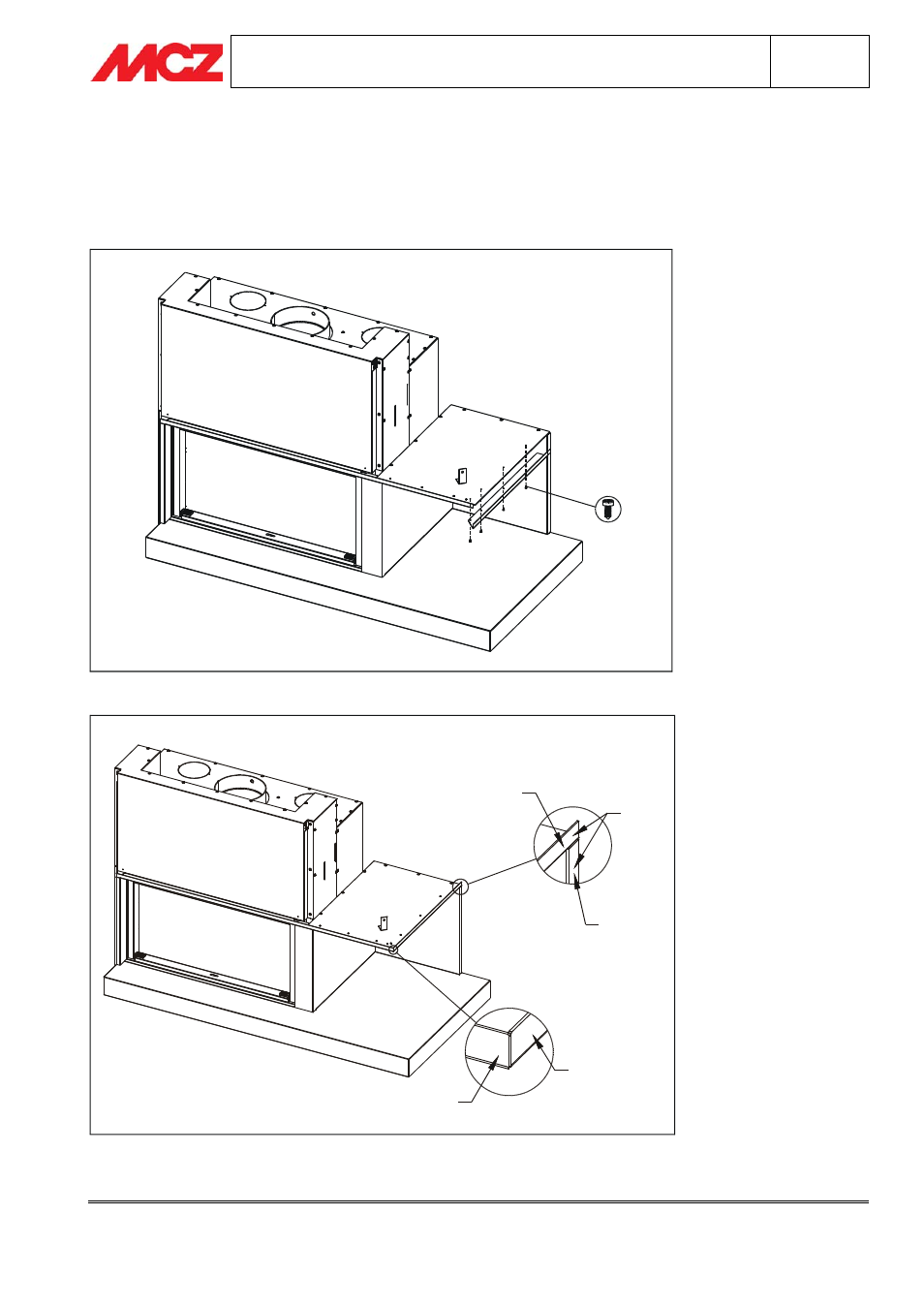

3.11. PHASE 10 - MONTAGE DES SEITLICHEN PROFILS (element 7)
Das seitliche Profil wird an der Kappe (Element 4) befestigt, schließt den Eckkamin zum vorderen Profil und passt
sich an die Rückwand an, während es mit der Wandseite (Element 3) bündig abschließt.
Bei der Montage 4 Schrauben PH-AB 3.5X9.5 verwenden.
PROFILO
LATERALE
A FILO
SPALLA
PARETE
PROFILO
LATERALE
PROFILO
FRONTALE
Nach der Montage muss das seitliche Profil fest an der Struktur sitzen.
