ROCKINGER RO 850 B - Handbuch (Seite 13)

ROCKINGER
Member of JOST-World
02.2013
ZDE 199W1223D
13
RO  850B
|
RO  860B
|
RO  873B
Montage
Der Einbau erfolgt in umgekehrter Reihenfol-
ge. Dabei sind folgende Tätigkeiten beson-
ders zu beachten:

Verschlissenen und beschädigte Teile
erneuern; Kapitel 5.2 Verschleißgrenzen
und 5.1 Ersatzteile
 Alle Teile gründlich reinigen und mit
Mehrzweckfett vorfetten
 Neuen Federhalter verwenden und mit
neuen Nieten von außen vernieten
 Leichtgängigkeit des Rastbolzens in der
Lösehebelbohrung durch Eindrücken
prüfen, ggf. reinigen und fetten
 Beim Einsetzen des Lösehebelsatzes
darauf achten, dass die Steuerscheibe
[12C] auf der angefrästen Planfläche im
Automatikgehäuse auffliegt. Die Nase
der Steuerscheibe [11Pfeil] muss für die
Druckfeder [12D] nach oben stehen
 Neue Spannstifte verwenden
 Sicheren Sitz der Druckfeder [12D] nach
dem Einsetzen überprüfen
 Leichtgängigkeit der Steuerscheibe nach
dem Einsetzen prüfen
 Kupplungsautomatik nur in geöffneter
Stellung fetten. Überfettung vermeiden!
Kapitel 5.3 Schmieranweisung
 Anziehdrehmomente beachten
 nach Montage aller Teile kupplung auf
Funktion prüfen; kapitel 4.2
ScHMieRMiTTel:
– Mehrzweckschmierfett RenoliT MP
AnzieHdReHMoMenTe:
– Abstützdeckel an
kupplungskörper: . . . . . . . . . . . 25 nm
A
B
C
D

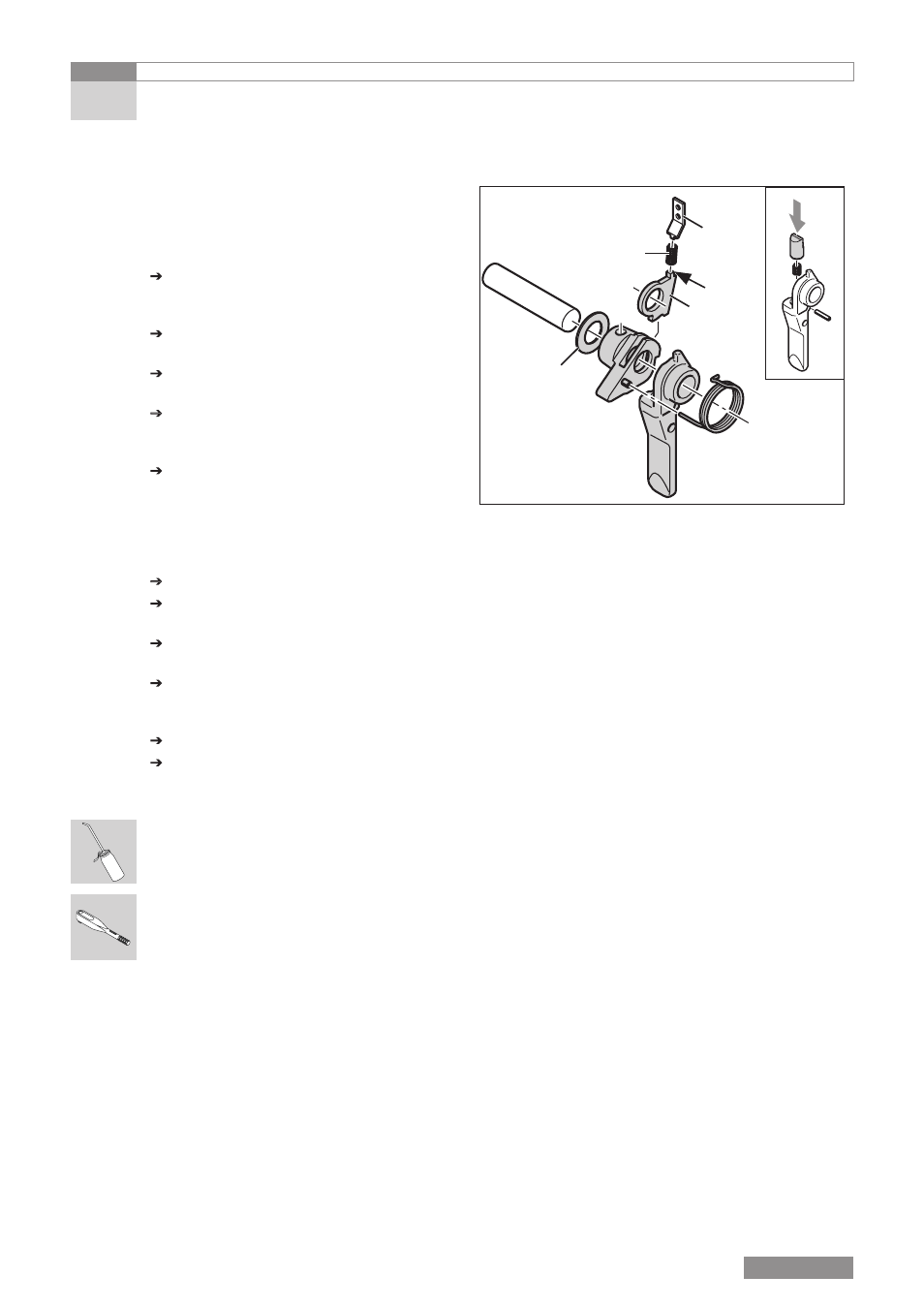

[12] A Zentrierscheiben
B Lösehebel (mit Rastbolzen und Feder in Bohrung)
C Steuerscheibe
D Druckfeder
E Federhalter
4 Reparaturarbeiten
4.1 Kupplungsautomatik
E
