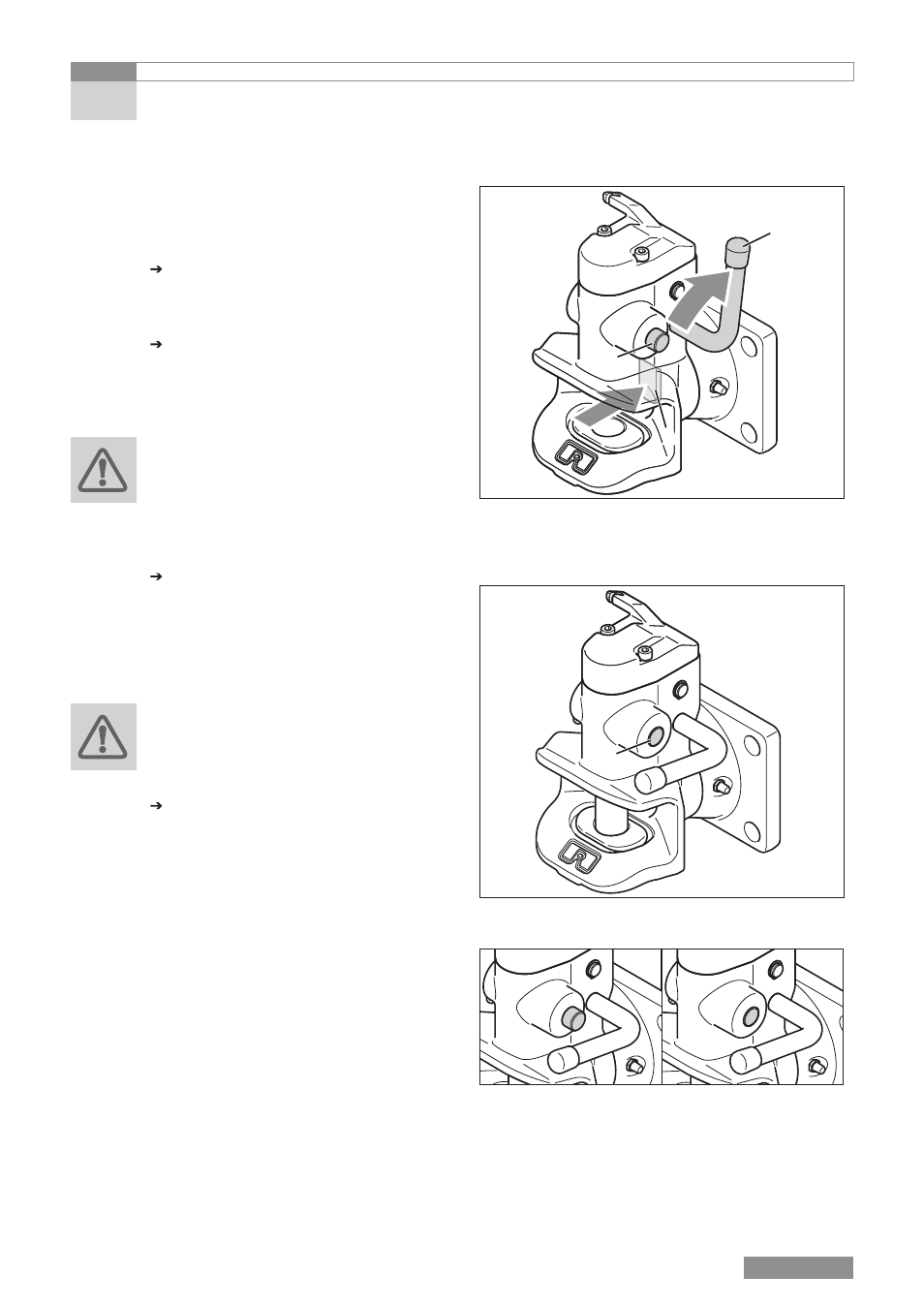

Funktionsprüfung
Vorgehensweise
Zum Öffnen der Kupplung:

Lösehebel [13A] mit geeignetem Werk-
zeug in der Gehäusevertiefung festhal-
ten, gleichzeitig den Handhebel [13B] bis
zum Einrasten nach oben drücken
 Lösehebel freigeben: dabei muss ein
Klickgeräusch hörbar sein
– Die Kupplung ist geöffnet. Der Siche-
rungsstift [13C] muss jetzt ca. 14mm
hervorstehen.
WARnung!
Verletzungsgefahr! kupplungsbolzen und
Handhebel stehen jetzt unter Federspan-
nung! nicht mit der Hand in den Bereich
des kupplungsbolzens oder des Handhe-
bels fassen!
Zum Schließen der Kupplung:

Den hervorstehenden Lösehebel mit
geeignetem Werkzeug, außerhalb des
Schließbereiches des Kupplungsbolzens,
in die Gehäusevertiefung drücken
– Die Kupplung ist geschlossen. Der
Sicherungsstift [14A] darf nicht mehr
hervorstehen.
WARnung!
Steht der Sicherungsstift bei geschlossener
kupplung hervor [15] darf nicht im Anhän-
gerbetrieb gefahren werden - es besteht
unfallgefahr. evtl. Abhilfemaßnahmen:

siehe Kapitel 2 Mögliche Störungen der
Kupplung
4.2 Funktionsprüfung Kupplungsautomatik
4 Reparaturarbeiten
[14] A Sicherungsstift
[15] Falsch [16] O.K.
B
C
A
Sicherungsstift bei geschlossener Kupplung
