Solar-Log WEB benutzen
7�3�3 Tagesübersicht
Öffnen Sie den Browser und klicken Sie auf das Lesezeichen Ihrer Anlage.
•
Gegebenenfalls müssen Sie sich anmelden.
•
Die Detailübersicht Ihrer Anlage wird angezeigt.
Wählen Sie die Grafik in der linken Navigationsleiste.
•
Die Tagesübersicht der Anlage wird angezeigt.

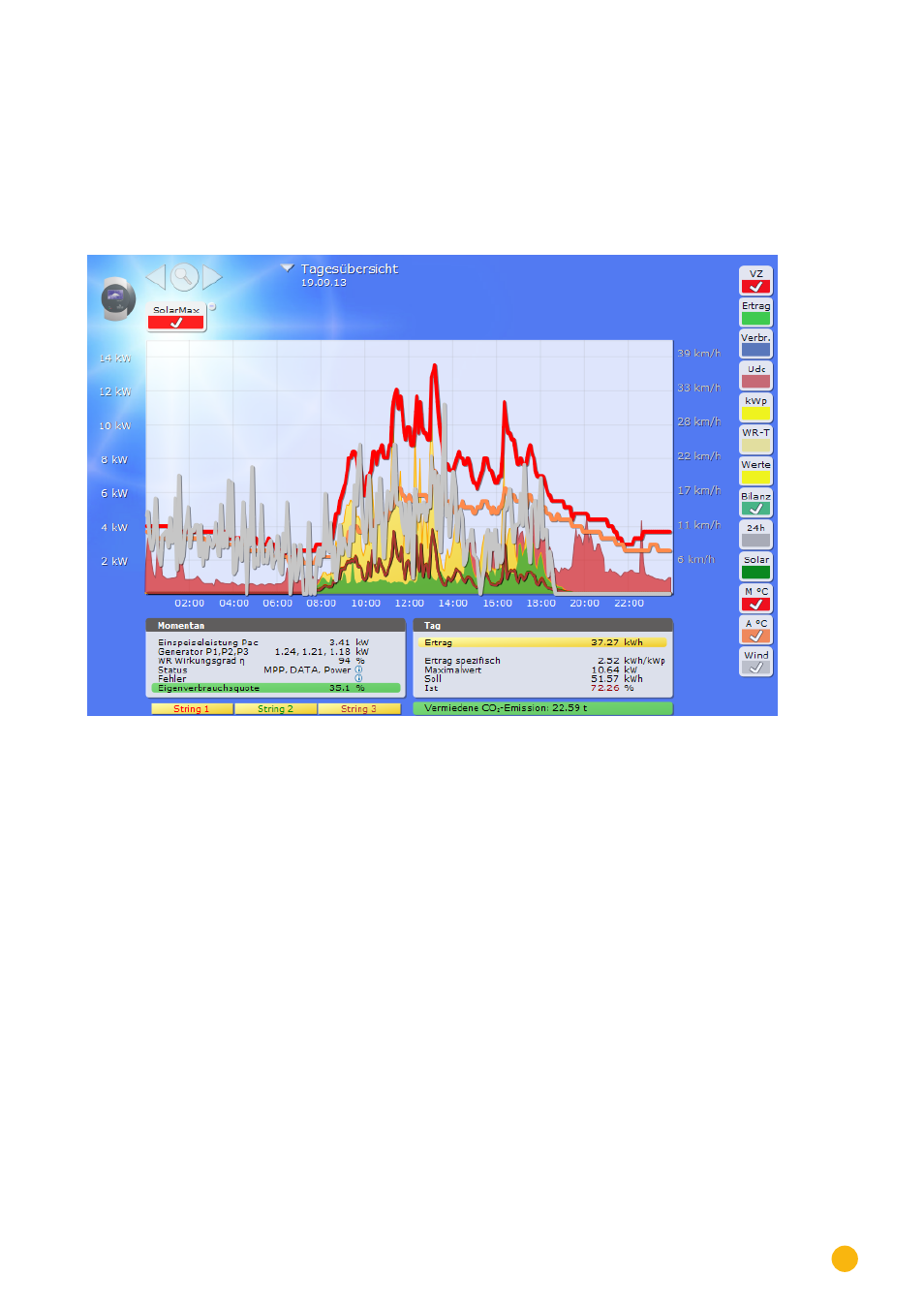

Abb.: Tageskurve mit zusätzlichen Werten
Die Tageserträge werden in einem Kurvendiagramm dargestellt. Die dunkelgrüne Linie zeigt den Tages-
Sollertrag an.
Beim Überstreichen der Kurven mit der Maus werden Ihnen die entsprechenden Werte angezeigt.
Schaltflächen der Tagesübersicht
•
Ertrag: Ertragslinie, über die die Ertragsentwicklung verfolgt werden kann. Zusätzlich wird eine
dunkelgrüne Linie als Soll-Tagessumme dargestellt.
•
Udc: Generatorspannung. Um die Spannung der einzelnen Strings anzuzeigen, darf nur ein Wech-
selrichter ausgewählt sein.
•
kWp: Umstellung der Skalierung von der „Leistung in Watt“ nach „Leistung in kW/kWp“. Dadurch
werden alle Kurven bezüglich ihrer spezifischen Leistung vergleichbar. Ebenso können nachlassen-
de Modulleistungen erkannt werden.
•
24h: Darstellung der Leistung über 24 Stunden des Tages zur kompletten Anzeige des Stromver-
brauchs über den Tag
