Bedienung mit dem Webbrowser im eigenen Netzwerk
Lade-Historie 7 Tage
Unter dem Reiter
Lade-Historie 7 Tage
finden Sie ein 7-Tages-Diagramm mit folgenden Werten der letz-
ten 7 Tage:
•
Ladung
Der Ladungsverlauf der Batterie in Watt der letzten 7 Tage.
•
Entladung
Der Entladungsverlauf der Batterie in Watt der letzten 7 Tage.
•
Ladestand (%)
Der Ladestandsverlauf der Batterie in Prozent der letzten 7 Tage.
•
U (V)
Der Spannungsverlauf der Batterie in Volt der letzten 7 Tage.

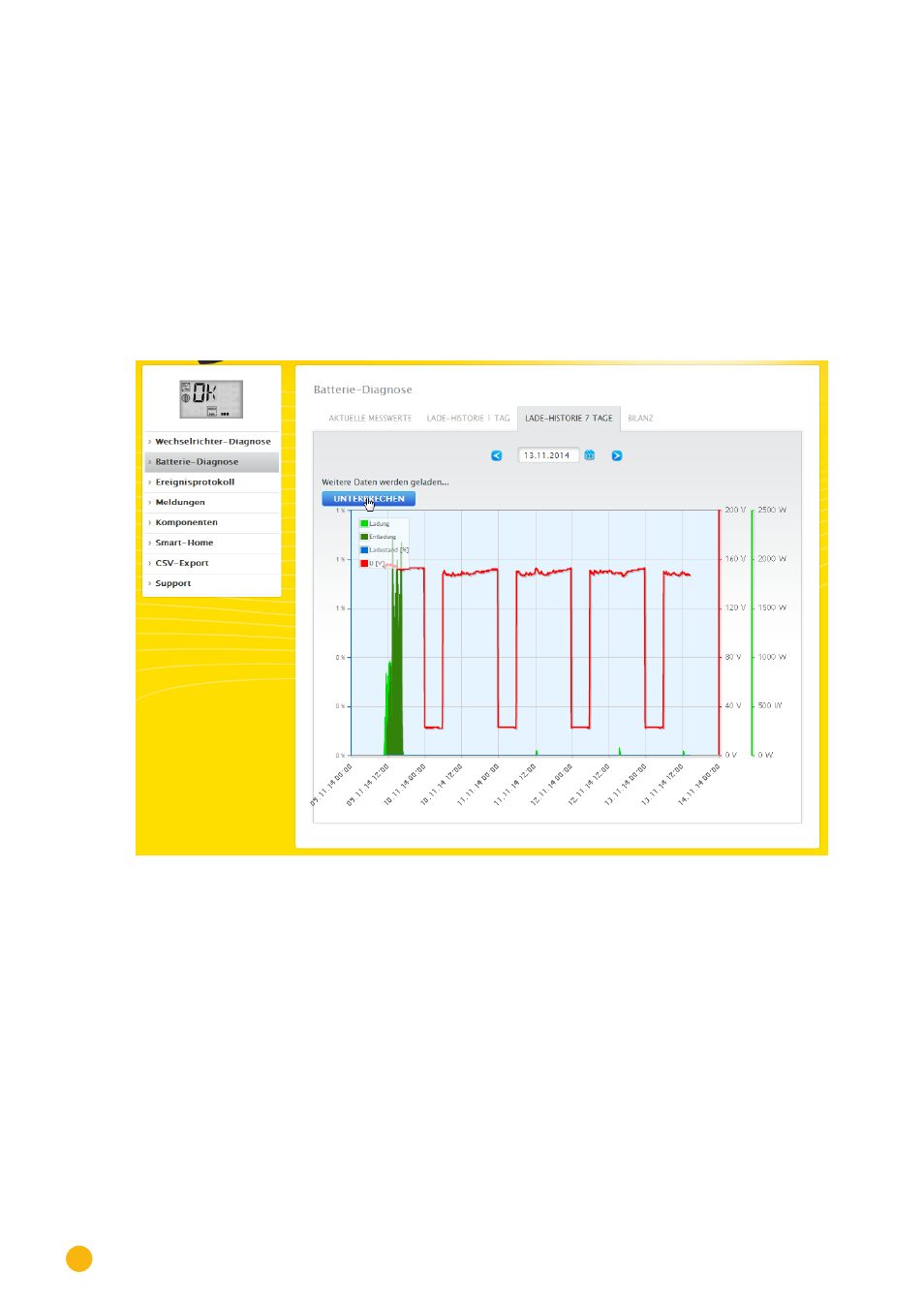

Abb.: Batterie-Diagnose - Lade Historie 7 Tage
Das Feld
Datum
bietet die Möglichkeit bestimmte 7 Tage Zyklen zur Ansicht auszuwählen. Zudem kann
über die Pfeiltasten im Datum vor- und zurückgeblättert werden.
Die einzelnen Werte, in der Legende links oben, lassen sich mittels Mausklick ein- und ausblenden.
Zudem kann über den Button
Unterbrechen
der Ladevorgang der Daten abgebrochen werden.
