Solare Datensysteme Solar-Log - Handbuch (Seite 122)

122
Solar-Log WEB benutzen
7�3�6 Gesamtübersicht
Wählen Sie die Übersicht über alle Jahre in der Navigation.

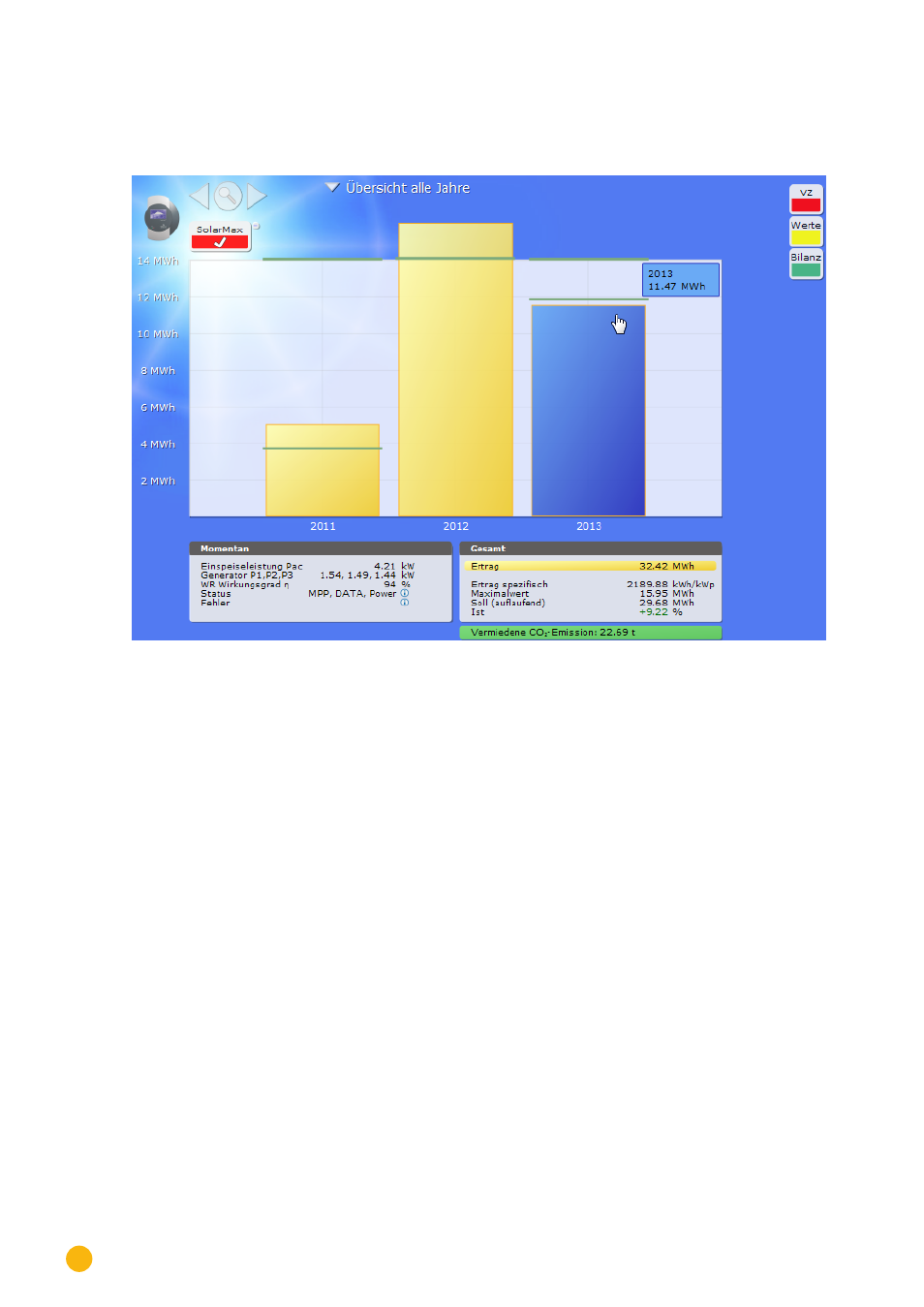

Abb.: Anlage C2 - Gesamtübersicht
Die einzelnen Jahreserträge werden als Summe in einem Balkendiagramm dargestellt. Die dunkelgrüne
Linie zeigt den Jahres-Sollertrag an. Dabei werden für das aktuelle Jahr zwei grüne Linien angezeigt:
•
Die obere Linie zeigt das Jahressoll.
•
Die untere Linie zeigt das bis zum aktuellen Tag aufgelaufene Jahressoll.
Bewegen Sie die Maus über einen Jahresbalken.
• Der jeweilige Jahresertrag wird angezeigt.
Klicken Sie auf einen einzelnen Balken:
•
Die entsprechende Jahresübersicht wird angezeigt.
Klicken Sie auf die Linienübersicht Jahre:
•
Die Liniendarstellung des Gesamtertrags wird angezeigt.
