Bedienung mit dem Webbrowser im eigenen Netzwerk
2�7�1 Tages-Bilanz
Unter dem Reiter Tag der Bilanz sehen Sie die Erzeugung, den Verbrauch und den Eigenverbrauch in einer
Tageskurve. Die Werte links oben in der Diagrammlegende, können jederzeit per Mausklick explizit an- und
abgewählt werden.
Im Diagramm werden unterschiedliche Werte in unterschiedlichen Einheiten angezeigt. Die jeweils verwen-
deten Einheiten und die dazugehörigen Farben werden in der Legende definiert.
Sie können sich den tageszeitlich erbrachten Wert anzeigen lassen, indem Sie mit dem Mauszeiger an der
Kurve entlang fahren.

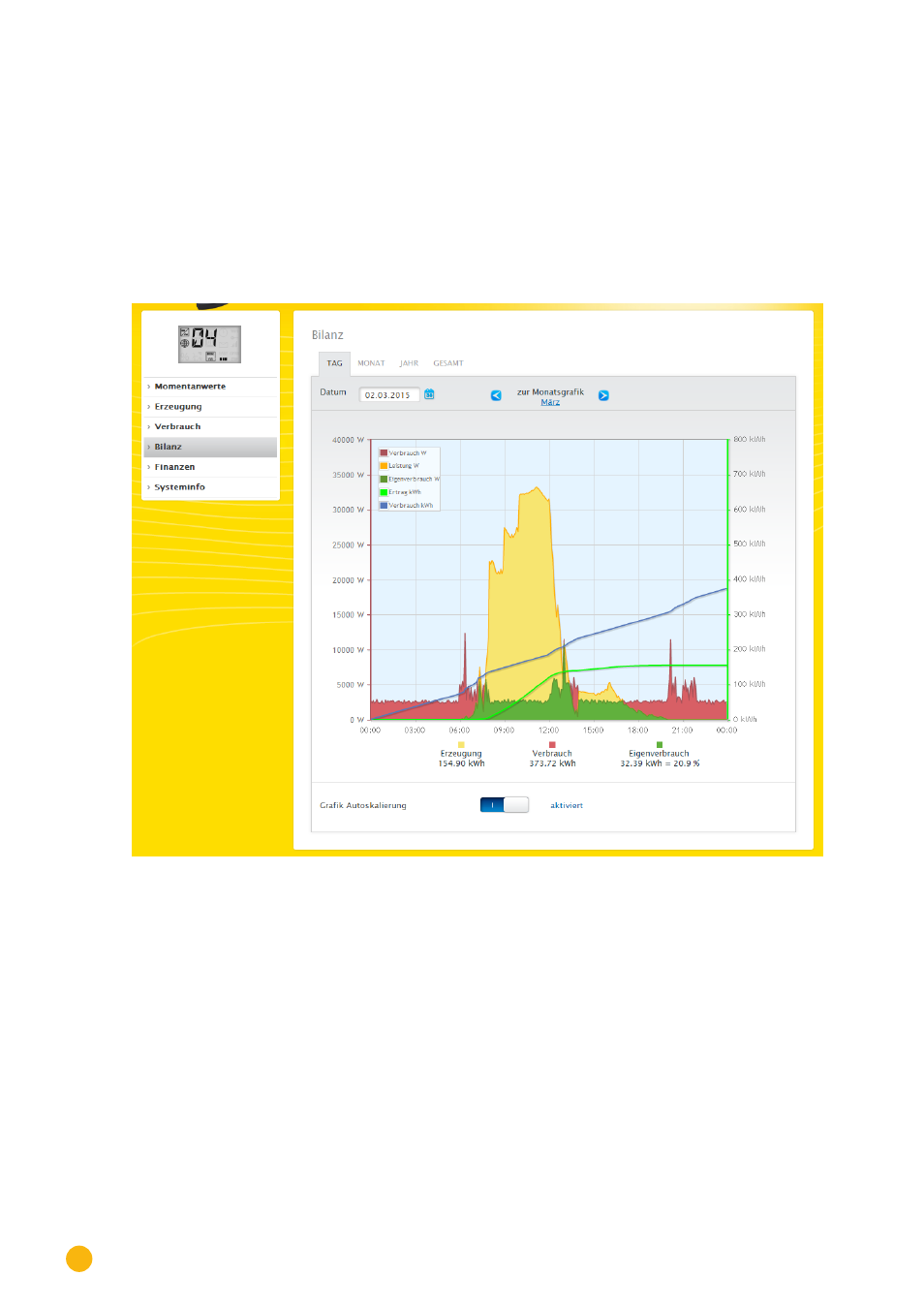

Abb.: Diagramm Tages-Bilanz mit aktivierter Autoskalierung
Bedeutung der farbigen Flächen in der Tageskurve:
Die grüne Fläche zeigt den durch PV Strom gedeckten Verbrauch. Die gelbe Fläche zeigt den PV Erzeu-
gungsüberschuss, die rote Fläche zeigt den nicht durch PV Strom gedeckten Verbrauch an.
Alternativ zur Darstellung Diagramm besteht noch die Möglichkeit den Darstellungsmodus Tabelle zu wäh-
len.
Bedeutung der farbigen Quadrate unterhalb der grafischen Darstellung in der Bilanz:
(siehe Abbildung Diagramm Tages-Bilanz)
•
Gelbes Quadrat - Erzeugung
•
Rotes Quadrat - Verbrauch (Gesamt = ungedeckt von Erzeugung (in Grafik rot) + gedeckt von
Produktion (in Grafik grün).
•
Grünes Quadrat - Eigenverbrauch (gedeckt von Produktion - in Grafik grün) mit Prozentangabe
(bezogen auf Erzeugung).
