DEUTSCH
31
D

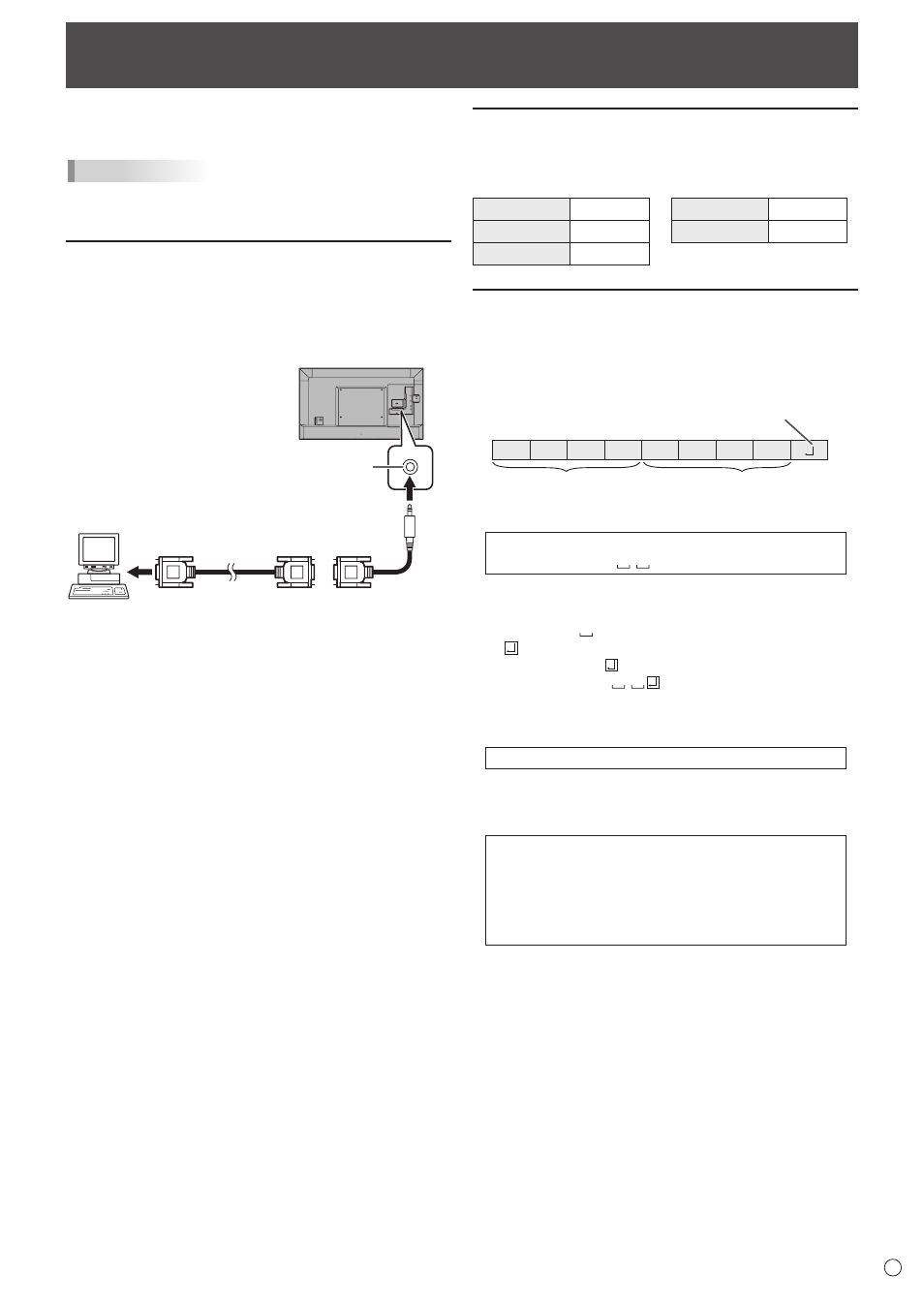

Steuerung des Monitors über einen PC (RS-232C)
Dieser Monitor kann über die RS-232C-Schnittstelle (COM-
Port) von einem PC aus gesteuert werden.
TIPPS
• Sie können RS-232C- und LAN-Steuerung nicht gleichzeitig
verwenden.
PC-Anschluss
Verbinden Sie den COM-Port am PC (RS-232C-Stecker) und
den CONTROL-Anschluss (RS-232C-Eingangsanschluss)
am Monitor über das RS-232C-Konvertierungskabel (im
Lieferumfang enthalten) und ein ungekreuztes RS-232-Kabel
(handelsübliche) miteinander.
Ungekreuztes
RS-232-Kabel
(handelsübliche)
RS232C-
Konvertierungskabel
(im Lieferumfang
enthalten)
Zu COM-Port
PC
CONTROL-Anschluss
(RS-232C-Eingangsanschluss)
Kommunikationseinstellungen
Stellen Sie die RS-232C-Kommunikationseinstellungen am
PC so ein, dass sie den Kommunikationseinstellungen des
Monitors entsprechen:
Baudrate 9600 bps Stopp-Bit 1 Bit
Datenlänge 8 Bit Flusskontrolle Keines
Paritätsbit Keines
Kommunikation
n Befehlsformat
Wenn ein Befehl vom PC zum Monitor gesendet wird, führt
der Monitor den empfangenen Befehl aus und sendet eine
entsprechende Antwortmeldung zurück an den PC.
C1 C2 C3 C4 P1 P2 P3 P4
Antwortcode
Befehlsfeld
(4 vorgeschriebene
alphanumerische Zeichen)
Parameterfeld
(String aus 4 Zeichen, bestehend
aus: 0-9, +, -, Leerzeichen, ?)
Beispiel: VOLM0030
VOLM 30
* Achten Sie darauf, 4 Zeichen für den Parameter
einzugeben. Füllen Sie den Befehl nötigenfalls mit
Leerzeichen (“ ”) auf.
(“ ” ist der Antwortcode (0D H oder 0A H ))
Falsch : VOLM30
Richtig : VOLM 30
Legen Sie bei der Eingabe eines negativen Wertes einen
dreistelligen numerischen Wert fest.
Beispiel: BLVL-005
Wenn ein Befehl den Buchstaben “R” für “Richtung” in der
“Steuerbefehlstabelle” auf Seite 33 enthält, kann der Istwert
mit einem “?” als Parameter zurückgegeben werden.
Beispiel:
VOLM ? ? ? ? ←
Vom PC zum Monitor
(Wie hoch ist die aktuelle
Lautstärkeeinstellung?).
30 ←
Vom Monitor zum PC (Aktuelle
Lautstärkeeinstellung: 30).
