Technische Daten
n

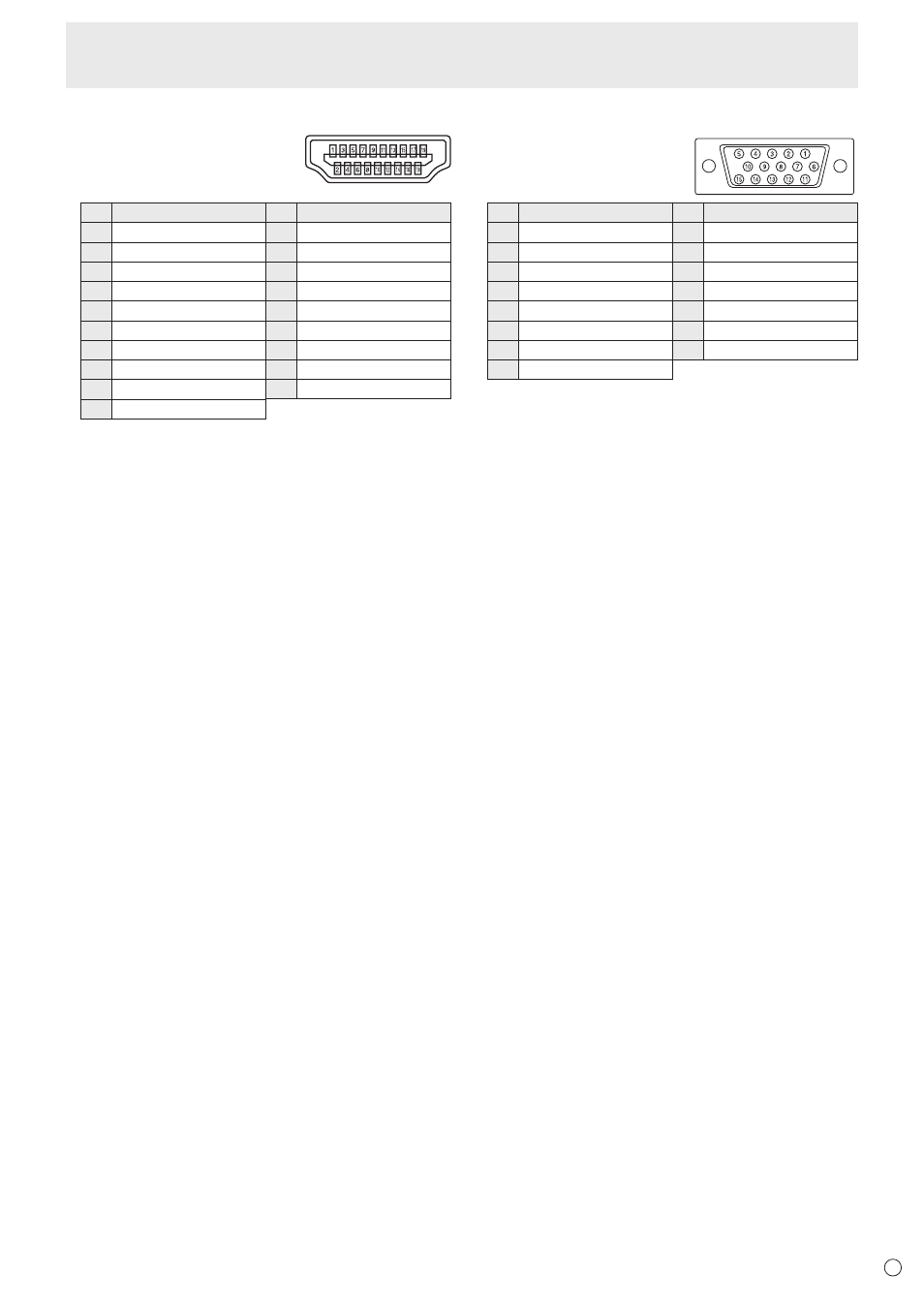

Anschlussbelegung HDMI-Eingänge
(HDMI TM -Stecker)
Nr. Funktion Nr. Funktion
1 TMDS Daten 2+ 11 TMDS Taktabschirmung
2 TMDS Daten 2 Abschirmung 12 TMDS-Takt-
3 TMDS Daten 2-
13 CEC
4 TMDS Daten 1+ 14 N.C.
5 TMDS Daten 1 Abschirmung 15 SCL
6 TMDS Daten 1-
16 SDA
7 TMDS Daten 0+ 17 DDC/CEC GND
8 TMDS Daten 0 Abschirmung 18 +5V
9 TMDS Daten 0-
19 Hot Plug-Erkennung
10 TMDS-Takt+
n
Anschlussbelegung PC D-sub-Eingang
(Mini D-sub 15-polig)
Nr. Funktion Nr. Funktion
1 Roter Videosignaleingang 9 +5V
2 Grüner Videosignaleingang 10 GND
3 Blauer Videosignaleingang 11 N.C.
4 N.C.
12 DDC-Daten
5 GND 13 Hsync Signaleingang
6 GND für rotes Videosignal 14 Vsync Signaleingang
7 GND für grünes Videosignal 15 DDC-Takt
8 GND für blaues Videosignal
