11
DEUTSCH

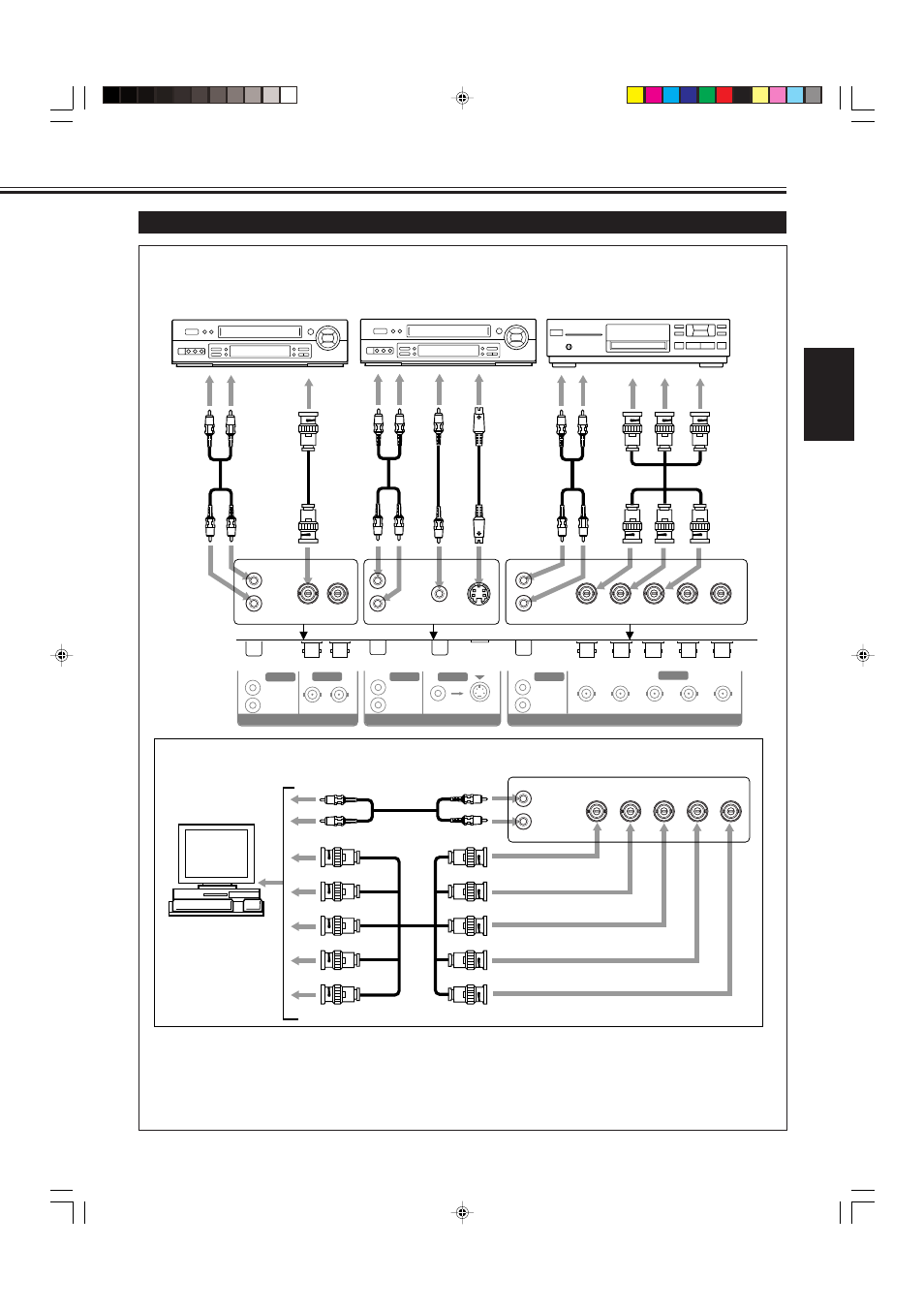

Anschlüsse Diagramm
VIDEO A
VIDEO
IN OUT
AUDIO
L/MONO
R
VIDEO B
AUDIO
L/MONO
R
VIDEO
IN Y/C IN
COMPONENT/RGB B
VIDEO
Y/G Pb/B Pr/R HD/Cs VD
AUDIO
L/MONO
R
AV-Anschlüsse
Videorecorder 1
(wird als Wiedergabequelle verwendet)
Videorecorder 2
(wird als Wiedergabequelle verwendet)
DVD-Spieler usw.
(wird als Wiedergabequelle verwendet)
Zu Videoausgang Zu A
udioausgang
Zu Videoausgang Zu A
udioausgang
Zu A
udioausgang
Zu Videoausgang Zu S-Videoausgang
Zu HD/Cs-Ausgang
Zu R-Ausgang
Zu B-Ausgang
Zu G-Ausgang
Zu VD-Ausgang
Zu Audioausgang
PC
(wird als
Wiedergabequelle
verwendet)
Hinweise:
• Sie können einen weiteren Videorecorder oder Monitor am Anschluß VIDEO A OUT anschließen. Wenn Sie jedoch
einen Videorecorder mit den Anschlüssen VIDEO A verbinden, dürfen die beiden Anschlüsse IN und OUT nicht mit
demselben Videorecorder verbunden sein.
• Wenn Sie einen Videorecorder mit den Anschlüssen VIDEO B verbinden, können Sie entweder die Video- oder die
S-Videoanschlüsse verwenden. Werden beide Anschlüsse verwendet, hat der S-Videoanschluß Priorität.
Beim Anschluss eines weiteren PC am COMPONENT/RGB B-Anschluss, wählen Sie für „COMPO./RGB B“ die
Einstellung „RGB B“ (siehe Seite 20).
