13
DEUTSCH

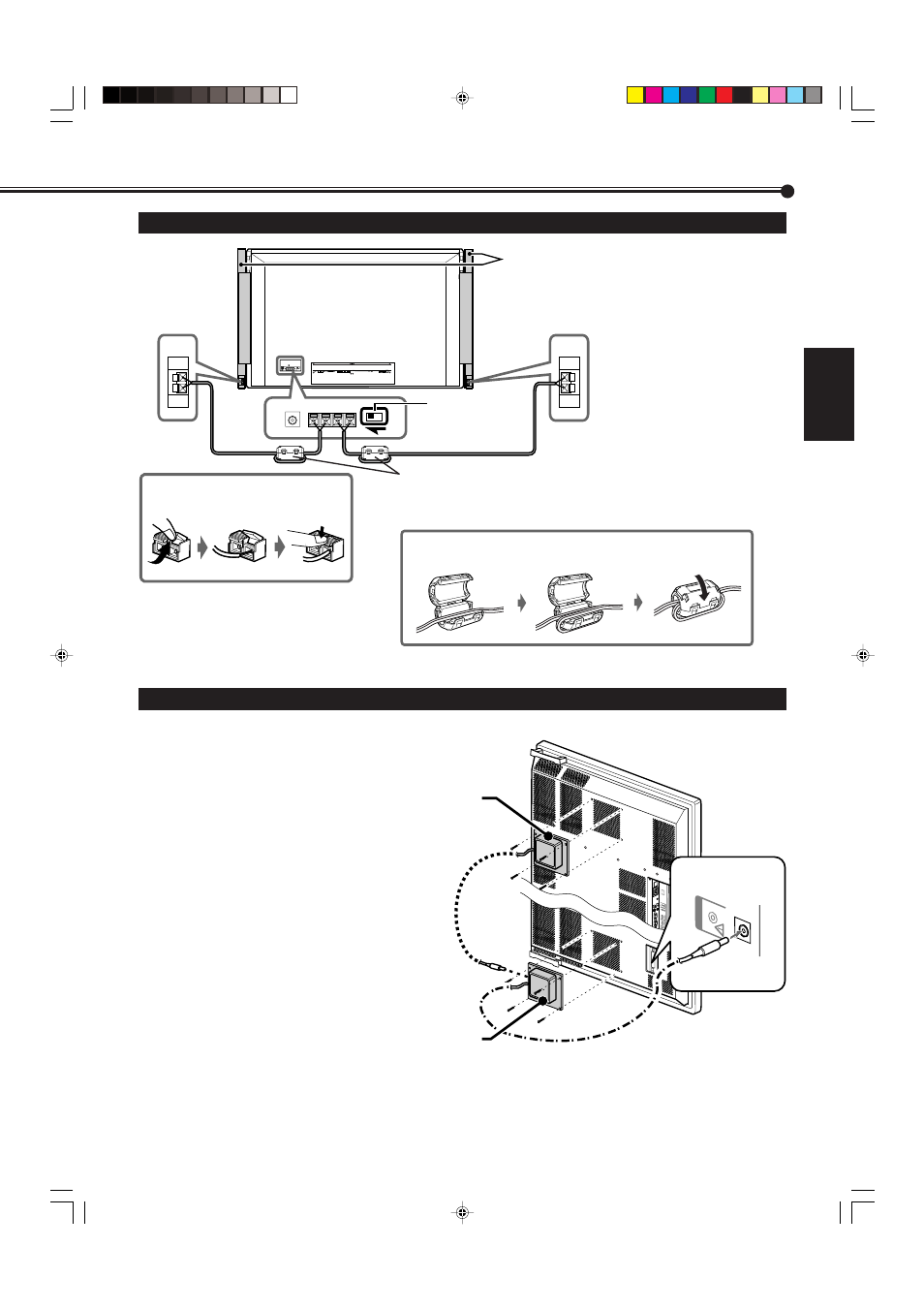

Externe Lautsprecher
So schließen Sie die Kabel an
Hinweis:
Es wird empfohlen, die
Lautsprechereinheit—
TS-C500SPG (gehört nicht zum
Lieferumfang) als externe
Lautsprecher zu verwenden. Sie
können auch Lautsprecher mit den
folgenden Spezifikationen
anschließen:
• Impedanz: zwischen 6
Ω und 8 Ω
• Leistungsaufnahme: mehr als 3 W
ª
·
ª
·
Stellen Sie diesen
Schalter bei der
Verwendung externer
Lautsprecher auf
EXTERNAL.
Externe
Lautsprecher
(Beispiel:
TS-C500SPG)
Zu den
Lautsprechereingängen
Zu den
Lautsprechereingängen
Ferritkern (mitgeliefert)
Schließen Sie bei der Verwendung von externen Lautsprechern den Ferritkern an die
Lautsprecherkabel an.
Schließen Sie Ferritkerne so nahe wie möglich an die SPEAKER OUT L/R-
Anschlüsse auf der Rückseite des Monitors an.
Achtung:
• Nicht die
9 und ( Lautsprecherkabel
kurzschließen. (Siehe
Bedienungsanleitung der Lautsprecher
bzgl. Anschluss der Lautsprecher).
So bringen Sie den Ferritkern an
Anschließen des externen Gebläses
Wenn dieser Monitor vertikal installiert
werden soll, muss ein externes Gebläse (nicht
mitgeliefert) angebracht werden.
Hinweise:
• Wenn dieser Monitor vertikal installiert
werden soll, muss die Geschwindigkeit des
internen Gebläses (Lüfters) auf „HIGH“
(hoch) gesetzt werden (siehe Seite 25).
• Wird der Monitor auf eine in dieser
Anleitung nicht beschriebene Weise
installiert (z.B. diagonal), kann das Gebläse
u.U. den Monitor nicht ordnungsgemäß
abkühlen, was zu Funktionsstörungen des
Monitors führt. In diesem Fall ist eine
Reinstallation oder eine andere
Kühlmethode erforderlich. Wenden Sie sich
bzgl. weiterer Informationen hierzu an
Ihren Fachhändler.
• Ausführlichere Anschlussanweisungen
finden Sie in dem mit dem Gebläse
gelieferten Handbuch.
AC IN
AUDIO
L OUT R
RGB A AUDIO IN
REMOTE RS-232C
WIRED MAKE
OPTION
Gebläse:
TS-C01FANG
(nicht mitgeliefert).
Gebläse:
TS-C01FANG
(nicht mitgeliefert).
