6
Bedienungselemente
(Forsetzung)

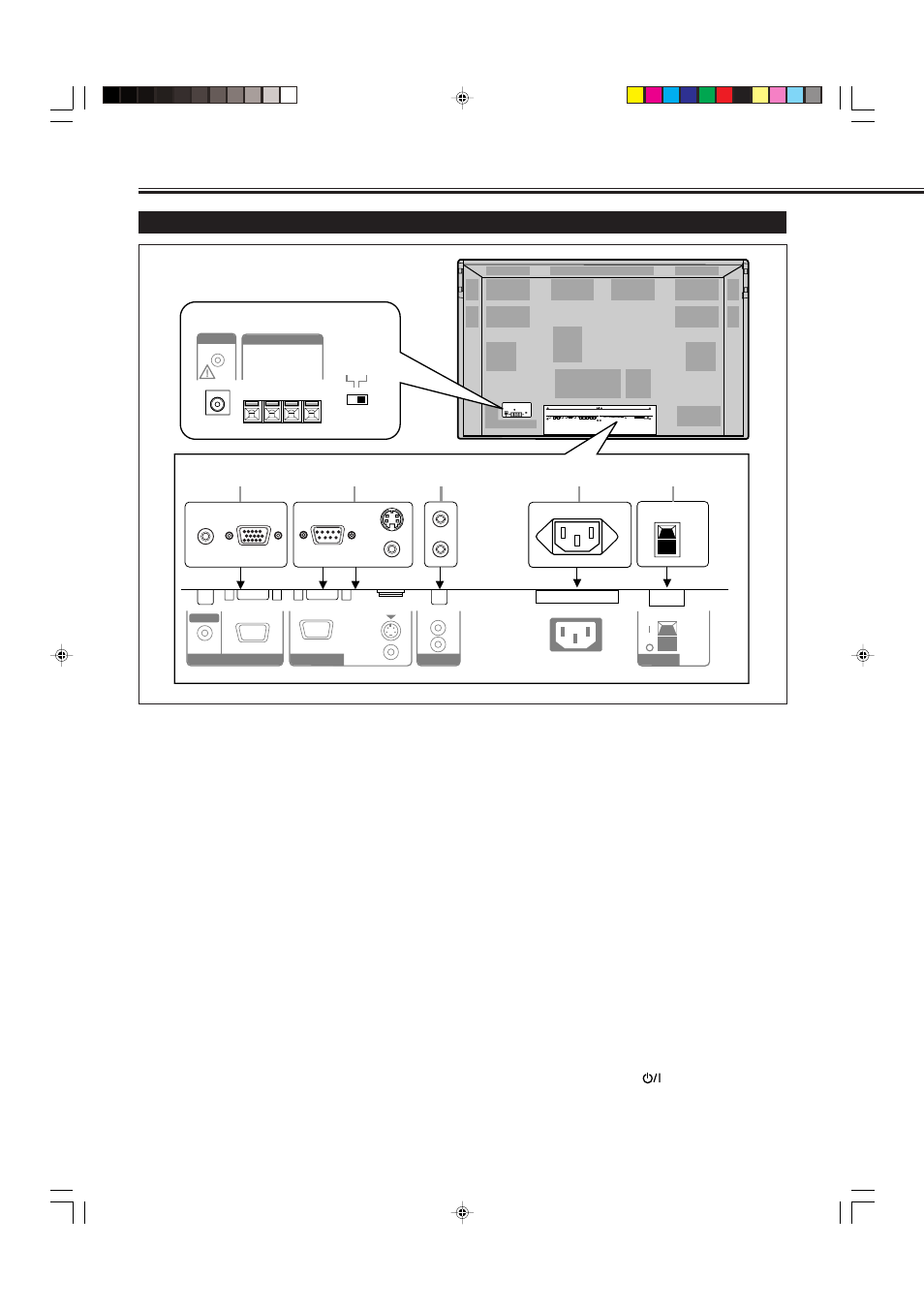

Monitor: Rückansichten 2
1 Anschluß OPTION (Seite 13)
Anschluss der Stromversorgung des Gebläses (gehört
nicht zum Lieferumfang), wenn der Monitor vertikal
aufgestellt wird.
2 Anschlüsse SPEAKER OUT L/R (Seite 13)
Schließen Sie die externen Lautsprecher an, wie z. B. die
einzigartigen JVC-Lautsprecher (gehört nicht zum
Lieferumfang), usw.
3 Wahlschalter INTERNAL/EXTERNAL (integrierte
Lautsprecher/externe Lautsprecher) (Seite 13)
INTERNAL:
Die integrierten Lautsprecher werden
verwendet.
EXTERNAL: Externe Lautsprecher werden verwendet.
4 Anschlüsse RGB A-Eingang (Seite 12)
Eingang (D-sub, 15-polig)
Verbindung zum Videoausgang eines PC.
Hinweis:
• Verwenden Sie für die Unterdrückung
elektromagnetischer Störungen das folgende Kabel (D-
sub, 15-polig), wenn ein PC an den RGB A
Eingangsterminal angeschlossen werden soll:
– Ein Kabel mit Ferritkern (weitere Informationen
hierzu unter „Anschlussbeispiel“ auf Seite 12.)
– Ein Kabel mit 3 m Länge
AUDIO IN Eingang (Stereo-Minibuchsen)
Verbindung zum Audioausgang eines PC.
AC IN AUDIO
L
OUT
R
RGB A
AUDIO
IN
REMOTE
RS-232C
WIRED
MAKE
POWER
EXTERNAL
R
SPEAKER OUT
L
INTERNAL
OPTION
4 5 6 7 8
2 3 1
5 Anschlüsse REMOTE (Seite 12)
Anschluß RS-232C (D-Sub, 9-polig)
Verbindung zum RS-232C-Anschluss eines PC. Fragen Sie
Ihren autorisierten JVC-Händler nach der
Steuerungsmethode für diesen Anschluss.
Anschluß MAKE (Mini DIN, 4-polig)
Anschluss für eine externe Steuereinheit. (Siehe Seite 12.)
Anschluß WIRED (Stereo-Minibuchse)
Anschluss für eine Kabelfernbedienung.
Hinweis:
• Die Steuersignale am MAKE-Anschluss haben Vorrang
gegenüber denen aus anderen REMOTE-Anschlüssen.
6 Anschlüsse AUDIO OUT (Stiftbuchse) (Seite 12)
Verbindung zu Audioeingängen von externen Geräten,
z.B. einem Verstärker.
7 Anschluß AC IN (Seite 12)
Stecken Sie das mitgelieferte Netzkabel in diesen
Anschluß.
8 Schalter POWER (Seite 14)
Wenn dieser Schalter in die Position „| (on),“ bringen,
können Sie den Monitor über die Taste POWER auf der
Fernbedienung oder die Taste
am Monitor ein- bzw.
ausstellen (Bereitschaftsmodus).
