12
Anschlüsse
(Forsetzung)
AC IN AUDIO
L
OUT
R
RGB A
AUDIO
IN
REMOTE
RS-232C
WIRED
MAKE
POWER
VIDEO
DISPLA Y OFF PO WER
RM– C579 REMOTE CONTRO L UNIT
ON ASPECT
MUTING
MENU/EXIT
VOLUME
A COMPO. /(RGB B)
B RGB A
INPUT SELECT

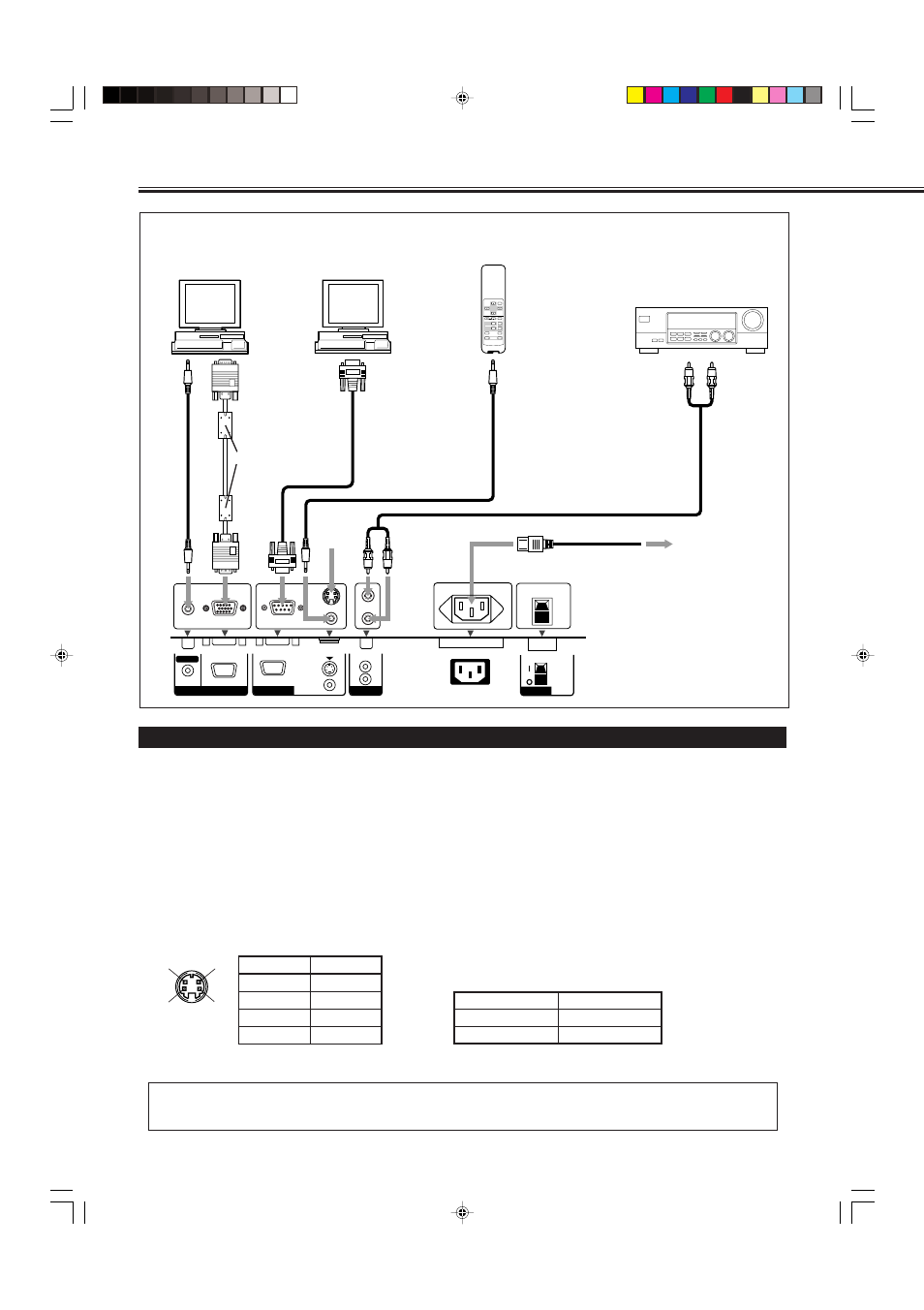

Anschlussbeispiel
PC
(wird als Wiedergabequelle
verwendet)
PC
(zum Steuern des Monitors
verwendet)
Kabel mit Stereo-
Minibuchse
(gehört nicht zum
Lieferumfang)
Zu Monitor
ausgang
Zu A
udioausgang
Zu RS-232C
Fernbedienung
(gehört zum
Lieferumfang)
Verstärker usw.
Zu A
udioeingang
Netzkabel
(gehört zum Lieferumfang)
Zu einem Netzanschluß
Anschließen einer externen Steuereinheit
Wenn Sie eine externe Steuereinheit am MAKE-Anschluss anschließen, können Sie folgende Funktionen verwenden:
• Ein- und Ausschalten des Geräts.
Voraussetzung: Der POWER-Schalter an der Rückseite muss auf „| (on)“ stehen (das Gerät befindet sich dann im Standby-
Modus).
• Wählen der Eingangsquelle.
Voraussetzung: „REMOTE SWITCH“ muss auf den gewünschten Eingang eingestellt sein (siehe Seite 24).
Hinweise:
• Es gibt keinen Ein-/Aus-Schalter für die Fernbedienung. Wenn ein Stecker in den MAKE-Anschluss eingesteckt wird, wird
die Fernbedienung durch die externe Steuereinheit automatisch aktiviert.
• Wenn die anderen REMOTE-Anschlüsse gleichzeitig verwendet werden, haben die Kontrollsignale am MAKE-Anschluss
Vorrang gegenüber denen anderer Anschlüsse.
WICHTIG:
Die externe Steuereinheit ist nicht im Handel erhältlich. Falls Sie sie benötigen, wenden Sie sich bitte an Ihren Fachhändler.
• MAKE-Anschluß • Externen Steuereinheit
* Eingang A und Eingang B werden durch die
Einstellung „REMOTE SWITCH“ bestimmt.
❊1
Verwenden Sie für die
Unterdrückung elektromagnetischer
Störungen das folgende Kabel (D-
sub, 15-polig), wenn ein PC an den
RGB A Eingangsterminal
angeschlossen werden soll:
– Ein Kabel mit Ferritkern
– Ein Kabel mit 3 m Länge
❊2
Informationen zum Anschluss
finden Sie unter „Anschließen einer
externen Steuereinheit“ unten.
Stift Nr. Signalname
1 GND
2 GND
3 SW2
4 SW1
=
○ ○ ○ ○
=
○ ○ ○ ○
Öffnen Kurzschließen
Strom Aus Strom Ein
Eingang A* Eingang B*
1 2
3 4
Ferritkern (
❊1
)
❊2
