Technische Daten
(Fortsetzung)

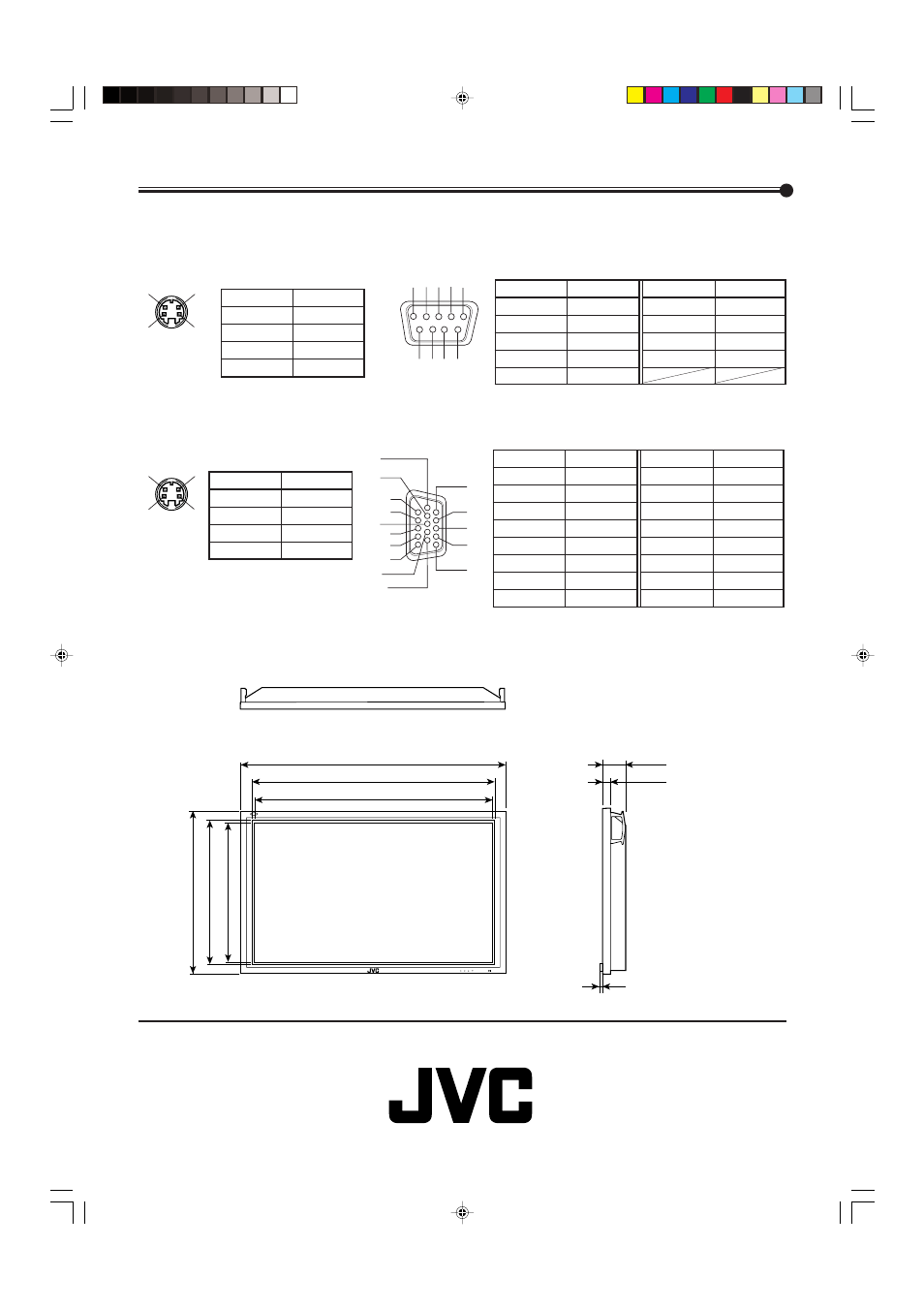

Stiftbelegung (Anschlußspezifikation)
• Y/C-Anschluß • RS-232C-Anschluß
Hierbei handelt es sich um eine Buchse.
4 3 2 1
9 8
5
7 6
• MAKE-Anschluß • Anschluß RGB-Eingang
1
2
8
4
5
6
7
3
9
10
11
12
13
14
15
1 2
3 4
1 2
3 4
Stift Nr. Signalname
1 GND (Y)
2 GND (C)
3 Y
4 C
Stift Nr. Signalname
1 DCD
2 RD
3 TD
4 DTR
5 GND
Stift Nr. Signalname
6 DSR
7 RTS
8 CTS
9 RI
Stift Nr. Signalname
1 GND
2 GND
3 SW2
4 SW1
Stift Nr. Signalname
1 Rot
2 Grün
3 Blau
4 N/C
5 GND
6 GND
7 GND
8 GND
Stift Nr. Signalname
9 N/C
10 GND
11 GND
12 N/C
13 HD/Cs
14 VD
15 N/C
Extern GND
Abmessungen
Seitenansicht
Seitenansicht
Vorderansicht
Einheit: mm
