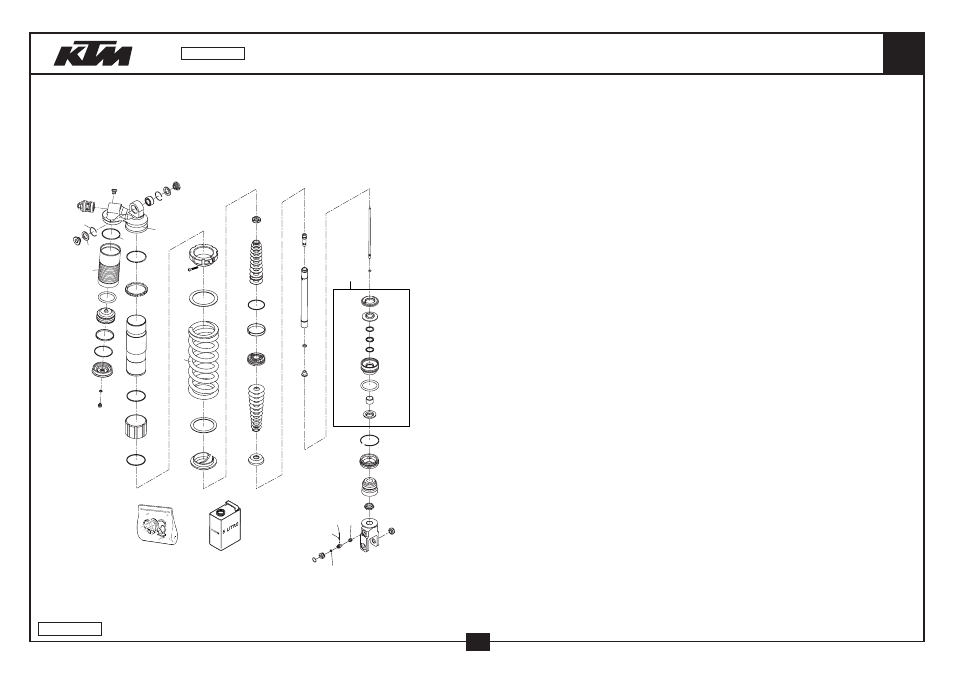

FEDERBEIN WP ZERLEGT
SHOCK ABSORBER WP DISASSEMBLED
660
(#)
(#)
(#)
(#)
(#)
(#)
(#)
(#)
(#)
(#)
(#)
js
jt
1
2
3
4
5
3 4
5
8
6
bl
bl
bn
bo
bp
bq
bs
bt
ck
cp
ct
dk
dl
dl
dm
dp
dq
dr
ek
em
en
ep
eq
er
et
fk
fo
fr
gk
gl
gm
gn
hk
hl
hm
hn
ho
hp
hp
hq
ht
ik
il
im
in
ip
iq
ir
is
jk
jl
jn
jo
jp
jq
jr
03-573.04.1
15
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1*
5018.0422
FEDERBEINGEH. VP H43 145GR
SHOCK ABSORB.CASE VP H43 145GR
1
2
5018.0213S4
DCC-DRUCKSTUFENREGUL. KPL. 03
DCC-COMPR.DAMP.CONTROL CPL. 03
1
3
4618.0010
DISTANZBÜCHSE KGW 10X24
BUSH KGW 10X24
2
4
4618.0003
DICHTRING KGW D=25
OIL SEAL KGW D=25
2
5
5018.0168
SCHEIBE KGW D=25
WASHER KGW D=25
2
6
5018.0005
LAGER KGW 1525 HD
BUSHING KGW 1525 HD
1
8
5018.0095
ENTLÜFTUNGSSCHRAUBE R 1/8
BLEED PLUG R 1/8
1
11*
4681.0340
O-RING NBR 45X2
O-RING NBR 45X2
2
13*
5018.0424
RES.SCHR. L=113,5 D=46 SCHWARZ
RES. SCREW L=113,5 D=46 BLACK
1
14*
4681.1043
O-RING VITON 35X5
O-RING VITON 35X5
1
15*
5018.0108
TRENNKOLBEN D=46; H=29
SEPARATION PISTON D=46; H=29
1
16*
4681.0324
KOLBENRING 3,9X1,5X138
PISTON RING 3,9X1,5X138
1
18*
5018.0423
RESERVOIRKAPPE D=46
RESERVOIR CAP D=46
1
19
4681.0893
O-RING NBR 5,28X1,78
O-RING NBR 5,28X1,78
1
20
3612.0151
VERSCHLUSSCHRAUBE M5X6
SCREW PLUG M5X6
1
25
5018.0097
O-RING 52X2
O-RING 52X2
1
29
5018.0241
SICHERUNGSSCHEIBE
RETAINING WASHER
1
30
5018.0348
ROHR L=175
TUBE L=175
1
31
5018.0133
SPRENGRING 50X1,5
CIRCLIP 50X1,5
2
NUR BEI STAHL-FEDER
ONLY FOR STEEL-SPRING
32
5018.0081
FEDERFÜHRUNG L=40
SPRING GUIDANCE L=40
1
NUR BEI STAHL-FEDER
ONLY FOR STEEL-SPRING
35
5018.0318
EINSTELLRING M5
ADJUSTING RING M5
1
36
0912 050303
ISK.SCHRAUBE DIN 912 M5X30
AH SCREW DIN0912-M 5X30
1
37
5018.0226
ZWISCHENRING 50X1,5
INTERMEDIATE RING 50X1,5
1
40
9131.0059
FEDER 65-205 D=12,5 TITAN
SPRING 65-205 D=12,5 TITAN
X
40
9131.0060
FEDER 70-200 D=12,5 TITAN
SPRING 70-200 D=12,5 TITAN
1
40
9131.0055
FEDER 60-215 D=11,0 STAHL
SPRING 60-215 D=11,0 STEEL
X
40
9131.0056
FEDER 65-215 D=11,25 STAHL
SPRING 65-215 D=11,25 STEEL
X
40
9131.0057
FEDER 70-215 D=11,5 STAHL
SPRING 70-215 D=11,5 STEEL
X
42
5018.0227
ZWISCHENRING D=58
INTERMEDTIATE RING D=58
1
43
5018.0329
FEDERRING H=15
SPRING WASHER H=15
1
45
5018.0141
KOLBENSTANGENMUTTER M16X1
PISTON ROD NUT M16X1
1
46
5018.0099
O-RING VITON 44,17X1,78
O-RING VITON 44,17X1,78
1
47
5018.0135
KOLBENRING 50-8
PISTON RING 50-8
1
49
5018.0197
KOLBEN 6+6X7/4,5
PISTON 6+6X7/4,5
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
